Les enregistreurs de données sont des instruments qui surveillent et enregistrent les changements de conditions au fil du temps. Ils peuvent être des appareils autonomes ou comporter plusieurs canaux. La plupart des appareils autonomes fonctionnent sur batterie, ce qui leur permet d'enregistrer pendant le transport et pendant de longues périodes de temps. Les enregistreurs de données sont équipés de capteurs capables de détecter divers signaux d'entrée, notamment :
- Tension/courant CA/CC
- Chocs
- Son
- Fréquence
- Pression
- Température
- Humidité relative
- Charge
Les modèles contemporains s'interfacent généralement avec des ordinateurs pour télécharger les données afin qu'elles puissent être analysées. Des logiciels spécialisés simplifient l'organisation des données et offrent des fonctionnalités d'exportation et d'impression.
La capacité à surveiller et à capturer des données est cruciale dans des secteurs tels que l'industrie pharmaceutique et l'industrie agroalimentaire. Les enregistreurs de données sont utilisés pour vérifier les niveaux de température et d'humidité des installations de stockage et de transport. Ils fournissent également des informations sur l'entretien des bâtiments en matière de chauffage, de ventilation et de climatisation afin de contribuer à la conservation de l'énergie. Les enregistreurs de données peuvent être enfouis dans le sol ou exposés aux éléments afin de surveiller les conditions de croissance dans le secteur agricole. Certains peuvent être programmés pour envoyer un e-mail si la température dépasse une limite acceptable dans une salle de serveurs.
Il existe de nombreux types d'enregistreurs de données, chacun étant conçu pour remplir une fonction spécifique. Il est essentiel de comprendre les principes de leur fonctionnement lorsque vous choisissez un enregistreur de données pour votre application. Par exemple, les enregistreurs de données d'état, d'événement et d'impulsion remplissent des tâches similaires, mais leur fonctionnement diffère considérablement.
Enregistreurs de données d'état
| État | Temps | Type |
| 1 | 10:15:00 | Ouvert |
| 2 | 10:15:03 | Fermer |
| 3 | 11:22:02 | Ouvert |
| 4 | 11:22:07 | Fermé |
L'enregistrement des données d'état sert à surveiller et à enregistrer la durée d'un événement. Ces dispositifs surveillent en continu et enregistrent l'heure à laquelle un changement d'état se produit. Par exemple, un enregistreur de données d'ouverture de porte, utilisé pour enregistrer le trafic, collecterait les points de données indiqués dans la Figure 1. Lors du premier changement d'état, il enregistrerait l'heure à laquelle la porte s'est ouverte à 10 h 15 min 00 s et l'heure à laquelle elle s'est fermée à 10 h 15 min 03 s. À partir de ces informations, l'opérateur peut déterminer que la porte est restée ouverte pendant trois secondes. De même, lors du deuxième changement d'état, l'heure d'ouverture de la porte serait enregistrée à 11 h 22 min 02 s et l'heure de fermeture à 11 h 22 min 07 s. La durée d'ouverture de la porte peut alors être calculée comme étant de cinq secondes.
Les enregistreurs de données d'état sont utilisés dans de nombreux secteurs pour collecter des données dans le cadre d'études sur l'efficacité énergétique. Ils sont fréquemment utilisés pour surveiller les cycles d'activation/désactivation des systèmes CVC et des pompes électriques. Les systèmes de sécurité intègrent également des dispositifs d'acquisition de données d'état.

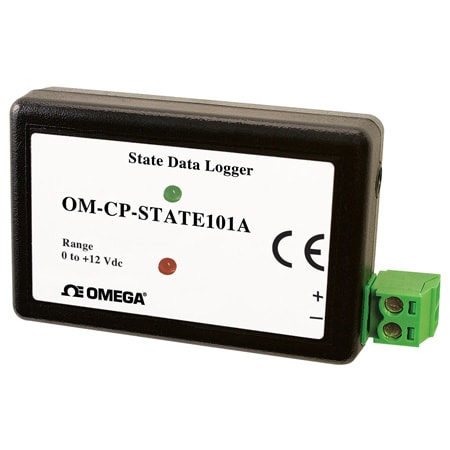

L'enregistreur de données compact OM-CP-STATE101A détecte et enregistre les changements d'état. Une horloge en temps réel horodate chaque événement. L'appareil est alimenté par batterie et dispose d'une mémoire à semi-conducteurs non volatile qui conserve les informations même en cas de coupure de courant. Un logiciel convivial simplifie l'analyse des données.
Enregistreur de données OM-CP-EVENT101A Enregistreurs de données d'événements
| Événement | Temps |
| 1 | 9:15:01 |
| 2 | 9:32:00 |
| 3 | 10:12:25 |
Les enregistreurs de données d'événements détectent et enregistrent l'heure à laquelle un événement se produit, mais pas sa durée. La figure 2 affiche les données enregistrées par l'enregistreur de données d'événements pour l'ouverture et la fermeture d'une porte. Comme indiqué, la porte s'ouvre à 9 h 15 min 01 s, 9 h 32 min 00 s et 10 h 12 min 25 s. Ces appareils sont utiles pour surveiller le nombre d'ouvertures de la porte. Ils peuvent enregistrer un point de données toutes les secondes et ne nécessitent pas de signal constant.
Les enregistreurs de données d'événements sont souvent utilisés pour enregistrer le nombre d'heures de fonctionnement des équipements électriques. Les fabricants surveillent la mise en marche et l'arrêt des convoyeurs et des unités de réfrigération à l'aide d'appareils de journalisation des données d'événements. Ils s'interfacent également avec d'autres appareils tels que les pluviomètres à auget basculant.
L'enregistreur de données OM-CP-EVENT101A détecte et enregistre le point de données initial d'un événement. L'appareil fonctionne sur batterie et sa petite taille le rend idéal pour la surveillance sur le terrain. Les données peuvent être téléchargées sur un ordinateur sous forme de tableaux ou de graphiques. Des mises à jour gratuites du micrologiciel sont incluses pendant toute la durée de vie de l'appareil. L'OM-CP-EVENT101A dispose d'une mémoire bouclée et d'un mode de démarrage différé configurable jusqu'à 18 mois.
Enregistreur de données OM-CP-EVENT101A Enregistreurs de données à impulsions
| Temps | Impulsions |
| 1:25 | 1 |
| 2:30 | 2 |
| 3:10 | 3 |
Les enregistreurs de données d'impulsions indiquent le nombre d'impulsions qui se produisent au cours d'une période de temps donnée. Les impulsions ne sont généralement pas horodatées, mais plutôt regroupées en ensembles de données en fonction du moment où elles se sont produites. Les données collectées par un enregistreur de données d'impulsions pour le trafic à travers une porte sont présentées dans la figure 3. Entre 13 h 25 et 13 h 26, la porte s'est ouverte trois fois. Elle s'est ouverte une fois entre 14 h 30 et 14 h 31 et deux fois entre 15 h 10 et 15 h 11. Les impulsions doivent avoir une durée de 1 milliseconde et être espacées de 10 ms pour être détectées.
Les enregistreurs de données à impulsions sont le plus souvent utilisés pour des applications où les impulsions se produisent trop rapidement pour être détectées par des enregistreurs de données d'événements ou d'état. Ils sont couramment utilisés pour mesurer les signaux produits par des débitmètres ou des compteurs de tours.
L'enregistreur de données OM-CP-PULSE101A détecte les signaux d'impulsion et de fermeture de contact. L'appareil peut stocker des unités de mesure, des valeurs de mise à l'échelle et des valeurs de décalage définies. L'OM-CP-PULSE101A horodate toutes les données et offre une protection par mot de passe en option. Sa mémoire à semi-conducteurs garantit la protection des données même si la batterie est déchargée.
Les enregistreurs de données d'état, d'événement et d'impulsion offrent une variété de solutions de surveillance pour les chercheurs, les techniciens et les professionnels de l'industrie. Ces appareils sont portables et offrent une grande flexibilité pour les applications sur le terrain. De plus, ils constituent une alternative beaucoup plus économique pour l'acquisition de données que les graphiques papier.
Enregistreur de données OM-CP-PULSE101A.
