Halbleitertransistoren sind extrem kleine elektronische Bauteile, deren Leitfähigkeit durch Präzision gesteuert werden kann. Diese Fähigkeit, elektrische Signale zu schalten und zu verstärken, macht sie zur Grundlage der Mikrochips, die in Smartphones, Computern, Industrie-, Automobil- und Medizinsystemen zum Einsatz kommen. Da moderne Transistoren bei kleinen Abmessungen hergestellt werden, können selbst kleine Schwankungen in der Umgebung den Prozess stören – weshalb die Halbleiterfertigung eine äußerst strenge Umweltkontrolle erfordert.
Halbleiterfertigungsanlagen: Eine Aufschlüsselung

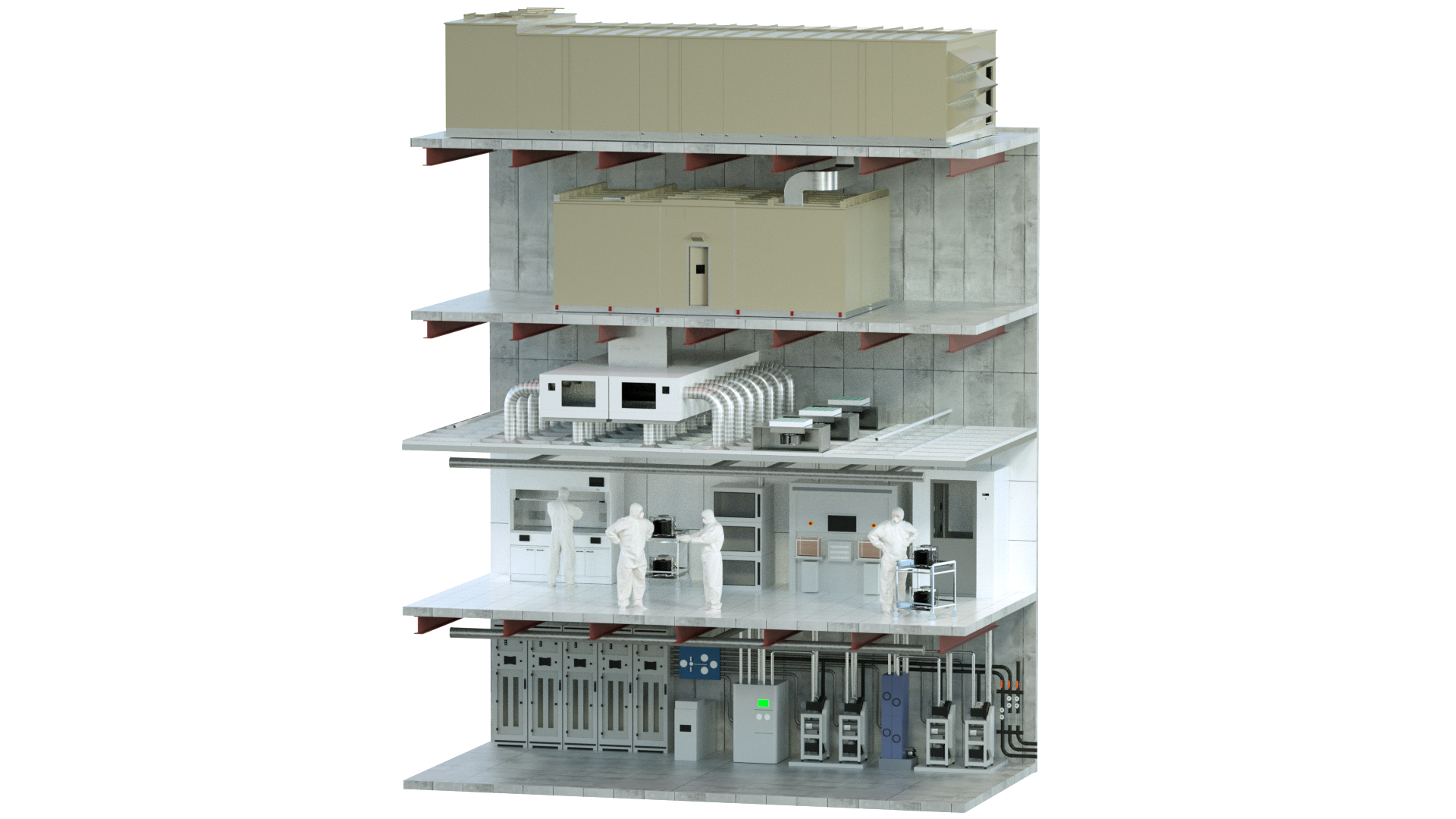

Eine Halbleiterfertigungsanlage („Fab“) ist in der Regel in mehrere vertikal übereinanderliegende Ebenen unterteilt, von denen jede eine bestimmte Funktion im Herstellungsprozess erfüllt. In all diesen Bereichen ist eine Präzision bei der Regulierung von Druck, Luftstrom, Temperatur und Verunreinigungen unerlässlich. Ein angemessener Differenzdruck verhindert den Rückfluss von Partikeln, ein stabiler Luftstrom sorgt für eine gleichmäßige Filterung und Absaugung, und eine streng kontrollierte Temperatur/Luftfeuchtigkeit gewährleistet die Prozessstabilität für Lithografie, Abscheidung, Ätzen und andere kritische Schritte.
Reinraum (Hauptprozessbereich)
Hier findet die Waferfertigung statt. Der Reinraum hält die ISO-klassifizierten Partikelgrenzwerte durch kontinuierliche HEPA- oder ULPA-Filterung und sorgfältig regulierte Luftfeuchtigkeit, Temperatur und Luftströmung ein. Die meisten Prozesswerkzeuge befinden sich auf dieser Ebene, und die Umgebung muss extrem stabil bleiben, um Lithografie, Abscheidung, Ätzen und andere Schritte der Präzision zu unterstützen.
Subfab (direkt unterhalb des Reinraums)
Die Subfab beherbergt die mechanischen und Versorgungssysteme, die die Werkzeuge im Obergeschoss unterstützen – darunter Vakuumpumpen, Absaugsysteme, Kältemaschinen, Abluftkanäle und die Prozessgasverteilung. Durch die Positionierung dieser Systeme unterhalb der Prozessetage werden Vibrationen, Wärme und Lärm im Reinraum reduziert und gleichzeitig die Wartung und der Zugang zu den Geräten vereinfacht.
HEPA-Raum / Fan Filter Unit (FFU)-Ebene
Über dem Reinraum befindet sich der Luftstromraum oder HEPA-Raum, in dem Ventilator-Filtereinheiten gefilterte Luft in den Prozessbereich drücken. Diese Ebene sorgt für einen gleichmäßigen vertikalen laminaren Luftstrom, hält einen Überdruck gegenüber angrenzenden Räumen aufrecht und entfernt kontinuierlich Partikel, die während der Verarbeitung entstehen.
Unterstützungsniveau (mechanische / Versorgungssysteme)
Diese obere oder angrenzende Ebene enthält in der Regel wichtige Gebäudesysteme wie HLK-Zuluftgeräte, Gaswäscher, Infrastruktur für die Chemikalienzufuhr sowie filternde und absaugende Geräte für die gesamte Anlage. Diese Systeme sorgen für die Umweltstabilität und Verunreinigungen, von denen der Reinraum abhängt.

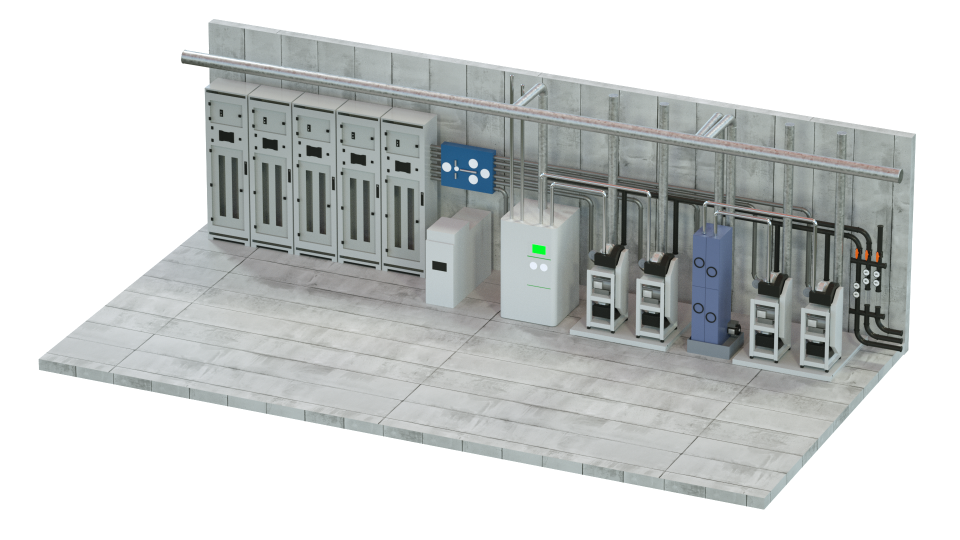

Die Subfab-Umgebung verstehen
Die Subfab beherbergt die kritische Infrastruktur, die für einen reibungslosen Ablauf der Reinraumprozesse sorgt. Vakuumpumpen, Kältemaschinen, Gasschränke, Absaugsysteme und andere Hilfsgeräte in der Subfab sind mit den Prozesswerkzeugen im darüber liegenden Reinraum verbunden. Diese Systeme übernehmen die Abgasführung, Gasversorgung, Kühlung und Abfallentsorgung.
Da die Subfab mechanisch und pneumatisch mit dem Reinraum verbunden ist, können sich Abweichungen in Durchfluss, Druck oder Temperatur nach oben ausbreiten, wodurch Waferprozesse gestört werden oder Verunreinigungen entstehen können. Effektive Überwachungslösungen ermöglichen die Erkennung und Korrektur dieser Abweichungen in Echtzeit.
Druckregelung in der Subfab
Der Druck ist einer der am strengsten regulierten Parameter in Halbleiter-Umgebungen. Eine Halbleiterfertigungsanlage arbeitet in der Regel mit einer sorgfältig konzipierten Druckkaskade: Der Reinraum wird auf einem etwas höheren Druck als die angrenzenden Räume gehalten, um sicherzustellen, dass der Luftstrom von sauberen zu weniger sauberen Bereichen strömt und keine Verunreinigungen in empfindliche Bereiche gelangen.
In der Subfab bedeutet dies, dass im Verhältnis zum Reinraum und zu den kontrollierten Abluftzonen ein Unterdruck oder ein neutraler Druck aufrechterhalten werden muss. Pumpen, Gaswäscher und Vakuumleitungen sind für einen effizienten Betrieb auf konstante Differenzdrücke angewiesen. Selbst geringfügige Schwankungen des Drucks in der Subfab können die Luftströmungsmuster verändern und sich auf die Kontrolle der Verunreinigungen und die Stabilität der Werkzeuge auswirken.
Durchflussmanagement in der Subfab
Die Strömungssteuerung in Halbleiter-Subfabs ist ebenfalls von grundlegender Bedeutung und geht über die Luftbewegung hinaus. Sie umfasst alle zirkulierenden Flüssigkeiten oder Gase, die die Produktion unterstützen. Abluftleitungen müssen gefährliche Prozessgase sicher und effizient abführen. Gaswäscher und Abgasreinigungssysteme sind auf einen konstanten Durchfluss angewiesen, um die Behandlungseffizienz aufrechtzuerhalten und die Umweltvorschriften zu erfüllen. Kühlwasser und Kältemaschinen müssen stabile Durchflussraten liefern, um eine thermische Überlastung von Pumpen, Kompressoren und elektronischen Geräten zu verhindern.
Ein ungleichmäßiger Durchfluss kann zu Überhitzung, verminderter Vakuumeffizienz oder unzureichender Abgasabfuhr führen, was die Produktion unterbrechen oder kostspielige Ausfallzeiten verursachen kann. Die Überwachung der Durchflussstabilität in allen kritischen Kreisläufen hilft den Betreibern, frühzeitige Warnzeichen für Verstopfungen, Leckagen oder Pumpenverschleiß zu erkennen.
Temperaturstabilität in der Subfab
In Subfab-Umgebungen kann durch mechanische Geräte wie Vakuumpumpen, Gebläse, Kältemaschinen und Absauganlagen erhebliche Wärme entstehen. Ohne sorgfältige Temperaturregelung kann sich diese Wärme ansammeln und Hotspots bilden, die sowohl die Leistung der Geräte als auch die Stabilität des darüber liegenden Reinraums beeinträchtigen.
Temperaturschwankungen beeinflussen auch die Gasdichte, die Vakuumeffizienz und die Viskosität von Flüssigkeiten – Faktoren, die sich direkt auf die Durchfluss- und Druckregelung auswirken. Daher ist die Temperaturüberwachung für die vorausschauende Wartung und Prozessoptimierung von entscheidender Bedeutung.
Innovative Lösungen von

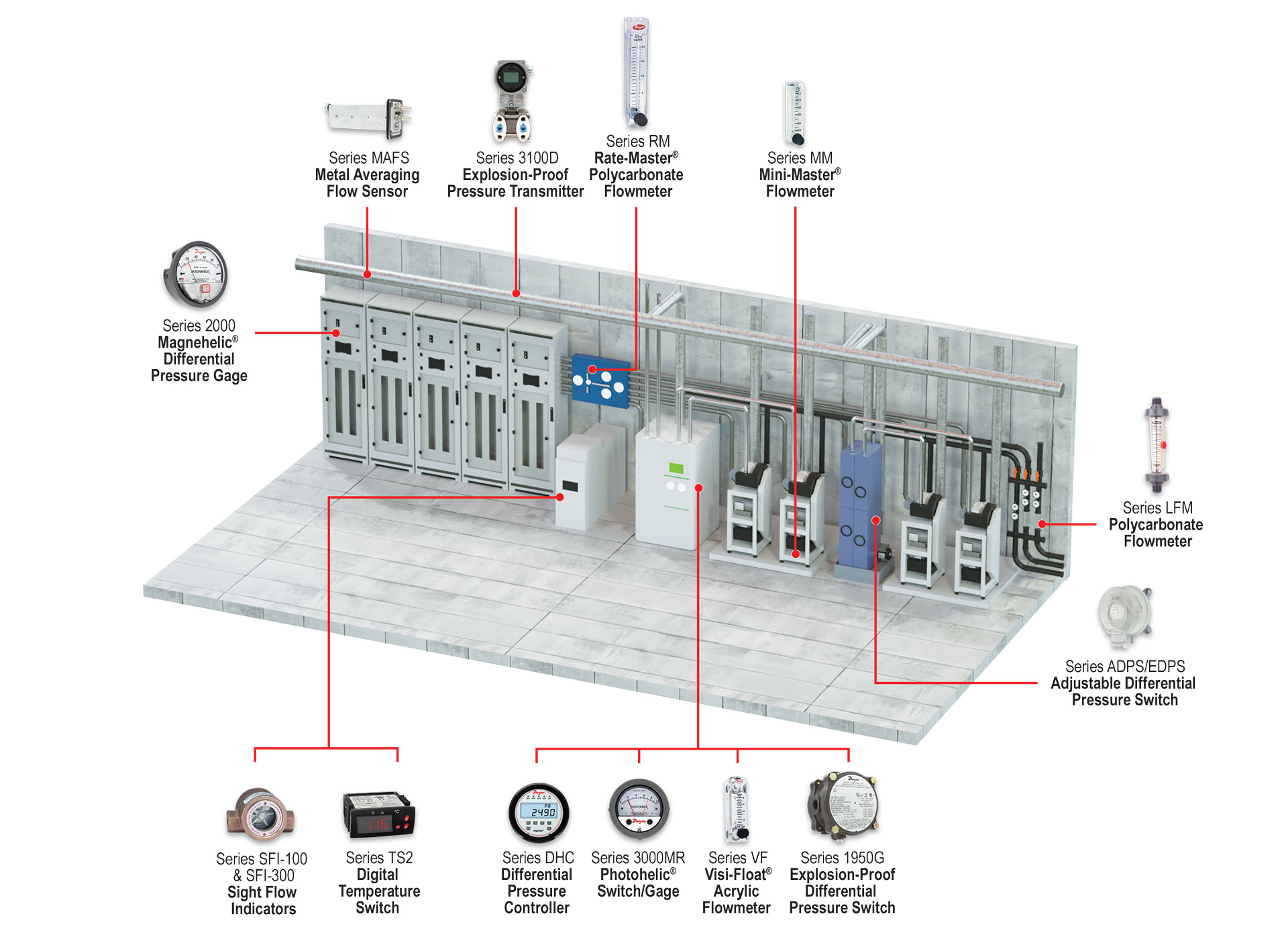

Sobald die Umgebungskontrollparameter für Druck, Durchfluss und Temperatur definiert sind, besteht der nächste Schritt darin, die richtigen Messgeräte auszuwählen, die unter den anspruchsvollen Bedingungen in Subfabriken eingesetzt werden können. Da Halbleiter-Subfabriken mit einer Kombination aus sauberer Luft, Abgasen, gekühltem Wasser und gefährlichen Stoffen betrieben werden, müssen Überwachungsgeräte eine robuste Konstruktion, Präzision bei den Messungen und Kompatibilität mit modernen Steuerungssystemen bieten.
Drucküberwachungsinstrumente
Die Aufrechterhaltung eines stabilen Differenz- und Unterdrucks zwischen Subfab, Reinraum und Abgassystemen ist unerlässlich, um Verunreinigungen zu verhindern und die Prozessstabilität zu gewährleisten. DwyerOmega bietet einen umfassenden Messbereich an Drucklösungen – mechanisch, digital und explosionsgeschützt –, um alle Anforderungen an die Steuerung zu erfüllen.
Serie 2000 Magnehelic ® Differenzdruckmessgerät
Das Magnehelic ® Niederdruckdifferenzdruckmesser ist ein bewährter analoger Standard, der eine leicht ablesbare, wartungsfreie Messung von niedrigen Differenzdrücken von Luft und Gasen ermöglicht – ganz ohne Stromversorgung. Sein Aluminiumgehäuse mit Schutzart IP67 ist staub- und feuchtigkeitsbeständig, während die Präzisionsmembran und das magnetische Uhrwerk schnelle und genaue Messwerte liefern, die sich ideal für die Drucküberwachung in Reinräumen und Subfabriken eignen.
Differenzdruckregler der Serie DHC Digihelic ®
Der Differenzdruckregler der Serie DHC Digihelic ® ist ein vielseitiges 3-in-1-Gerät, das eine Digitalanzeige, Steuerrelais und einen Transmitterausgang kombiniert. Der DHC bietet eine Genauigkeit von 1,5 % für niedrige Messbereiche, programmierbare 4–20-mA- und Spannungsausgänge sowie Modbus ®/BACnet-Kommunikation. Er eignet sich ideal zur Regelung von Luftstrom, Kanaldruck und Volumenstrom in Subfab-Lüftungs- und Werkzeugabsaugsystemen.
Serie 3000MR/MRS Photohelic ® Schalter/Manometer
Der Photohelic ® Switch/Gage vereint Präzision bei der analogen Anzeige mit zuverlässiger Schaltsteuerung. Ihr Halbleiterdesign ermöglicht eine hohe Schaltfrequenz bei kontinuierlicher Druckanzeige, selbst bei Stromausfall. Der Photohelic ® eignet sich besonders für pneumatische Förderanlagen, HLK-Systeme und Reinraum-Luftsteuerungsanwendungen.
Explosionsgeschützter Differenzdruckschalter der Serie 1950G
Der explosionsgeschützte Differenzdruckschalter der Serie 1950G wurde für gefährliche Umgebungen entwickelt und ist gemäß UL, ATEX und IECEx für explosive Gas- und Staubatmosphären zugelassen sowie mit Erdgas kompatibel. Dank seines kompakten, regendichten Gehäuses und der leicht zugänglichen Anschlüsse eignet er sich ideal für Subfab-Prozess- und Abgassysteme, bei denen Sicherheit und Konformität von größter Bedeutung sind.
Einstellbarer Differenzdruckschalter der Serie ADPS/EDPS
Der einstellbarer Differenzdruckschalter der Serie ADPS/EDPS bietet eine kostengünstige Lösung für die Überwachung von Luftfiltern, Kanaldruck und Lüftungskreisläufen. Sein Einstellknopf mit doppelter Skala ermöglicht schnelle Änderungen des Sollwerts in Zoll Wassersäule oder Pascal ohne Werkzeuge oder Manometer. Dank seiner kompakten Bauweise und UL-Zulassung eignet er sich für die Integration in BAS- und HVAC-Subfab-Systeme.
Durchflussüberwachungsinstrumente
Von Abgas- und Wäschersystemen bis hin zu Kühlwasser- und Gasversorgungsleitungen gewährleistet eine zuverlässige Durchflussmessung sowohl die Prozesseffizienz als auch die Einhaltung von Umweltvorschriften. Die Durchflussmesser und Sensoren von DwyerOmega decken das gesamte Spektrum der Luft-, Gas- und Flüssigkeitsanwendungen ab.
Durchfluss-Sensor aus Metall der Serie MAFS
Der Serie MAFS Metall-Durchfluss-Sensor liefert genaue Geschwindigkeitsdruckmessungen in Kanälen, indem er mehrere statische und Gesamtdruckpunkte mittelt. Er eignet sich ideal für die Überprüfung des VAV-Luftstroms und für Abzugshauben-Abluftsysteme und liefert ein stabiles Signal für Transmitter oder Regler, die die Belüftung von Subfabriken überwachen.
Durchflussmesser der Serie RM Rate-Master ®
Der Durchflussmesser der Serie RM Rate-Master ® ist ein direkt ablesbarer Präzisionsdurchflussmesser, der in verschiedenen Skalenlängen für Gas- und Flüssigkeitsanwendungen erhältlich ist. Sein bruchsicheres Polycarbonatgehäuse und sein Edelstahlgerüst gewährleisten eine lange Lebensdauer, während austauschbare Gehäuse eine vereinfachte Wartung und Änderungen der Messbereiche ohne Beeinträchtigung der Rohrleitungen ermöglichen.
Durchflussmesser der Serie LFM aus Polycarbonat
Durchflussmesser der Serie MM Mini-Master ®
Durchflussmesser der Serie MM Mini-Master ® bieten eine kompakte, kostengünstige Durchflussmessung für Gas- und Flüssigkeitsanwendungen. Diese präzisionsgeformten Messgeräte aus transparentem Nylon für hohe chemische Beständigkeit bieten eine hervorragende Wiederholbarkeit und Sichtbarkeit mit einem weiß hinterlegten Durchflussrohr für eine klare Ablesbarkeit des Schwimmers. Das Modell MMA verfügt über eine 2-Zoll-Skala mit optionalen frontseitigen Ventilen, während das Modell MMF eine kompakte 1-1/2-Zoll-Skala bietet, die sich ideal für kleine Luftmengen in medizinischen, analytischen und Schrankspülsystemen eignet.

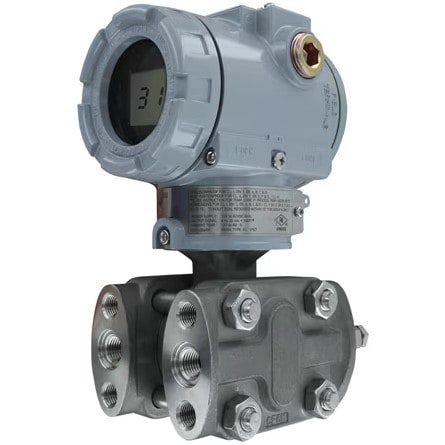

Intelligenter Differenzdrucktransmitter der Serie 3100D
Der intelligenter Differenzdruck-Transmitter der Serie 3100D ist ein leistungsstarker, mit Mikroprozessor gesteuerter Transmitter für Differenzdruck- oder Füllstandsanwendungen. Er bietet eine Nullpunkt- und Spannen-Kalibrierung per Knopfdruck für eine schnelle Einrichtung ohne Feldkalibrator und unterstützt die vollständige HART ® -Kommunikation. Mit einem Messbereich von 100:1, thermischer Kompensation und EEPROM-Datenspeicherung gewährleistet der 3100D eine genaue und zuverlässige Leistung in kritischen Prozessumgebungen. Die FM-Zulassung ermöglicht den sicheren Einsatz in explosionsgefährdeten Bereichen und macht ihn ideal für die Überwachung von Durchfluss, Füllstand und Filter- oder Pumpendifferenzdruck.
Durchflussanzeiger der Serien SFI-100 und SFI-300
Durchflussanzeiger der Serien SFI-100 und SFI-300 bieten eine klare visuelle Anzeige des Flüssigkeitsdurchflusses in Hydrauliksystemen, Druckbehältern und Kühlmitteltanks. Diese langlebigen Anzeigen sind in Messing oder Edelstahl 316 erhältlich und verfügen über Gewindeanschlüsse und Ein- oder Doppelfensterausführungen mit drehbaren Laufrädern zur schnellen Durchflussüberprüfung. Abnehmbare Fenster ermöglichen eine einfache Wartung und einen einfachen Austausch und gewährleisten eine lange Lebensdauer in anspruchsvollen industriellen Anwendungen.
Temperaturüberwachungsinstrumente
Die thermische Stabilität in Subfab-Systemen schützt sowohl die Prozessausrüstung als auch die Produktausbeute. Die Überwachung der Umgebungstemperaturen, Luft- und Flüssigkeitstemperaturen trägt dazu bei, die Kühlleistung und Prozessgleichmäßigkeit in kritischen Subsystemen sicherzustellen.
