Poiché una termocoppia può assumere molte forme e configurazioni, è importante capire come selezionare correttamente il sensore giusto. I criteri più comunemente utilizzati per effettuare questa scelta sono l'intervallo di temperatura, la resistenza chimica, la resistenza all'abrasione e alle vibrazioni e i requisiti di installazione. I requisiti di installazione determinano la scelta di uno dei tipi riportati di seguito.
Termocoppia a filo con perline
Una termocoppia a filo con perla è la forma più semplice di termocoppia. È costituita da due pezzi di filo termocoppia uniti tra loro con una perla saldata. Poiché la perla della termocoppia è esposta, esistono diverse limitazioni di applicazione. La termocoppia a filo con perla non deve essere utilizzata con liquidi che potrebbero corrodere o ossidare la lega della termocoppia. Anche le superfici metalliche possono essere problematiche. Spesso le superfici metalliche, in particolare i tubi, vengono utilizzate per mettere a terra i sistemi elettrici. Il collegamento indiretto a un sistema elettrico potrebbe influire sulla misurazione della termocoppia. In generale, le termocoppie a filo con cordone sono una buona scelta per la misurazione della temperatura del gas. Poiché possono essere realizzate in dimensioni molto ridotte, offrono anche tempi di risposta molto veloci.
Sonda termocoppia
Una sonda a termocoppia è costituita da un filo per termocoppie alloggiato all'interno di un tubo metallico. La parete del tubo è denominata guaina della sonda. I materiali comunemente utilizzati per la guaina sono l'Acciaio inossidabile e l'Inconel®. L'Inconel supporta intervalli di temperatura più elevati rispetto all'Acciaio inossidabile, tuttavia quest'ultimo è spesso preferito per la sua ampia compatibilità chimica. Per temperature molto elevate sono disponibili anche altri materiali esotici per la guaina. Visualizza la nostra linea di sonde a termocoppia esotiche per alte temperature.
La punta della sonda a termocoppia è disponibile in tre diversi tipi: con messa a terra, senza messa a terra ed esposta. Con una punta con messa a terra, la termocoppia è a contatto con la parete della guaina. Una giunzione con messa a terra offre un tempo di risposta veloce, ma è più suscettibile ai loop di terra elettrici. Nelle giunzioni senza messa a terra, la termocoppia è separata dalla parete della guaina da uno strato isolante. La punta della termocoppia sporge dalla parete della guaina con una giunzione esposta. Le termocoppie con giunzione esposta sono più adatte alla misurazione dell'aria. Alcune sonde a termocoppia consentono il collegamento diretto a un PC tramite connettività USB.
Sonda a termocoppia

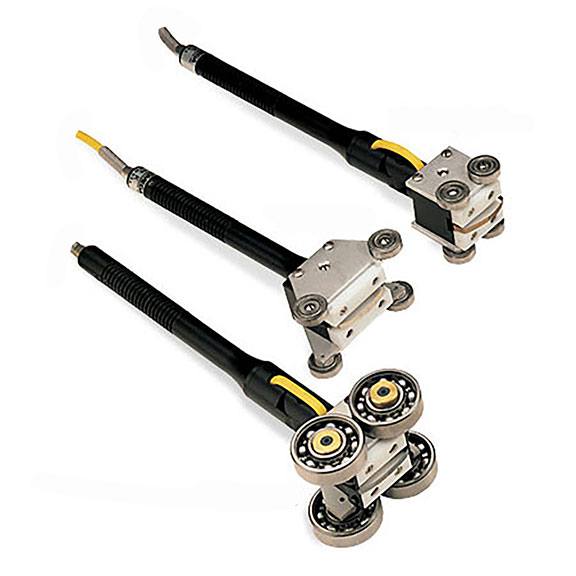

La misurazione della temperatura di una superficie solida è difficile per la maggior parte dei tipi di sensori di temperatura. Per garantire una misurazione accurata, l'intera area di misurazione del sensore deve essere a contatto con la superficie. Ciò è difficile quando si lavora con un sensore rigido e una superficie rigida. Poiché le termocoppie sono realizzate in metalli flessibili, la giunzione può essere piatta e sottile per garantire il massimo contatto con una superficie solida rigida. Queste termocoppie sono una scelta eccellente per la misurazione della superficie. La termocoppia può anche essere integrata in un meccanismo rotante, rendendola adatta alla misurazione della temperatura di una superficie in movimento. Il tipo K è ChrOMEGA™/AlOMEGA™.
