Eine Lüftungsanlage (AHU) ist eine zentrale Komponente des HLK-Systems eines Gebäudes. Ihre Hauptaufgabe besteht darin, Luft zu zirkulieren, am häufigsten in gewerblichen Einrichtungen oder Industriegebäuden. In Verbindung mit Heiz- und Kühlgeräten verteilt die AHU klimatisierte Luft und trägt dazu bei, eine sichere, komfortable und gesunde Umgebung aufrechtzuerhalten.
Lüftungsgeräte sind überall zu finden: In Büros, Schulen, Krankenhäusern, Sportarenen und Sie werden feststellen, dass hinter den Kulissen eine Lüftungsanlage arbeitet, die die Luftbewegung reguliert und die Temperatur und Luftfeuchtigkeit steuert. Um diese Kernfunktionen zu erfüllen, setzen moderne Lüftungsanlagen auf Sensoren und Transmitter, um die Luftqualität zu überwachen, Fehler zu erkennen, die Energieeffizienz zu verbessern und eine effektive vorbeugende Wartung zu ermöglichen.
Wichtige Komponenten einer Lüftungsanlage
Eine Lüftungsanlage besteht aus mehreren integrierten Teilen, darunter (aber nicht beschränkt auf):
Ventilator- oder Gebläsemotor
- Das Gebläse drückt Luft durch das angeschlossene Rohrleitungssystem
- Die Zuluft wird in die genutzten Räume geleitet
- Die Rückluft wird zur Aufbereitung oder zum Abzug wieder in das System zurückgeführt
Verdampferregister
Das Register entzieht der Luft während der Kühlung Wärme oder fügt ihr in Verbindung mit Heizgeräten Wärme hinzu. Wenn die Luft das Register durchströmt, wird ihre Temperatur angepasst, bevor sie im Gebäude wieder in Umlauf gebracht wird.
Filter
Der Filter fängt Partikel aus der Luft wie Staub, Pollen, Schimmel und Bakterien auf. Eine hochwertige Filterung ist für die Aufrechterhaltung der Raumluftqualität und den Schutz sowohl der Bewohner als auch der HLK-Anlagen unerlässlich.
Zusätzliche Funktionen von Lüftungsgeräten
Über die Kernkomponenten hinaus verfügen viele Lüftungsgeräte über optionales Zubehör, das die Raumklimasteuerung weiter verbessert. Beispiele hierfür sind:
- Luftbefeuchter, die für eine stabile Luftfeuchtigkeit in Innenräumen sorgen
- Luftreiniger, die Verunreinigungen und Gerüche reduzieren
- Sensoren und Transmitter, die Temperatur, Luftfeuchtigkeit, Druck, Luftstrom und Zustand des Filters überwachen
Diese Geräte tragen dazu bei, dass die Lüftungsanlage ordnungsgemäß funktioniert, unterstützt vorbeugende Programme zur Wartung und trägt zu Energieeinsparungen bei, indem es einen effizienteren Betrieb des Systems ermöglicht.

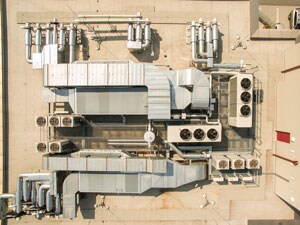

Was ist eine Dachklimaanlage?
Eine Dachklimaanlage (RTU) ist ein in sich geschlossenes HLK-System, das üblicherweise auf dem Dach eines Geschäftsgebäudes installiert wird. Im Gegensatz zu einer AHU, die zusammen mit separaten Heiz- oder Kühlgeräten arbeitet, vereint eine RTU Heiz-, Kühl-, Filter- und Luftstromkomponenten in einem Gehäuse. Dieses All-in-One-Design spart Platz im Innenbereich und vereinfacht die Installation, weshalb RTUs in Einzelhandelsgeschäften, Büros, Schulen und Lagerhäusern beliebt sind.
Zu den typischen RTU-Komponenten gehören ein Ventilator für die Spannungsversorgung, ein Ventilator für die Rückluft, Filter, Heizelemente, Kühlgeräte und Außenhilfsklappen, die die Belüftung regulieren. Da es sich um ein Kompaktsystem handelt, ist die Wartung unkompliziert und System-Upgrades können mit minimalen Unterbrechungen durchgeführt werden.

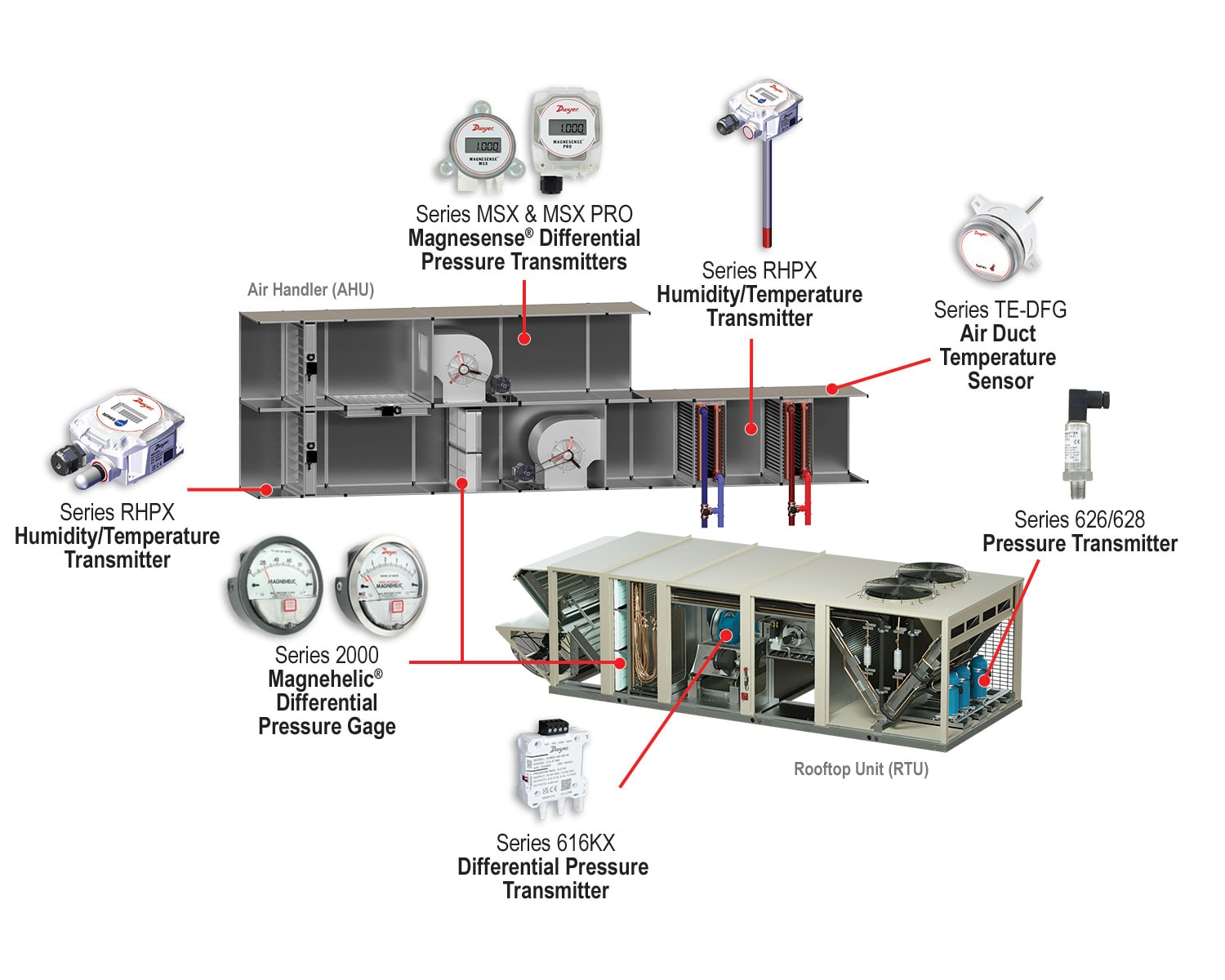

AHU vs. RTU: Die wichtigsten Unterschiede
Sowohl AHUs als auch RTUs bewegen und konditionieren Luft, sind jedoch für unterschiedliche Arten von HLK-Systemen und Gebäudeanforderungen ausgelegt.
Lüftungsgeräte
- Teil eines größeren, zentralisierten HLK-Systems
- Erfordern separate Heiz- oder Kühlgeräte wie Kältemaschinen, Heizkessel oder Wärmepumpen
- Bieten größere Flexibilität bei der Luftstromsteuerung, Feuchtigkeitsregulierung und Filterung
- Werden häufig in Krankenhäusern, Labors, Universitäten und Industriegebäuden eingesetzt
Dachklimageräte
- Kompaktes System mit Heiz-, Kühl- und Luftumwälzkomponenten in einem Gehäuse
- Einfachere Installation und Wartung aufgrund ihrer in sich geschlossenen Bauweise
- Am besten geeignet für kleine bis mittelgroße Gewerbegebäude, bei denen Platz und Budget eine wichtige Rolle spielen
- Häufig in Einzelhandelsgeschäften, Restaurants, Büros und Lagerhäusern zu finden
Innovative Lösungen von

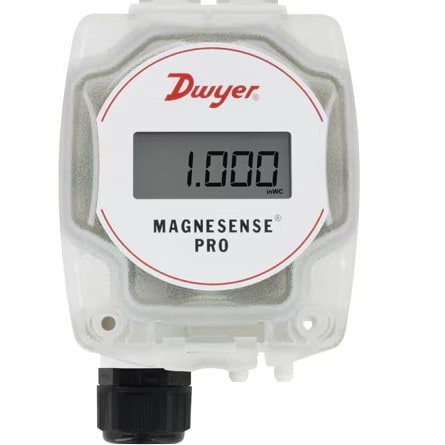

Differenzdrucktransmitter der Serie MSX Pro
Der Differenzdrucktransmitter der Serie MSX Pro bietet eine genaue und stabile Druckmessung für leistungsstarke HLK-Anwendungen. Sein Gehäuse mit Klappdeckel ermöglicht einen schnellen Zugriff auf die Verkabelung während der Installation, während die manipulationssichere Abdeckung zum Schutz der Einstellungen in gewerblichen und industriellen Umgebungen beiträgt.
Jeder MSX Pro Magnesense ® Differenzdrucktransmitter bietet 32 wählbare Messbereiche in Pascal, Millimeter Wassersäule und Zoll Wassersäule. Benutzer können zwischen unidirektionalem und bidirektionalem Modus wählen und entweder einen linearen Druckausgang oder einen Geschwindigkeitsausgang mit Quadratwurzel-Extraktion auswählen. Zusätzliche Parameter ermöglichen es dem Gerät, den Luftstrom zu berechnen, was es zu einer vielseitigen Option für Lüftungsgeräte und VAV-Systeme macht.
Dual-Spannungs- und Milliampere-Ausgänge unterstützen sowohl Steuerungs- als auch Signalüberprüfungsanforderungen. Für Projekte, die eine dokumentierte Genauigkeit erfordern, ist eine NIST-Kalibrierungsoption verfügbar.
Häufige Anwendungen
- Überwachung der Filter in Lüftungsgeräten
- Gebäude- und Raumdruckregelung in Reinräumen und kritischen Räumen
- Messung des statischen Drucks in Luftkanälen
- Luftgeschwindigkeit und Luftstrom in VAV-Systemen
Feuchte- und Temperatur-Transmitter der Serie RHPX
Der Feuchte- und Temperatur-Transmitter der Serie RHPX bietet genaue und stabile Messungen für gewerbliche HLK- und Gebäudeautomationsanwendungen. Durch die Integration mehrerer integrierter Sensoren in einem einzigen Gerät trägt der RHPX dazu bei, die Zeit der Installation, die Komplexität der Verkabelung und die Gesamtsystemkosten zu reduzieren und gleichzeitig eine Präzision bei der Umgebungssteuerung zu unterstützen.
Die Serie RHPX ist in Modellen mit einer Genauigkeit von 2 % oder 3 % rF erhältlich und mit kapazitiven Polymer-Feuchtigkeitssensoren ausgestattet. Sie bietet langfristige Zuverlässigkeit bei minimaler Wartung. Ein optionales zweizeiliges LCD-Display ermöglicht eine schnelle lokale Überprüfung während der Installation und Inbetriebnahme.
Der RHPX wurde für flexible Installationsmöglichkeiten entwickelt und erfüllt die Anforderungen der UL 2043 für Plenumräume, UV-beständige Außengehäuse und installateurfreundliche Funktionen wie einen abnehmbaren Klemmenblock, einen befestigten Deckel und ein integriertes Kabelmanagement. Optionale Ausgänge wie Taupunkt, absolute Feuchte und Enthalpie machen ihn für fortschrittliche HLK-Regelungsstrategien geeignet.
Häufige Anwendungen
- Lufteconomizer
- Referenz für Außenluftfeuchtigkeit und -temperatur
- Überwachung der Luftfeuchtigkeit in Schwimmbädern
- Gewerbliche HLK-Anlagen
- Reinräume
- Museen
- Rechenzentren
Temperatursensor der Serie TE für Kanäle und Tauchsensoren
Die Installation wird durch mehrere praktische Konstruktionsmerkmale vereinfacht. Die Kanalmodelle bieten Optionen für die Montage mit Flanschen, während die Versionen für das Gehäuse mehrere Ausbrechöffnungen für eine flexible Verkabelung aufweisen. Der 1/4-Drehdeckel ist mit einer Kette gesichert, um ein versehentliches Herunterfallen während der Installation zu verhindern. Für Systeme mit variablem Luftvolumen ist ein 8-Fuß-Kabel mit fliegenden Leitungen erhältlich, um die Verlegung innerhalb des Kanalsystems zu vereinfachen.
Thermowells werden für Tauch Anwendungen empfohlen, sind jedoch nicht erforderlich. Für Modelle, die Widerstandsthermistoren oder RTD-Ausgänge verwenden, sind Nachschlagetabellen verfügbar.
Häufige Anwendungen
- Gebäudeautomationssysteme
- VAV-Temperaturmessung
- Überwachung von Kühler- und Kesselkreisläufen
- AHU-Temperaturmessung

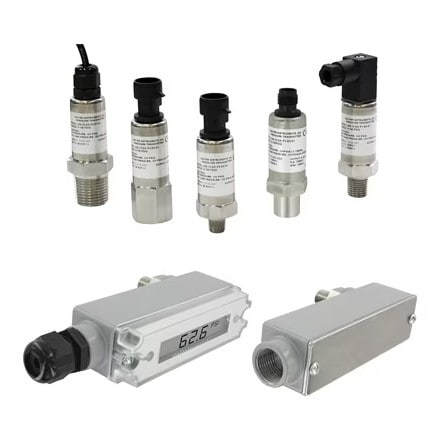

Präzise industrielle Transmitter der Serien 626 und 628
Industrielle Drucktransmitter der Serien 626 und 628 liefern genaue und zuverlässige Druckmessungen für industrielle, pneumatische, hydraulische und HLK-Anwendungen. Jeder Transmitter wandelt den Druck in ein stabiles elektrisches Signal um und ermöglicht so eine effiziente Systemsteuerung und -überwachung, ohne dass häufige Neukalibrierungen erforderlich sind.
Beide Modelle sind für raue Umgebungen ausgelegt und verfügen über ein robustes NEMA 4X (IP66)-Gehäuse, das vor Staub, Feuchtigkeit und Korrosion schützt. Die Serie 626 bietet eine hohe Genauigkeit von ± 0,25 % des Skalenendwerts, während die Serie 628 eine kostengünstige Alternative mit einer Genauigkeit von ± 1,0 % darstellt. Eine große Auswahl an Messbereichen und elektrischen Ausgängen ermöglicht eine einfache Integration in neue oder bestehende Systeme.
Typische Anwendungen
- Prozesssteuerungssysteme
- HLK- und Gebäudesysteme
- Pneumatik- und Hydraulikkreisläufe
- OEM-Ausrüstung und Maschinen
Differenzdruck-Transmitter der Serie 616KX
Die Differenzdrucktransmitter der Serie 616KX ist eine kompakte, kostengünstige Lösung für HLK- und OEM-Anwendungen, bei denen Platz, Einfachheit und Kalibrierung erforderlich sind. und Flexibilität entscheidend sind. Als kleinster Differenzdruck-Transmitter von Dwyer bietet der 616KX zuverlässige Leistung und macht gleichzeitig die Installation und Wartung schneller und einfacher.
One-Touch ® Digital Push-Button-Kalibrierung können Installateure Nullpunkt und Messspanne direkt am Gerät schnell zurücksetzen, was die Einrichtungszeit verkürzt und die Neukalibrierung während der Lebensdauer vereinfacht. Vor Ort wählbare Strom- oder Spannungsausgänge bieten zusätzliche Flexibilität für die Integration in eine Vielzahl von Steuerungssystemen.
Das gegossene Gehäuse unterstützt mehrere imperiale und metrische Rohrgrößen durch abgestufte Steckanschlüsse, wobei optionale Gewindeanschlüsse für zusätzliche Vielseitigkeit erhältlich sind. In Kombination mit einem breiten Bereich an Betriebstemperaturen und geringer Leistungsaufnahmeeignet sich die Serie 616KX gut für die kontinuierliche Überwachung in anspruchsvollen HLK-Umgebungen. Eine optionale NIST-rückführbare Kalibrierung ist über den Produktkonfigurator erhältlich.
Häufige Anwendungen
- Lüftungsanlagen
- Statischer Druck in Kanälen
- Systeme mit variablem Luftvolumen
- Filterüberwachung

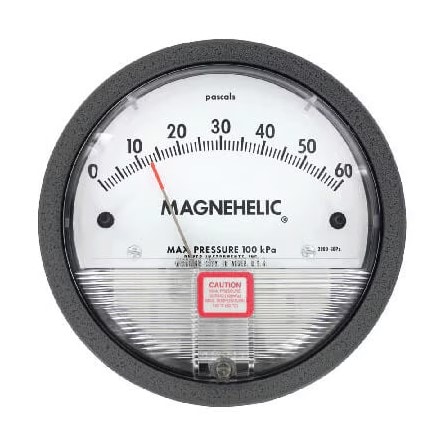

Differenzdruckmanometer der Serie 2000 Magnehelic ® Differenzdruckmessgerät
Das Differenzdruckmessgerät der Serie 2000 Magnehelic ® ermöglicht eine einfache und zuverlässige Überwachung niedriger Luft- und Gasdrücke, ohne dass eine Stromquelle erforderlich ist. Sein Präzisionsmembran- und Magnetantriebssystem liefert schnelle, konsistente Messwerte und ist damit eine zuverlässige Wahl für HLK- und Prozessanwendungen, die eine klare, auf einen Blick erkennbare Druckanzeige erfordern.
Das Manometer verfügt über ein robustes Gehäuse aus Aluminiumdruckguss und ist gemäß Schutzart IP67 gegen Staub und Feuchtigkeit abgedichtet. Sein verzerrungsfreies, klares Zifferblatt gewährleistet eine gute Sichtbarkeit aus verschiedenen Blickwinkeln, und die Lünette ermöglicht eine einfache bündige Montage in Schalttafeln. Mit seinen langlebigen Komponenten und dem integrierten Überdruckschutz bietet das Magnehelic ® Differenzdruckmessgerät eine lange Lebensdauer bei minimaler Wartung.
Häufige Anwendungen
- Lüftungsgeräte und Kanalsysteme
- Anzeige der Filterbelastung
- Reinräume und kontrollierte Umgebungen
- Allgemeine industrielle Prozessüberwachung
