Impulsstrahl-Schlauchfilter werden häufig in industriellen Staubabsaugsystemen eingesetzt, da sie einen kontinuierlichen Betrieb bei gleichzeitig hoher Filtereffizienz ermöglichen. Wenn jedoch Filterbeutel undicht werden oder ausfallen und die Kontinuität unterbrochen wird, sinkt die Leistung rapide und es kann zu regulatorischen Problemen, Produktverlusten oder ungeplanten Ausfallzeiten kommen.
Um diese Systeme zuverlässig zu betreiben, ist es wichtig zu verstehen, wie Pulsstrahl-Schlauchfilter funktionieren, wie sie gereinigt werden und wie Undichtigkeiten frühzeitig erkannt werden können.
Was ist ein Impulsstrahl-Schlauchfilter-Staubfilter?
Ein Staubfilter ist ein System, das die Luftqualität in industriellen und gewerblichen Umgebungen verbessert, indem es Staub und Schwebeteilchen auffängt. Pulsstrahl-Schlauchfilter-Staubabscheider sind eine der gängigsten Konstruktionen, die in Anwendungen eingesetzt werden, die eine hohe Staubbelastbarkeit, eine hohe Abscheideleistung oder den Umgang mit gefährlichen Stoffen erfordern.
Diese Systeme unterstützen in der Regel pneumatische Förderprozesse oder schützen nachgeschaltete Anlagen und Personal, indem sie Partikel aus Abluftströmen entfernen.
So funktionieren Impulsstrahl-Schlauchfilter-Systeme

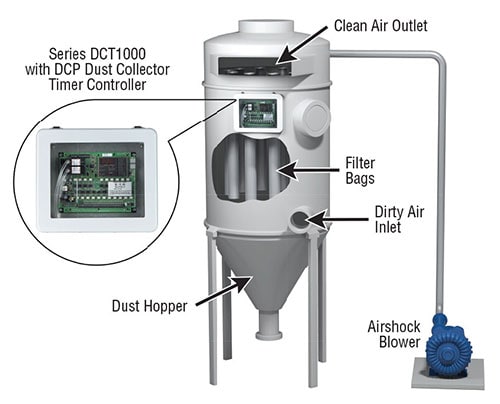

Staubbeladene Luft gelangt durch den Einlass in das Gehäuse des Abscheiders, wo eine Prallplatte schwerere Partikel in den Trichter leitet. Feinere Staubpartikel bleiben im Luftstrom schweben und werden zu den Filterbeuteln gezogen. Während die Luft durch das Gewebemedium strömt, wird der Staub an der Oberfläche der Beutel aufgefangen, während saubere Luft in die Reinluftkammer gelangt und durch den Auslasskanal austritt.
Mit der Zeit bildet sich diese Staubschicht auf der Filteroberfläche. Während eine dünne Staubschicht die Filtereffizienz verbessern kann, erhöht eine übermäßige Ansammlung den Druckabfall und behindert den Luftstrom, sodass eine regelmäßige Reinigung für den Dauerbetrieb unerlässlich ist.
Impulsstrahlreinigung und Druckabfallkontrolle
Die Impulsstrahlreinigung-Jet-Reinigung wird mit kurzen Druckluftstößen durchgeführt, die durch ein Blasrohr und eine Düse oberhalb jedes Filterbeutels abgegeben werden. Während eines Reinigungszyklus wird ein Hochdruckluftimpuls, der in der Regel zwischen 100 und 450 Millisekunden dauert, nach unten in den Beutel injiziert.
Dieser plötzliche Stoß erzeugt eine Druckwelle, die den Beutel schnell ausdehnt und zusammenzieht, wodurch der angesammelte Staub von der Filteroberfläche gelöst wird. Der freigesetzte Staub fällt in den darunter liegenden Trichter und wird dort gesammelt.
Die Reinigung erfolgt reihenweise, wobei jeweils nur ein Teil der Beutel gepulst wird. Durch diesen stufenweisen Ansatz kann der Staubabscheider in Betrieb bleiben, wodurch Prozessausfallzeiten minimiert oder ganz vermieden werden.
Überwachung des Zustands des Filters mit Differenzdruck

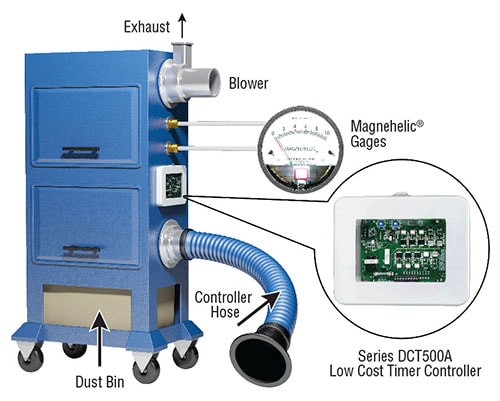

Der Druckabfall über die Filterbeutel ist ein wichtiger Indikator für die Staubansammlung und den Gesamtzustand des Systems. Differenzdruckmessgeräte werden üblicherweise auf der verschmutzten und der sauberen Seite des Abscheiders installiert, um Echtzeit-Feedback zu liefern.
Wenn der Druckabfall einen vorgegebenen Wert erreicht, kann ein Reinigungszyklus manuell oder automatisch über eine Zeitschaltuhr und Magnetventile gestartet werden. Automatisierte Systeme verwenden druckbasierte Sollwerte, um die Reinigung nur bei Bedarf auszulösen, wodurch der Druckluftverbrauch reduziert und die Lebensdauer der Filter verlängert wird.
Die Aufrechterhaltung eines angemessenen Druckabfalls schützt nicht nur den Luftstrom und die Leistung des Ventilators, sondern reduziert auch die mechanische Belastung der Filterbeutel.
Erkennung undichter oder defekter Filterbeutel
Selbst bei ordnungsgemäßer Reinigung können Filterbeutel aufgrund von Abrieb, chemischer Einwirkung, thermischer Belastung oder mechanischer Beschädigung irgendwann versagen. Wenn ein Beutel reißt oder ein Loch bekommt, umgeht der Staub das Filtermedium und gelangt in den Reinluftraum und den Abluftstrom.
Je nach Branche und Anwendung kann diese Leckage zu Verstößen gegen Umweltvorschriften, Produktverlusten oder sichtbaren Emissionen am Schornstein führen.

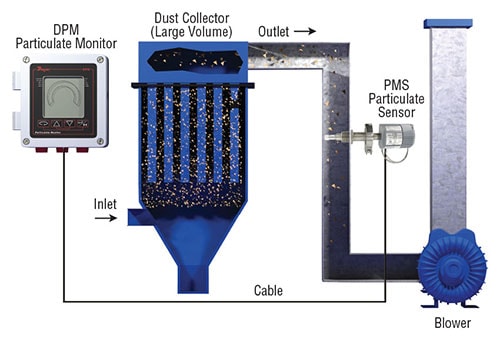

In der Abluftleitung installierte Partikelüberwachungssysteme ermöglichen die frühzeitige Erkennung undichter oder beschädigter Beutel. Diese Systeme messen die Partikelkonzentration mithilfe induktionsbasierter Sensortechnologie und zeigen die Leckagemengen in Echtzeit an. Programmierbare Alarmkontakte können Ausgänge aktivieren, wenn die Leckage akzeptable Grenzwerte überschreitet, und so die Bediener auf Probleme mit den Filtern aufmerksam machen, bevor diese eskalieren.
Aufrechterhaltung des kontinuierlichen Betriebs und der Einhaltung von Vorschriften
Durch die frühzeitige Erkennung undichter Filterbeutel können Wartungsteams eingreifen, bevor die Emissionen die gesetzlichen Grenzwerte überschreiten oder eine Abschaltung des Systems erzwingen. Durch die Kombination von Differenzdrucküberwachung und Partikelleckageerkennung erhalten die Betreiber Einblick sowohl in die Filterbelastung als auch in die Filterintegrität.
Zu den Vorteilen dieses Ansatzes gehören:
- Einhaltung gesetzlicher Vorschriften
- Maximierung der Produktrückgewinnung
- Optimierung der Filtrationseffizienz
- Vermeidung ungeplanter Abschaltungen und Bußgelder
- Verringerung der Umweltbelastung
Zusammen tragen diese Überwachungsstrategien dazu bei, dass Impulsstrahl-Schlauchfiltersysteme auch bei alternden Filtern und sich ändernden Prozessbedingungen weiterhin zuverlässig im Betrieb bleiben.
