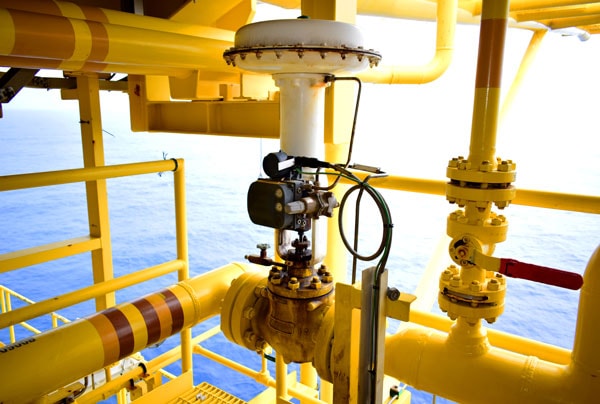

Die richtige Dimensionierung von Ventilen ist sowohl für die Sicherheit als auch für die Leistung von entscheidender Bedeutung. Ein zu kleines Ventil kann den Durchfluss einschränken und Druckverluste verursachen, während ein zu großes Ventil oft Probleme bei der Steuerung verursacht und unnötige Kosten verursacht. Die richtige Balance gewährleistet Stabilität, Effizienz und Zuverlässigkeit.
Ganz gleich, ob Sie ein neues System entwerfen, den Betrieb einer Anlage verwalten oder sich gerade erst mit den Grundlagen von Ventilen vertraut machen – ein klares Verständnis der Dimensionierungsprinzipien gibt Ihnen die Sicherheit, bessere Entscheidungen für Ihre Anwendung zu treffen.
Wichtige Begriffe zur Dimensionierung von Ventilen
Es ist wichtig, die Grundlagen zu verstehen. Daher sollten Sie sich zunächst mit einigen zentralen Begriffen vertraut machen:
- Druckabfall: Die Differenz zwischen dem Druck vor und hinter dem Ventil, durch das die Flüssigkeit fließt. Er stellt den Energieverlust dar, wenn sich die Flüssigkeit durch die Drossel bewegt
- Kritische Strömung: Ein Zustand, in dem der Dampf- oder Gasstrom „abgewürgt” wird. Ab diesem Punkt führt eine Erhöhung des Druckabfalls nicht mehr zu einer Erhöhung des Durchflusses
- Cv (Ventildurchflusskoeffizient): Ein Maß für die Kapazität eines Ventils. Cv ist definiert als die Anzahl der US-Gallonen pro Minute (GPM) Wasser bei 60 °F, die bei einem Druckabfall von 1 psi durch ein Ventil fließen. ° F that will pass through a valve with a 1 psi pressure drop
- Beispiel: Ein Hi-Flow TM -Ventil mit einem Cv von 10,75 GPM Wasser bei einem Druckabfall von 1 psi bei voller Öffnung
- Vollanschluss: Eine Ventilkonstruktion, bei der der Anschlussdurchmesser dem Innendurchmesser der Rohrleitung entspricht, wodurch der Druckverlust minimiert wird
- Regelbereich: Das Verhältnis zwischen maximalem regelbarem Durchfluss und minimalem regelbarem Durchfluss. Ein Ventil mit einem Regelbereich von 50:1 kann beispielsweise den Durchfluss von 100 GPM bis hinunter zu 2 GPM genau regeln
- Durchflusscharakteristik von Ventilen: Das Verhältnis zwischen Ventilweg (Spindel- oder Drehposition) und Durchflussrate, ausgedrückt als Prozentsatz des Volldurchflusses
Die Cv-Methode: Ein Standardansatz
Die am weitesten verbreitete Methode zur Dimensionierung von Ventilen basiert auf dem Cv-Koeffizienten. Bei diesem Ansatz werden Standardgleichungen verwendet, um vorherzusagen, wie viel Fluid (Flüssigkeit, Gas oder Dampf) unter bestimmten Betriebsbedingungen durch ein Ventil strömt.
Warum Cv verwenden?
Die Cv-Methode bietet eine einheitliche Möglichkeit zum Vergleich von Ventilen und liefert eine zuverlässige Vorhersage ihrer Leistung unter realen Betriebsbedingungen. Durch die direkte Verknüpfung der Ventilauswahl mit den Systemparametern wird das Risiko einer Über- oder Unterdimensionierung verringert und sichergestellt, dass das ausgewählte Ventil wie vorgesehen im Betrieb funktioniert.
Berechnungsgleichungen und Überlegungen zum Medium
Bei der Anwendung der Cv-Methode hängt die genaue Gleichung, die Sie verwenden, von der Art des Mediums ab, das durch das Ventil fließt. Da sich Flüssigkeiten, Gase und Dampf unter Druck unterschiedlich verhalten, erfordert jedes Medium einen etwas anderen Ansatz zur Berechnung des Durchflusses. Die folgenden Standardgleichungen sind in der Industrie weit verbreitet und bilden die Grundlage für die richtige Dimensionierung von Ventilen in verschiedenen Anwendungen:
Unterkritischer Durchfluss
Flüssigkeitsdurchfluss:
Cv = q ( g / ΔP ) 1/2
Gasdurchfluss:
Cv = ( Q / 963 ) ( ( G × T ) / ( ΔP × ( P 1 + P 2 ) ) ) 1/2
Dampfströmung:
Cv = W / ( 2,1 [ ΔP × ( P 1 + P 2 ) ] 1/2 )
Kritische Strömung
Bedingung:
ΔP > P 1 / 2
Gasströmung:
Cv = Q ( G × T ) 1/2 / ( 750 × P 1 )
Dampfströmung:
Cv = W / ( 1,65 × P 1 )
Referenz
| Symbol | Definition | Einheiten |
|---|---|---|
| Cv | Ventildurchflusskoeffizient | — |
| g | Spezifisches Gewicht der Flüssigkeit | — |
| G | Spezifisches Gewicht von Gas | — |
| P 1 | Vordruck | psia |
| P 2 | Druck stromabwärts | psia |
| ΔP | Druckabfall (P₁–P₂) | psi |
| q | Flüssigkeitsdurchflussrate | US-GPM |
| Q | Gasdurchflussrate | SCFH |
| W | Dampfdurchflussrate | lb/hr |
| T | Fließende Temperatur | °R (460+°F) |
Die Berechnungsformeln für die Ventilauslegung variieren je nach Medium:
- Flüssigkeiten: Die Formeln berechnen den Durchfluss als Funktion des Druckabfalls, der Flüssigkeitsdichte und des Cv-Werts. Es muss darauf geachtet werden, Kavitation zu vermeiden, indem sichergestellt wird, dass der Druckabfall 50 % des Vordrucks nicht überschreitet.
- Gase: Die Formeln berücksichtigen die Kompressibilität und die Temperatur. Kritischer Durchfluss tritt auf, wenn der Druckabfall 50 % des Vordrucks überschreitet.
- Dampf: Ähnlich wie bei der Berechnung des Gasdurchflusses, jedoch unter zusätzlicher Berücksichtigung der Enthalpie und der Temperatureffekte.
Innovative Lösungen von DwyerOmega

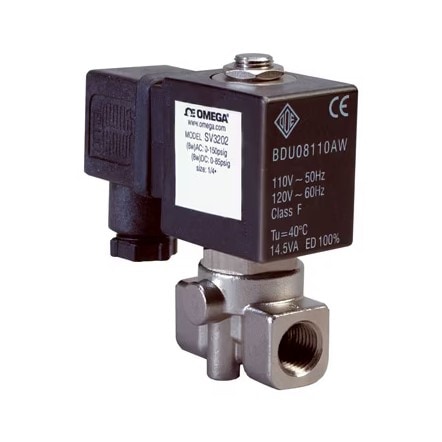

Magnetventile der Serie SV3200
Die SV3200-Serie ist ein 2-Wege-Magnetventil, normal geschlossen, direktwirkend, aus Edelstahl 316 mit PTFE-Dichtung für Langlebigkeit und chemische Beständigkeit. Mit einem Messbereich von -40 °C bis 182 °C (-40 °F bis 360 °F) ist es ideal für Druckluft, Inertgase, Wasser und synthetische Öle.
Wichtigste Merkmale:
- Auswahl zwischen ½-Zoll-Leitungsstopfen oder Zugentlastungsstecker für flexible Möglichkeiten bei der Installation
- Direktwirkendes Design für gleichmäßige Absperrung und zuverlässige Steuerung
- Entwickelt für Medienkompatibilität, um eine langfristige Systemleistung zu gewährleisten

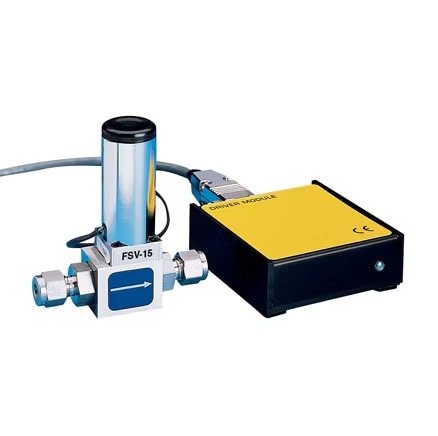

Elektronische Dosierventile der Serie FSV10
Elektronische Dosierventile der Serie FSV10 ermöglichen eine präzise Steuerung von Gasen und Flüssigkeiten über einen breiten Messbereich von 100:1. Diese Ventile bestehen aus Edelstahl 316/416 und FKM-Komponenten und bieten diese Ventile Korrosionsbeständigkeit und Langlebigkeit in anspruchsvollen Prozessumgebungen.
Der Durchfluss wird über einen pulsweitenmodulierten (PWM) Regelkreis geregelt, der den elektromagnetischen Hub kontinuierlich an das Signal der analogen Eingänge anpasst. Das Ventil akzeptiert sowohl 0–5 Vdc- als auch 4–20 mA-Sollwerte und ist somit mit einer Vielzahl von Steuerungssystemen kompatibel. Eine TTL-Eingangsübersteuerung sorgt für eine sofortige Abschaltung unabhängig vom Sollwert und bietet so zusätzliche Sicherheit und Kontrolle.
Wichtigste Merkmale:
- Wählbare Treiberleistung für einen kühleren, effizienteren Betrieb
- 12–30 VDC-Stromeingang über mitgelieferten 9-poligen D-Stecker oder optionale FSV-PW-Spannungsversorgung
- Lieferung mit 8 Zoll Kabel für einfache Installation
Mit ihrer Kombination aus Präzision, Flexibilität und robuster Konstruktion eignet sich die FSV10-Serie besonders für Anwendungen, die eine zuverlässige proportionale Ventilsteuerung erfordern.
Nehmen Sie noch heute Kontakt mit einem DwyerOmega-Experten auf!
