Sie betreten an einem heißen Sommertag ein Bürogebäude. Sobald sich die Tür hinter Ihnen schließt, spüren Sie sofort die Temperaturänderung. Es ist angenehm kühl, es ist erfrischend – und das dank der Terminalgeräte, die hinter den Kulissen fleißig arbeiten. Terminalgeräte sind zwar oft unsichtbar und unhörbar, spielen jedoch eine entscheidende Rolle bei der Aufrechterhaltung einer angenehmen Umgebung in den Gebäuden, die wir in unserem täglichen Leben frequentieren, von Büros über Schulen bis hin zu Krankenhäusern.
Was ist eine Endgeräteeinheit?
Eine Endgeräteeinheit ist eine Komponente eines HLK-Systems, die den Luftstrom in einzelne Räume oder Bereiche reguliert. In Abstimmung mit einer Lüftungsanlage hilft sie dabei, Temperatur, Luftfeuchtigkeit und Luftqualität zu regulieren, um einen optimalen Komfort für die Bewohner zu gewährleisten. Terminalgeräte befinden sich in der Regel am Ende von Luftkanälen und umfassen Geräte wie VAV-Boxen (Variable Air Volume), ventilatorbetriebene Boxen und Diffusoren.
Herausforderungen und Lösungen
Endgeräte sind häufig mit Herausforderungen wie ungleichmäßiger Luftströmung, schwankender Temperatur und Luftfeuchtigkeit sowie Problemen mit der Zuverlässigkeit der Sensoren konfrontiert. Die richtige Lösung dieser Probleme kann ihre Effizienz erheblich verbessern, die Leistung der HLK-Anlage steigern und für eine gesündere Umgebung sorgen.
Unentdeckter Rauch, der sich durch Rohrleitungen ausbreitet

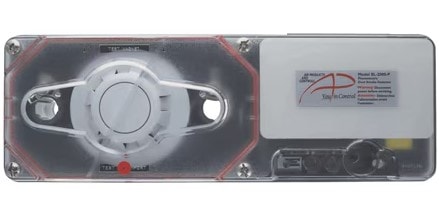

- Lösung: In gewerblichen und institutionellen Gebäuden kann sich Rauch schnell durch Rohrleitungen ausbreiten, wodurch Raummelder umgangen werden und große Risiken entstehen. Der SL-2000-Rauchmelder für Lüftungskanäle wurde entwickelt, um die Luftströmung in HLK-Kanälen zu überwachen und Rauchpartikel frühzeitig zu erkennen, bevor sie in bewohnte Räume gelangen. Er verfügt über eine fotoelektrische Sensorkammer, die Schwelbrände mit hoher Empfindlichkeit erkennt, sowie über ein integriertes Probenahmerohr, das Luft aus dem Kanal ansaugt, ohne den Luftstrom zu behindern.
Der SL-2000 unterstützt sowohl visuelle als auch akustische Alarmausgänge und kann mit Gebäudemanagementsystemen verbunden werden oder Ventilatoren abschalten, um Rauch zu isolieren. Sein kompaktes Gehäuse und die vereinfachte Montagehardware ermöglichen eine schnelle Installation sowohl in Neubauten als auch bei Nachrüstungen. Er ist UL-gelistet und NFPA 72-konform und erfüllt die wichtigsten Vorschriften und Normen für die Rauchdetektion in HLK-Kanälen.
Wasserlecks beschädigen Geräte oder begünstigen Schimmelbildung

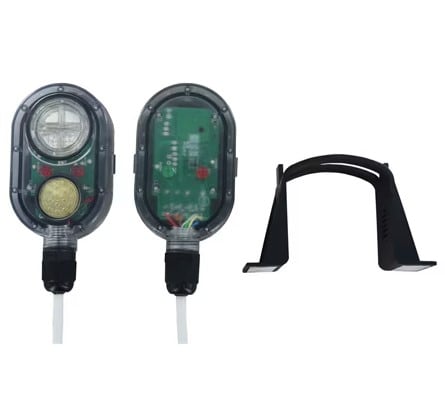

- Lösung: Selbst geringfügige Wasserlecks in Technikräumen, Endgeräten oder Deckenräumen können zu Geräteausfällen, Schimmelbildung und langfristigen Schäden an der Gebäudeinfrastruktur führen. Der WD3 Wasserleckdetektor wurde entwickelt, um frühzeitig auf Wasser in kritischen Bereichen zu warnen, bevor kostspielige Schäden entstehen. Er verwendet eine hochempfindliche leitfähige Sonde, um Wasser auf Bodenhöhe oder in schwer zugänglichen Bereichen zu erkennen.
Sobald Feuchtigkeit erkannt wird, löst der WD3 einen lokalen LED- und akustischen Alarm aus und liefert gleichzeitig Trockenkontakt-Ausgänge, die an Gebäudeautomationssysteme (BAS) oder Fernüberwachungsnetzwerke angeschlossen werden können. Dieser doppelte Alarmmechanismus unterstützt sowohl die sofortige Wahrnehmung vor Ort als auch die zentralisierte Reaktion der Einrichtung.
Mit seinem kompakten Gehäuse, einem abnehmbaren Anschlussblock und mehreren Optionen für die Montage eignet sich der WD3 gut für die Integration in engen Räumen, wie sie häufig in der Nähe von Endgeräten oder mechanischen HVAC-Zonen zu finden sind. Durch die frühzeitige Erkennung von Leckagen trägt er zum Schutz der Geräte, zur Verringerung von Ausfallzeiten und zur Erhaltung der Raumluftqualität bei, indem er die Bedingungen verhindert, die Schimmelbildung begünstigen.
Schwankende Temperatur und Luftfeuchtigkeit beeinträchtigen Komfort und Effizienz
- Lösung: Die Aufrechterhaltung stabiler Temperatur- und Luftfeuchtigkeitswerte ist für den Komfort der Bewohner und die Effizienz der HLK-Anlagen von entscheidender Bedeutung. Sowohl der RHP-Feuchte- und Temperatur-Transmitter als auch der RHPLC Wandmontage-Feuchte- und Temperaturtransmitter ermöglichen eine präzise Echtzeitüberwachung beider Parameter und damit eine bessere Kontrolle über die Umgebung.
- RHP Feuchte- und Temperatur-Transmitter: Die RHP-Transmitter wurden für Anwendungen in Lüftungskanälen oder Außenluft entwickelt und kombinieren Spannungs- oder Strom-Ausgänge für die Feuchte mit passiven Thermistor- oder RTD-Ausgängen. Sie verfügen über einen Polymer-Kapazitäts-Feuchtesensor, der unempfindlich gegenüber Kondensation, Nebel, hoher Luftfeuchtigkeit oder Verunreinigungen ist und eine langfristige Zuverlässigkeit gewährleistet. Mit Genauigkeitsoptionen von ±2 %, ±3 % oder ±5 % rF und einer Temperaturgenauigkeit von ±0,2 °C bei 25 °C für Thermistoren unterstützen diese Transmitter einen breiten Messbereich für HLK-Regelungsstrategien. Optionale LCD-Anzeigen liefern Messwerte vor Ort, und verschiedene Montagesysteme, darunter Sinterfilter für die Installation in Kanälen, erhöhen die Vielseitigkeit. ° C at 25 ° C for thermistors, these transmitters support a range of HVAC control strategies. Optional LCD displays provide on-site readings, and various mounting options, including sintered filters for duct installations, enhance versatility.
- RHPLC-Feuchte- und Temperaturtransmitter für die Wandmontage: RHPLC-Transmitter eignen sich ideal für die Wandmontage und bieten eine kompakte und wirtschaftliche Lösung für Gebäudeautomationssysteme. Sie verwenden ein kapazitives Polymer-Sensorelement, um proportionale Analoge Ausgänge für Feuchtigkeit und Temperatur zu liefern. Diese Transmitter sind mit einer Genauigkeit von 2 % oder 3 % rF und einer großen Auswahl an passiven Thermistor- oder RTD-Temperatursensoren erhältlich und gewährleisten eine genaue Umgebungsüberwachung. Das gut belüftete Gehäuse fördert den Luftstrom über den Sensor und verbessert so die Messgenauigkeit.
Ungleichmäßiger Luftstrom verursacht heiße und kalte Stellen
- Lösung: Uneinheitliche Luftströmungen in HLK-Systemen können zu Temperaturungleichgewichten führen, was Unbehagen bei den Bewohnern und eine ineffiziente Energienutzung zur Folge hat. PAFS-1000-Durchfluss-Sensoren wurden entwickelt, um präzise Luftstrommessungen zu liefern und eine bessere Ausbalancierung der Endgeräte in verschiedenen Zonen zu gewährleisten. PAFS-1000 Averaging Flow Sensors are engineered to provide precise airflow measurements, ensuring better balancing of terminal units across different zones.
- MAFS-Durchschnitts-Durchfluss-Sensor aus Metall: Der MAFS-Sensor wurde für Reinluft-Anwendungen entwickelt und verfügt über ein Flügelprofil, das Störungen des Luftstroms minimiert und genaue Geschwindigkeitsdruckmessungen gewährleistet. Seine leichte Konstruktion aus Aluminium AA6063 bietet Langlebigkeit, und der Sensor arbeitet effektiv in einem Temperaturbereich von -31 °F bis 400 °F. Der MAFS eignet sich für Kanalgeschwindigkeiten von 400 bis 12.000 FPM mit einer Genauigkeit von ±2 % FS für die meisten Längen. Durch die Flanschmontage lässt er sich leicht in rechteckigen oder quadratischen Kanälen installieren. ° F to 400 ° F. The MAFS is suitable for duct velocities ranging from 400 to 12,000 FPM, with an accuracy of ±2 % FS for most lengths. Its flange mount design allows for easy installation in rectangular or square ducts.
- Durchschnitts-Durchfluss-Sensor PAFS-1000: Der PAFS-1000 eignet sich ideal zur Erfassung des Geschwindigkeitsdrucks im Einlassbereich von VAV-Terminals (Variable Air Volume) und Lüfterterminals. Er nutzt mehrere Messpunkte, um den Luftstrom zu mitteln, und liefert so eine zuverlässige Messung des Geschwindigkeitsdrucks. Er besteht aus ABS/Polycarbonat-Materialien und hat einen Betrieb im Temperaturbereich von 40 °F bis 120 °F. Der Sensor verfügt über einen integrierten Flansch mit Dichtung für die einfache Montage in runden und rechteckigen Kanälen. Der PAFS-1000 ist in verschiedenen Längen für unterschiedliche Kanalgrößen erhältlich und unterstützt eine effektive Zonensteuerung in HLK-Systemen. ° F to 120 ° F. The sensor features an integral flange with a gasket for simple mounting in both round and rectangular ducts. Available in various lengths to accommodate different duct sizes, the PAFS-1000 supports effective zone control in HVAC systems.
Fehlerhafte Temperaturmessungen führen zu Energieverschwendung
- Lösung: Ungenaue Temperaturmessungen können zu einem ineffizienten Betrieb der HLK-Anlage führen, was Energieverschwendung und Unbehagen für die Bewohner zur Folge hat. Der TE-Kanal- und Tauch-Sensor ermöglicht eine präzise Temperaturüberwachung und gewährleistet so die optimale Leistung von VAV-Systemen (Variable Air Volume) und anderen HLK-Anwendungen.
Diese Sensoren bieten eine hohe Genauigkeit, wobei Thermistor-Optionen ±0,22 ° C bei 25 ° C und RTD-Optionen ±0,15 ° C bei 0 ° C bieten. Diese Präzision ermöglicht eine genaue Temperaturregelung in jeder Zone, wodurch der Komfort maximiert und der Energieverbrauch minimiert wird.
Die vielseitig einsetzbaren Sensoren der Serie TE sind sowohl in kanalmontierter als auch in Tauchkonfiguration erhältlich. Die Installation wird durch Merkmale wie ein externes Laschengehäuse, Flanschoptionen für Kanalanwendungen, mehrere Ausbrechöffnungen für Leitungen und ein 1/4-Drehung-Gehäuse mit einer Kette zum Schutz vor Herunterfallen vereinfacht.
Unbemerkte Druckabfälle oder Filterverstopfungen
- Lösung: Unerkannte Druckabfälle an Filtern oder Komponenten können zu einer verminderten Effizienz der Klimaanlage, einem erhöhten Energieverbrauch und einer beeinträchtigten Raumluftqualität führen. Die Differenzdruck-Transmitter 616KD mit One-Touch ® -Kalibrierung und die MSX-Magnesense ® Differenzdrucktransmitter überwachen kontinuierlich die Druckdifferenzen über Filter oder Komponenten hinweg und helfen so, diese Probleme schnell zu erkennen und zu beheben.
- Differenzdrucktransmitter 616KD: Der Transmitter 616KD verfügt über eine digitale One-Touch ® -Kalibrierung per Druckknopf, die die Einstellung von Nullpunkt und Messbereich vereinfacht, ohne dass zusätzliche Geräte erforderlich sind. Mit Genauigkeitsoptionen von ±0,25 %, ±1 % oder ±2 % des Skalenendwerts erfüllt er verschiedene Anwendungen. Das kompakte Design und die zwei verschiedenen Anschlussgrößen (1/8" und 3/16") erleichtern die Installation auf engstem Raum. Dank seiner Kompatibilität mit Luft und nicht brennbaren Gasen eignet er sich für die Überwachung von Kanaldruck, Lüftungsanlagen und Filterstatus.
- MSX Magnesense ® Differenzdrucktransmitter: Der MSX-Transmitter bietet mit 32 wählbaren Messbereichen und zwei Ausgangssignalen (4–20 mA und 0–10 V oder 0–5 V) eine verbesserte Vielseitigkeit. Er bietet Optionen für lineare Druckausgabe oder Quadratwurzel-Extraktion für Geschwindigkeitsmessungen. Das um 180° drehbare LCD-Display gewährleistet eine gute Lesbarkeit in verschiedenen Montagen. Dank seines Gehäuses mit Schutzart NEMA 4X (IP66) und seiner Plenum-Einstufung UL94 V-0 eignet es sich für anspruchsvolle Umgebungen, darunter Reinräume und gewerbliche HLK-Anlagen.
Intelligente Lösungen von DwyerOmega
Durch die Lösung dieser häufig auftretenden Probleme mit unseren hochwertigen Produkten ermöglicht DwyerOmega Gebäudeeigentümern und -verwaltern die Schaffung sicherer, komfortabler und energieeffizienter Umgebungen. Unsere Lösungen sind darauf ausgelegt, die Leistung und Zuverlässigkeit von Endgeräten zu verbessern und damit letztlich die Gesamtqualität von Innenräumen zu steigern.Bei DwyerOmega ermöglichen wir unseren Kunden, die Welt zu verbessern – eine Messung nach der anderen. Wir haben es uns zur Aufgabe gemacht, zuverlässige und innovative Lösungen für HLK-Anwendungen anzubieten, die Komfort, Sicherheit und Effizienz für Gebäude und ihre Bewohner gewährleisten.
