Hi-Flow™-Ventilanwendung Regelventile werden verwendet, um Prozessbedingungen wie Durchfluss, Temperatur, Füllstand und pH-Wert zu ändern. Ein komplettes Regelsystem umfasst einen Sensor, einen Regler, einen Stellungsregler oder einen Strom-Druck-Wandler und ein Regelventil. Absperrventile, wie die DwyerOmega Hi-Flow™-Serie, sind eine gängige Art von Regelventilen. Im gezeigten Beispiel regelt ein Hi-Flow™-Regelventil die Temperatur, indem es die Menge an Dampf oder Kaltwasser variiert, die dem Prozess zugeführt wird.
Hi-Flow™-Ventil im Schnitt Alle Regelventile haben eine Nenn-Durchflusskapazität, die als Cv-Wert angegeben wird. Der Durchflusskoeffizient (Cv) eines Ventils ist die Anzahl der US-Gallonen pro Minute bei einer Wassertemperatur von 60 Grad Fahrenheit, die bei einem Druckabfall von 1 psi durch ein vollständig geöffnetes Ventil fließen. Beispielsweise lässt ein Hi-Flow™-Ventil mit einem Cv-Wert von 10,75 bei einem Druckabfall von 1 psi über das Ventil 10,75 Gallonen Wasser pro Minute durch.
Für Gas verwenden Sie die angegebene Gleichung, wobei Cv vom Vordruck, Hinterdruck, Druckabfall, erforderlichen Volumenstrom, Temperatur und spezifischen Gewicht abhängt.
Wenn mehr als 50 % des Druckabfalls auf den Druck vor dem Ventil entfallen, verwenden Sie die folgende vereinfachte Gleichung:
Hier ist ein Berechnungsbeispiel für eine Gasanwendung:

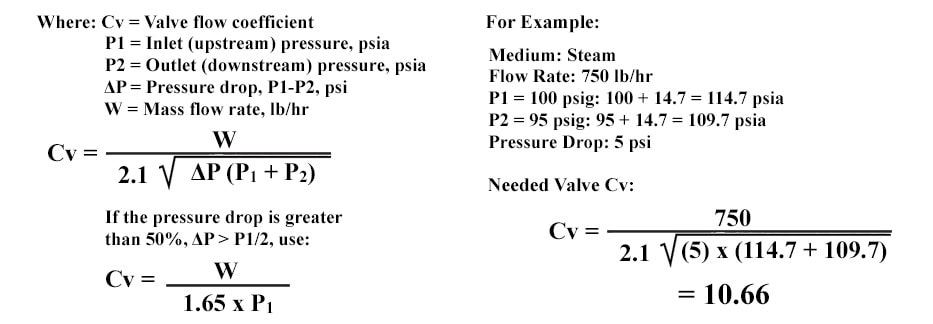

Für Dampf verwenden Sie die angegebene Gleichung, wobei Cv vom Vordruck, Nachdruck, Druckabfall und der erforderlichen Massendurchflussrate abhängt.
Wenn mehr als 50 % des Druckabfalls vom Druck vor dem Ventil stammen, verwenden Sie die folgende vereinfachte Gleichung:
Hier ist ein Berechnungsbeispiel für eine Dampfanwendung:
Bei Flüssigkeiten darf der Druckabfall 50 % des Vordrucks nicht überschreiten. Verwenden Sie die angegebene Gleichung mit Cv in Abhängigkeit von Vordruck, Hinterdruck, gemessenem Druckabfall, erforderlichem Volumenstrom und spezifischem Gewicht.
Hier ist ein Berechnungsbeispiel für eine Flüssigkeitsanwendung:
alt="" width="300" height="171" />Sobald der erforderliche Cv-Wert ermittelt wurde, kann die Auswahl des richtigen Regelventils erfolgen, indem der berechnete erforderliche Cv-Wert für die Anwendung mit den Cv-Werten für die Hi-Flow™-Ventile verglichen wird. Um die richtige Größe zu ermitteln, empfiehlt es sich, den erforderlichen Cv-Wert um 10 bis 15 % zu erhöhen, um unterschiedliche Betriebsbedingungen zu berücksichtigen. Darüber hinaus sollte der minimal erforderliche regelbare Durchfluss innerhalb des Regelbereichs des Ventils liegen. Der Regelbereich der Hi-Flow™-Ventile beträgt 50 zu 1. Wenn beispielsweise ein Hi-Flow™-Ventil mit einem Cv-Wert von 10,75 ausgewählt wurde, beträgt der minimal regelbare Cv-Wert 10,75 geteilt durch 50 (ein Quotient von 0,215). Die Cv-Werte für die High Flow™-Ventile sind auf den DwyerOmega-Katalogseiten und in den Bedienungsanleitungen auf unserer Website angegeben. Nachstehend sind die Cv-Werte für die Hi-Flow™-Ventile mit vollen Durchlässen und Linearität aufgeführt.
