DwyerOmega bietet viele Arten von Pitotrohren an, die häufig als Sensoren zur Überwachung der Luftgeschwindigkeit und Durchflussrate in Heizungs-, Lüftungs- und Klimaanlagen verwendet werden.

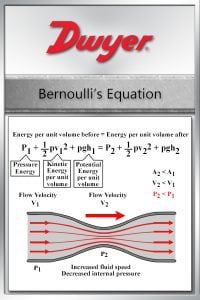

Pitotrohre basieren auf der Bernoulli-Gleichung, die besagt, dass eine Erhöhung der Geschwindigkeit einer Flüssigkeit gleichzeitig mit einer Erhöhung des dynamischen Drucks und einer Verringerung des statischen Drucks einhergeht. Pitotrohre messen den dynamischen Druck des Flüssigkeitsstroms an einem bestimmten Punkt und wurden Anfang des 18. Jahrhunderts vom französischenIngenieur
Henri Pitot erfunden. Ein Pitotrohr besteht aus zwei Rohren in einer Sonde, die sowohl den Gesamtdruck als auch den statischen Druck erfassen. Der Durchfluss trifft auf ein Rohr, das direkt in den Flüssigkeitsstrom zeigt und den Gesamtdruck im Kanal oder Rohr erfasst. Radiale, senkrecht zur Strömung angeordnete Löcher erfassen den statischen Druck im Kanal. Der Raum zwischen dem inneren und dem äußeren Rohr ermöglicht die Übertragung der erfassten Drücke auf die Druckanschlüsse auf
der gegenüberliegenden Seite des Pitotrohrs. Die Druckanschlüsse des Pitotrohrs werden dann an ein Differenzdruckmessgerät, wie z. B. ein Manometer oder ein Magnehelic-Messgerät, angeschlossen. Der vom Gerät angezeigte Druckwert ist die Geschwindigkeit oder der dynamische Druck, der sich aus der Differenz zwischen dem Gesamtdruck am Hochdruckanschluss und dem statischen Druck am Niederdruckanschluss
ergibt.p> Die Strömungsgeschwindigkeit ist direkt proportional zum Geschwindigkeitsdruck und kann mit der für Luft angegebenen Formel berechnet werden, wobei V die Geschwindigkeit, d die Dichte der Luft in den Anwendungen und hv der Geschwindigkeitsdruck vom Messgerät ist. Aus der Geschwindigkeit lässt sich dann leicht der Volumenstrom berechnen, wobei der Volumenstrom Q gleich der Geschwindigkeit multipliziert mit der Querschnittsfläche des
Kanals oder Rohrs ist. DwyerOmega bietet auf seiner Website auch einen Luftgeschwindigkeits- und Durchflussrechner an, der als mobile Anwendung für Apple- und Android-Geräte heruntergeladen werden kann. Dieser Rechner berechnet anhand des Geschwindigkeitsdrucks die Geschwindigkeit und anhand der Querschnittsfläche den Luftvolumenstrom. Er bietet auch die Möglichkeit, Luftdichtekorrekturen für Feuchtigkeitswerte
vorzunehmen. Wenn manuelle Korrekturen nicht gewünscht sind, bietet DwyerOmega Instrumente an, die die Geschwindigkeit oder den Volumenstrom direkt ablesen können, wie beispielsweise das DwyerOmega Magnehelic® Differenzdruckmessgerät der Serie 2000 , den Magnesense® II Differenzdruck-Transmitter der Serie MS2 oder den Digihelic® Differenzdruckregler Serie DH3.
