Ob Sie nun den Säuregehalt einer Lösung im Labor testen, Industrieabwässer überwachen oder die Gärung in einer Brauerei feinabstimmen – eine genaue pH-Messung ist in vielen verschiedenen Anwendungen unerlässlich. pH-Messgeräte sind Präzisionsinstrumente, die elektrochemische Signale in genaue, ablesbare Messwerte umwandeln und so die Überwachung und Steuerung der für diese verschiedenen Anwendungen erforderlichen kritischen chemischen Prozesse ermöglichen.
Was ist pH und warum ist er wichtig?
Der pH-Wert ist ein Maß für die Wasserstoffionenkonzentration und wird auf einer Skala von 0 bis 14 angegeben. Eine Lösung mit einem pH-Wert unter 7 ist sauer, während ein Wert über 7 alkalisch (basisch) ist. Ein neutraler pH-Wert liegt genau bei 7.
Der pH-Wert einer Substanz beeinflusst chemische Reaktionen, biologische Prozesse und die Leistung von Geräten in jeder Anwendung. Zum Beispiel:
- Bei der Wasseraufbereitung beeinflusst der pH-Wert die Desinfektionseffizienz und die Korrosionskontrolle
- In der Pharmazie gewährleistet der pH-Wert die Stabilität und Sicherheit von Arzneimitteln
- In der Landwirtschaft beeinflusst der pH-Wert des Bodens die Nährstoffverfügbarkeit und den Ernteertrag
Eine genaue pH-Überwachung ermöglicht eine gleichbleibende Qualität, die Einhaltung gesetzlicher Vorschriften und eine optimierte Prozessleistung.
Was sind pH-Meter und wie funktionieren sie?
pH-Meter sind elektronische Messgeräte, die den Säuregrad oder die Alkalität einer Lösung durch Erfassung der von einem speziellen Sensor erzeugten Spannung messen. Ein pH-Meter bietet mehr Präzision als pH-Papier oder visuelle Indikatoren und liefert digitale oder analoge Messwerte, die die Wasserstoffionenkonzentration in einer Probe widerspiegeln.
Ein komplettes pH-Messsystem besteht in der Regel aus drei Hauptkomponenten:
- Eine pH-Messelektrode, bei der es sich um eine für Wasserstoffionen empfindliche Glaskugel handelt
- Eine Referenzelektrode, die eine stabile, bekannte Spannung aufrechterhält
- Ein hochohmiges Messgerät, das das Millivolt-Signal verstärkt und interpretiert
Die pH-Elektrode verhält sich wie eine winzige, ionensensitive Batterie. Sie erzeugt eine Spannung, die sich je nach Wasserstoffionenaktivität über die Glasmembran hinweg ändert. Die Referenzelektrode hingegen bleibt konstant und dient als stabiler Vergleichspunkt.
Da das Signal der pH-Elektrode extrem schwach ist (oft im Messbereich der Millivolt-Spannungen), ist es wichtig, dass das Messgerät eine sehr hohe Eingangsimpedanz hat. Ohne diese könnte die winzige Spannung durch Leckströme oder Innenwiderstand verloren gehen. Das pH-Messgerät verstärkt dieses Signal und wandelt es in einen entsprechenden pH-Wert um, der in Echtzeit angezeigt wird.
Arten von pH-Messgeräten
pH-Messgeräte gibt es in verschiedenen Ausführungen, um spezifischen Umgebungen und Messanforderungen gerecht zu werden. Zu den gängigen Typen gehören:

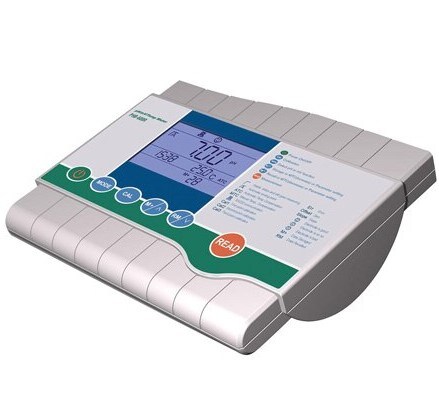

Tisch-pH-Meter
Tisch-pH-Meter sind ideal für Labor- und Forschungsanwendungen und bieten ein Höchstmaß an Präzision und Stabilität. Diese Geräte verfügen häufig über Funktionen wie automatische Temperaturkompensation (ATC), Multiparametermessung (z. B. pH-Wert, ORP, Leitfähigkeit und Temperatur), erweiterte Modi der Kalibrierung und interne Datenprotokollierung für die Rückverfolgbarkeit. Durch ihre größeren Display-Schnittstellen und stabilen Plattformen eignen sie sich besonders für anspruchsvolle Testumgebungen, in denen Reproduzierbarkeit und Genauigkeit von entscheidender Bedeutung sind.

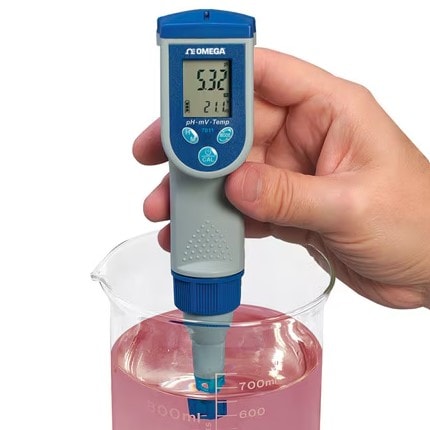

Tragbare pH-Meter
Tragbare pH-Meter sind für den Einsatz vor Ort konzipiert, batteriebetrieben, kompakt und für raue Umgebungen ausgelegt. Viele Modelle verfügen über wasserdichte Gehäuse, austauschbare Elektroden und eine automatische Temperaturkompensation (ATC), um zuverlässige Messwerte unter wechselnden Feldbedingungen zu gewährleisten. Zu den gängigen Anwendungen gehören Umweltüberwachung, Boden- und Wasseruntersuchungen, Lebensmittelsicherheitskontrollen und Aquakultur. Aufgrund ihrer Benutzerfreundlichkeit und Langlebigkeit sind sie für Techniker und Forscher, die pH-Analysen außerhalb des Labors durchführen, unverzichtbar.
Inline- oder Prozess-pH-Sensoren
Diese Sensoren wurden für die kontinuierliche Echtzeit-pH-Überwachung in anspruchsvollen industriellen Umgebungen entwickelt und werden fest in Rohrleitungen, Tanks oder Durchflusssystemen installiert. Sie werden häufig in Anwendungen wie Abwasserbehandlung, chemischer Verarbeitung, Lebensmittel- und Getränkeherstellung sowie Kühlwassersystemen eingesetzt. Diese Sensoren sind für hohe Temperaturen, Drücke und aggressive Medien ausgelegt und werden in der Regel mit Transmittern oder Reglern kombiniert, um eine automatische Dosierung, Alarmkontakte und Prozessanpassung zu ermöglichen und so eine gleichbleibende Produktqualität und die Einhaltung gesetzlicher Vorschriften zu gewährleisten.
Warum ein pH-Messgerät verwenden?

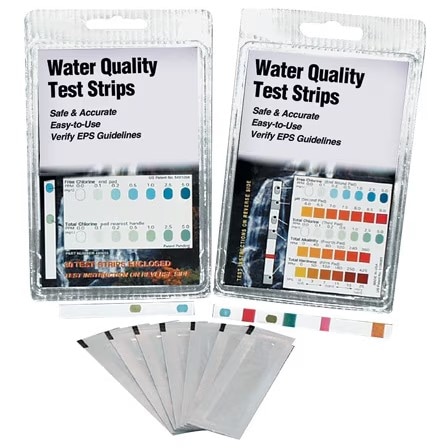

In der Vergangenheit haben Chemiker zur Bestimmung des Säure- oder Basengehalts einer Lösung auf farbverändernde Indikatoren wie Lackmuspapier zurückgegriffen. Diese Methoden sind schnell und kostengünstig, aber auch mit Einschränkungen verbunden. Indikatorstreifen liefern nur grobe Annäherungswerte und können nicht die für kritische Anwendungen erforderliche Auflösung und Konsistenz bieten.
Im Gegensatz dazu sind digitale pH-Messgeräte auf Präzision und Wiederholbarkeit ausgelegt. Sie wurden entwickelt, um Spekulationen und menschliche Schwankungen zu eliminieren, indem sie das durch die Wasserstoffionenaktivität erzeugte elektrische Potenzial direkt messen. Dadurch bieten sie folgende Vorteile:
- Hohe Präzision mit einer Auflösung von ±0,01 pH-Einheiten. Dies ist entscheidend in Prozessen, in denen kleine pH-Schwankungen die Produktqualität oder -sicherheit beeinträchtigen.
- Konsistente, wiederholbare Messwerte, unabhängig von den Fähigkeiten des Bedieners oder seiner visuellen Interpretation.
- Digitale Anzeigen, die sofortige, eindeutige Ergebnisse liefern, die Geschwindigkeit verbessern und Fehler reduzieren.
- Datenprotokollierung und Konnektivität, die eine automatisierte Aufzeichnung, Qualitätskontrollprüfungen und die Integration in industrielle Überwachungssysteme ermöglichen
Sicherstellung der Genauigkeit der Messwerte: Kalibrierung und Pflege eines pH-Messgeräts
Genaue pH-Messwerte hängen nicht nur von der Qualität des Messgeräts ab, sondern auch davon, wie gut es kalibriert und gewartet wird. Zwei entscheidende Faktoren für die Gewährleistung der Zuverlässigkeit sind die Temperaturkompensation und die Verwendung von Pufferlösungen.
Warum die Temperaturkompensation wichtig ist
Die Temperaturkompensation ist eine wichtige Funktion bei pH-Messgeräten, da sowohl die Reaktion der pH-Elektrode als auch der tatsächliche pH-Wert einer Lösung mit der Temperatur variieren. Moderne pH-Messgeräte verfügen entweder über eine manuelle oder eine automatische Temperaturkompensation (ATC), um genaue Messwerte über einen bestimmten Messbereich zu gewährleisten.
So führen Sie die Kalibrierung eines pH-Messgeräts durch
- Stellen Sie sicher, dass die Temperatur des Messgeräts mit der des Puffers übereinstimmt, oder verwenden Sie ATC.
- Stellen Sie das Messgerät auf „pH” oder „ATC”, wenn die automatische Kompensation verwendet wird.
- Legen Sie die saubere Elektrode in einen frischen Raumtemperatur mit einem pH-Wert von 7,00 ein.
- Stellen Sie den Wert mit dem Knopf für Nullpunktverschiebung auf 7,00 ein.
- Spülen Sie die Elektrode mit destilliertem oder entionisiertem Wasser ab.
- Legen Sie die Elektrode in eine zweite Pufferlösung (pH 4,00 oder pH 10,00).
- Stellen Sie den Wert mit den Reglern SLOPE/CALIBRATE/GAIN (grob) ein.
- Nehmen Sie mit dem SLOPE-Knopf eine Feineinstellung vor, um den genauen pH-Wert zu erreichen.

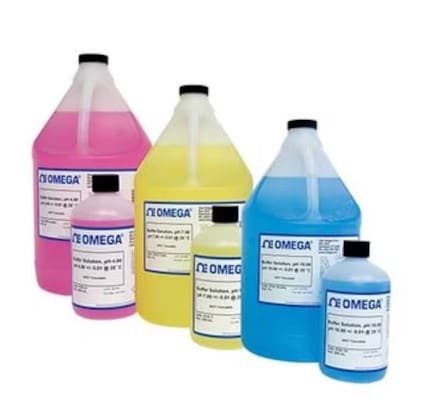

Kalibrierung mit Pufferlösungen
pH-Messgeräte müssen regelmäßig kalibriert werden. Dazu werden Standard-Pufferlösungen mit bekannten, stabilen pH-Werten (in der Regel pH 4,00, 7,00 und 10,00) verwendet. Diese Lösungen dienen als Referenzpunkte für das Messgerät, damit es die Rohspannungswerte genau interpretieren kann.
- Um optimale Ergebnisse zu erzielen, führen Sie immer eine Kalibrierung bei der Temperatur und im pH-Messbereich durch, der Ihrem Messziel am nächsten kommt.
- Verwenden Sie frische Puffer und vermeiden Sie Verunreinigungen, indem Sie die Elektrode zwischen den Lösungen spülen.
- Für Anwendungen mit hoher Genauigkeit ist eine Zwei- oder Dreipunkt-Kalibrierung vorzuziehen.
Eine regelmäßige Kalibrierung gewährleistet stabile Messungen, insbesondere bei Arbeiten in wechselnden Umgebungen oder mit alternden Elektroden.
