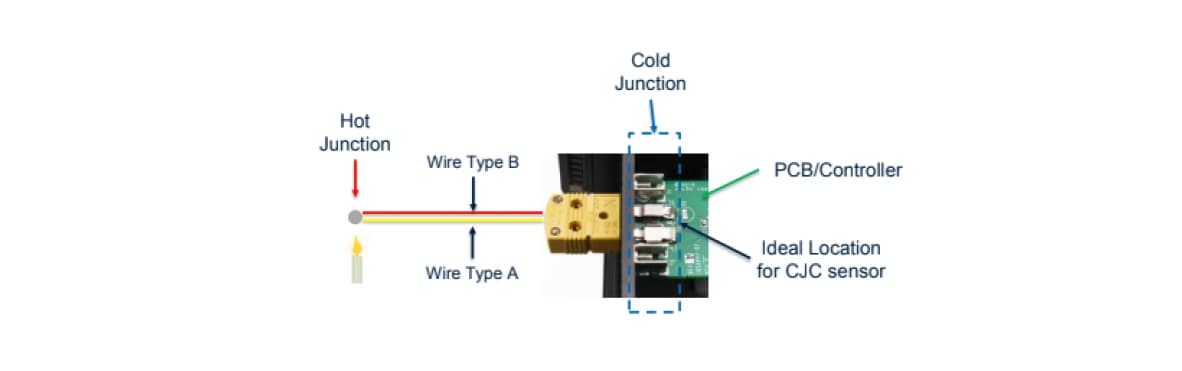

Die einzigartigen Funktionen des neuen PCC-SMD von OMEGA machen die Integration der Kaltstellenkompensation einfacher als je zuvor. Es vereinfacht die Messung der Kaltstellentemperatur, indem es F&E-Entwicklern ermöglicht, branchenübliche Pick-and-Place-Kaltstellenkompensationselemente (wie SMT-RTDs oder SMT-Thermistoren) zu verwenden und das Kaltstellenkompensationselement mit einem Analog-Digital-Wandler (ADC) zu kombinieren, um die endgültige Temperaturmessung durchzuführen. In einer realen Anwendung würde die Verwendung unserer PCC-SMD-Steckverbinder wie folgt aussehen:
Diese SMT-bestückten Steckverbinder können mit jeder Thermoelement-Kalibrierung verwendet werden und sind für die kostengünstige Massenproduktion ausgelegt. Sie verfügen außerdem über ein zum Patent angemeldetes asymmetrisches Design, das verhindert, dass Steckverbinder verkehrt herum eingesteckt werden.
Unterschiede zwischen dem alten PCC-SMP von OMGEGA und dem neuen PCC-SMP

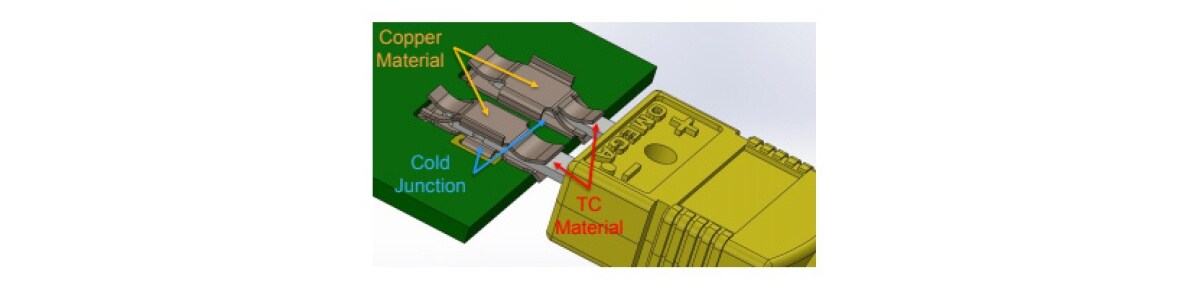

Bei unserem alten PCC-SMP befinden sich die Materialien für die Thermoelement-Kalibrierung im Kunststoffgehäuse, während die Kupferstifte, die mit der Leiterplatte verlötet sind, außerhalb des Kunststoffgehäuses liegen. Der Kaltstellenanschluss befindet sich an der Stelle, an der das Material für die Kalibrierung des Thermoelements mit den Kupferstiften verschweißt ist. Daher ist auch bei unseren alten PCC-SMP/OST-Steckverbindern eine Kaltstellenkompensation erforderlich.
Neu: PCC-SMD
Ältere Version: PCC-SMP/OST Der PCC-SMP-*-R verfügt außerdem über eine Transistorhalterung, die TO-92-Transistoren durch manuelles Platzieren und Löten aufnehmen kann, sodass Kaltstellenkompensationselemente die Temperaturmessung näher an die Kaltstelle bringen können. Mit dem neuen PCC-SMD können Sie dies jedoch stattdessen auf der Leiterplatte mit einem SMT-Element (Surface Mount Technology) tun.

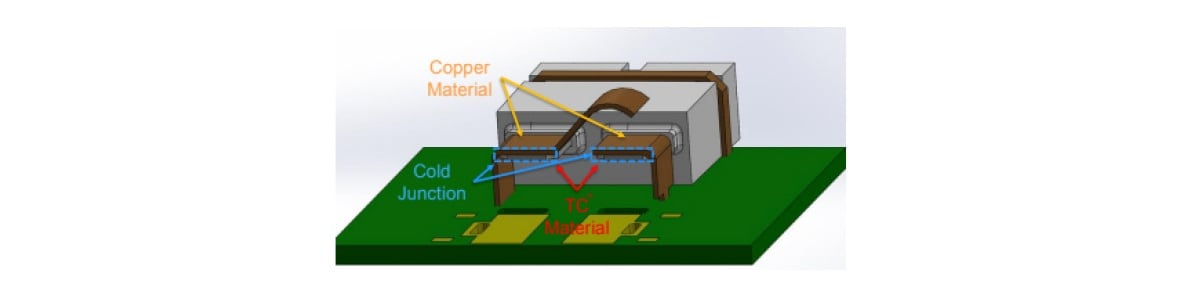

Da sich der Kaltstellenanschluss an der Stelle befindet, an der der Stecker auf die Leiterplatte trifft, sind keine kompensierten Leiterplattenstecker erforderlich, was einen erheblichen Mehrwert darstellt und die Messung der Kaltstellentemperatur erheblich vereinfacht, während gleichzeitig die Arbeitskosten für die Montage des Steckers und die erforderliche Kaltstellenkompensation erheblich reduziert werden.
