Eine genaue Temperaturmessung ist in vielen Branchen unerlässlich – von der Fertigung über HLK-Anlagen bis hin zu Forschungseinrichtungen. In Anwendungen wie der Steuerung von Produktionslinien, der Überwachung von Klimasystemen oder der Laborüberwachung tragen zuverlässige Temperaturdaten zur Sicherheit, Effizienz und allgemeinen Konformität bei. Im Laufe der Zeit kann es jedoch selbst bei Sensoren höchster Qualität zu Abweichungen kommen, die die Messgenauigkeit der Sensoren beeinträchtigen und letztendlich zu ungenauen Messwerten führen.
Eine routinemäßige Kalibrierung gleicht diese Abweichungen aus und stellt sicher, dass die Geräte weiterhin innerhalb der erforderlichen Toleranzen arbeiten.
Temperaturkalibratoren vs. physikalische Temperaturkalibriergeräte: Was ist der Unterschied?
Kalibratoren und Kalibrierung. Obwohl sie ähnlich klingen, handelt es sich um zwei völlig unterschiedliche Dinge. Daher dienen verschiedene Werkzeuge für die Kalibrierung unterschiedlichen Zwecken: Einige bewerten die Sensoren direkt, während andere die Leistung der Geräte überprüfen, die die Sensorsignale interpretieren. Das Verständnis dieser Unterschiede ist der Schlüssel zur Auswahl des richtigen Werkzeugs und zur Erreichung der Genauigkeit, die Ihre Anwendung erfordert.
Temperaturkalibratoren sind Geräte, die Sensoren wie Thermoelemente und RTDs simulieren und zur Kalibrierung von Geräten verwendet werden, die diesen bestimmten Eingangstyp verwenden.
Physikalische Kalibriergeräte werden zur Kalibrierung des eigentlichen Sensors, d. h. des tatsächlichen Thermoelements oder RTD, verwendet. Diese Geräte erzeugen eine stabile Umgebung mit bekannter Temperatur und dienen zur Kalibrierung der Sensoren selbst, um zu überprüfen, ob ein Thermoelement, RTD oder Temperaturmessgerät bei tatsächlicher Temperatureinwirkung genaue Messwerte liefert.
Bei der Arbeit nach Industriestandards wie ISO oder ANSI arbeiten, muss die direkte Kalibrierung von Sensoren von einem zertifizierten Labor durchgeführt werden. Unser Service- und Kalibrierungszentrum bietet branchenkonforme Kalibrierung, Wartung und Reparaturen mit einem umfassenden Messbereich und schnellen Durchlaufzeiten, damit Ihre Geräte stets die beste Leistung erbringen.

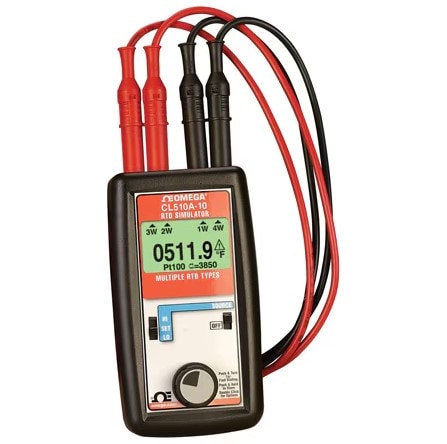

Temperatursignal-Simulatoren
Ein Temperatursignal-Simulator ahmt die elektrischen Eigenschaften von Temperatursensoren wie Thermoelementen und RTDs nach. Diese Geräte haben nichts mit Wärme zu tun – sie simulieren die Spannung (in Millivolt) oder den Widerstand (in Ohm), die einer bestimmten Temperatur entsprechen. Dadurch können Ingenieure Instrumente testen oder durchführen, die Sensorsignale verarbeiten, wie z. B.:
Durch die Simulation bekannter Temperaturwerte können Sie überprüfen, ob diese Geräte die Messwerte korrekt interpretieren und anzeigen, die Kaltstellenkompensation anwenden und die Skalierung richtig handhaben.
Physikalische Geräte für die Kalibrierung der Temperatur
Im Gegensatz dazu erzeugen physikalische Geräte für die Kalibrierung der Temperatur eine stabile Umgebung mit bekannter Temperatur. Diese werden zur Kalibrierung der Sensoren selbst verwendet, um zu überprüfen, ob ein Thermoelement, RTD oder Infrarot-Thermometer bei realer Temperatureinwirkung genaue Messwerte liefert.
Arten von Temperaturkalibratoren
Temperaturkalibratoren sind in verschiedenen Ausführungen erhältlich, die jeweils für bestimmte Anwendungen, Sensortypen und Anforderungen an die Genauigkeit geeignet sind. Zu den am häufigsten verwendeten Typen gehören:
Bäder für die Kalibrierung
Am besten geeignet für: Tauchsensoren wie Thermometer, RTDs und Thermoelemente.
Kalibrierbäder schaffen eine stabile, gleichmäßige Temperaturumgebung, die ideal für hohe Genauigkeiten bei Kalibrierungen ist. Sie werden häufig in Labors, Produktionsstätten und bei Feldtests eingesetzt, wo Präzision unerlässlich ist. Zwei weit verbreitete Typen sind Trockenblock-/Mikrobadkalibratoren und fluidisierte Sandbäder.

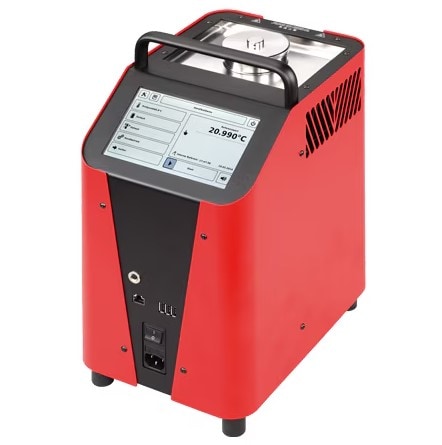

Trockenblock- und Mikrobad-Kalibrierer
Trockenblock- und Mikrobadkalibratoren bieten eine schnelle und zuverlässige Kalibrierung sowohl in tragbaren als auch in Laborumgebungen. Diese Geräte decken einen großen Messbereich ab und unterstützen die interne oder externe Sensorsteuerung, sodass sie für eine Vielzahl von Sensoren und Anwendungen geeignet sind.
Verfügbare Modelle:
- TCL-650S-D: Trockenblock, Umgebungstemperatur bis 650 °C (1202 °F)
- TCL-165S-D / TCL-M165S-B: –35 °C bis 165 °C (–31 °F bis 329 °F)
- TCL-M255S-B: Mikrobad, Umgebungstemperatur bis 255 °C (491 °F)
Hauptmerkmale:
- Stabilität: ±0,05 °C
- Touchscreen-Display mit einer Auflösung von 0,001 °C
- Umschaltbare °C/°F-Anzeige
- NIST-rückführbares Zertifikat für die Kalibrierung im Lieferumfang enthalten
Diese Kalibratoren sind ideal für die Erkennung von Sensordrift und die Aufrechterhaltung der Genauigkeit über einen längeren Zeitraum. Dank ihrer kompakten, robusten Bauweise lassen sie sich problemlos in verschiedenen Umgebungen einsetzen.
Eispunktkalibratoren
Am besten geeignet für: Thermoelement-Kaltstellenreferenz und 0 °C-Kalibrierung von Sensoren.
Eispunktkalibratoren bieten eine hochstabile 0 °C-Referenz, ideal für die Kaltstellenkompensation und die präzise Sensorkalibrierung. Im Gegensatz zu herkömmlichen Eisbädern verwenden diese Kammern eine thermoelektrische Kühlung, um ein kontinuierliches Gleichgewicht zwischen Eis und Wasser aufrechtzuerhalten – dies gewährleistet Genauigkeit, Wiederholbarkeit und Benutzerfreundlichkeit in Industrie-, Labor- oder Feldumgebungen.

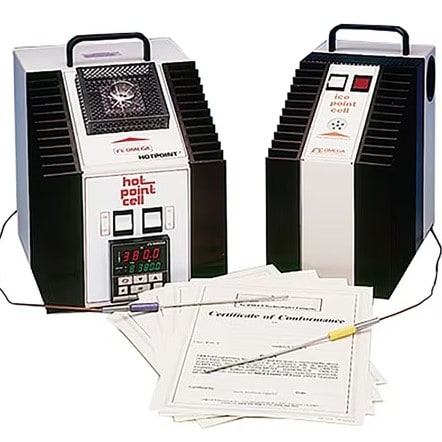

Hochpräzise Kammer für die Kalibrierung der Temperaturreferenz der TRCIII-Serie
Der TRCIII -Kalibrator für feste Standorte verwendet eine versiegelte Kammer mit entionisiertem Wasser und Eis, die durch thermoelektrische Elemente und einen internen Balgenmechanismus reguliert wird. Das System friert und taut automatisch, um eine konstante Temperatur von 0 °C in sechs Referenzkammern aufrechtzuerhalten, wodurch die Drift- und Probleme der Wartung manueller Eisbäder beseitigt werden.
Wichtigste Merkmale:
- Präzise 0 °C-Referenz mit einer Genauigkeit von ±0,1 °C und einer Stabilität von ±0,04 °C
- Unterstützt alle Thermoelementtypen und allgemeine Temperatursensoren
- Ideal für die Kaltstellenkompensation und die Kalibrierung von 0 °C-Sensoren
- Kontrollleuchte zeigt stabilen Betrieb an
- NIST-rückführbare Zertifizierung für die Kalibrierung des Eispunkts verfügbar

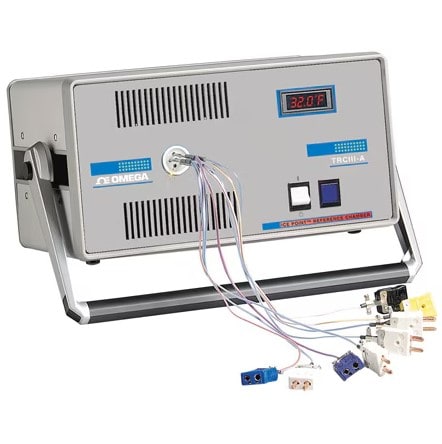

TRCIII-A-Serie Tragbare Eispunkt-Kalibrierungs-Temperaturreferenzkammer
Die TRCIII-A bietet dieselbe stabile 0 °C-Referenz wie die TRCIII, jedoch in einem robusten, tragbaren Design mit zusätzlicher Digitalanzeige. Sie kann bis zu sechs Sonden gleichzeitig aufnehmen und verfügt über eine integrierte Temperaturanzeige mit einer Auflösung von 0,1 °C.
Wichtigste Merkmale:
- Kompaktes, robustes Design für den Einsatz im Labor oder im Feld
- Für bis zu sechs Sonden geeignet
- Integrierte Digitalanzeige (°C/°F umschaltbar)
- NIST-rückführbares Kalibrierzertifikat im Lieferumfang enthalten
Diese Kammern bieten eine moderne, wartungsfreie Lösung als Ersatz für herkömmliche Eisbäder – ideal für die genaue, wiederholbare Sensorkalibrierung in anspruchsvollen Umgebungen.
Oberflächenplatten-Kalibrator
Am besten geeignet für: Oberflächensonden und Flachkontakt-Temperatursensoren.
Oberflächenplatten-Kalibratoren bieten eine stabile, flache Temperaturreferenz und eignen sich daher ideal zur Überprüfung der Genauigkeit von Oberflächensonden. Diese Werkzeuge sind besonders nützlich für die Qualitätskontrolle in Industrie-, Labor- oder F&E-Umgebungen, in denen Oberflächenkontaktmessungen eine entscheidende Rolle spielen.

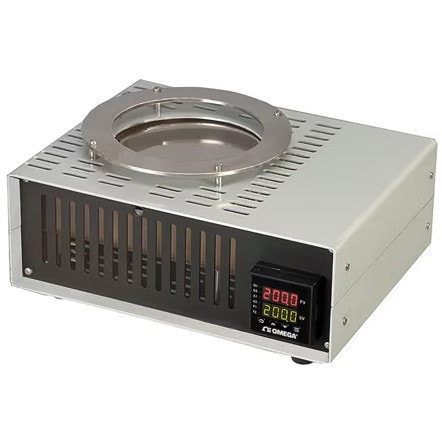

Oberflächensonden-Prüfgerät CL1600
Der CL1600 ist ein hochpräziser Oberflächenplattenkalibrator, der für regelmäßige interne Tests und die vorbeugende Wartung von Oberflächentemperatursensoren entwickelt wurde. Seine spiegelglatt polierte Platte aus Aluminiumlegierung gewährleistet eine schnelle, gleichmäßige Erwärmung über die gesamte Oberfläche mit einem einstellbaren Messbereich von 35 °C bis 450 °C (95 °F bis 842 °F).
Hauptmerkmale:
- Messbereich: 35 °C bis 450
- Umschaltbare digitale Anzeige °C/°F mit PID-Autotuning-Regelung
- Stabilisierung in 15 Minuten; vollständige Aufheizung in 30 Minuten
- Kompakt und tragbar: 3,4 kg (7,5 lb)
Der integrierte PID-Regler sorgt für eine genaue, gleichmäßige Temperaturregelung, während die robuste Konstruktion das Gerät sowohl für Kalibrierlabore als auch für Fabrikumgebungen geeignet macht.
DryBlock-Kalibrator
Am besten geeignet für: Thermoelemente, RTDs und Thermistoren in Labor- oder Feldumgebungen.
Trockenblockkalibratoren bieten eine saubere, schnelle und äußerst stabile Methode zur Kalibrierung von Temperatursensoren ohne den Einsatz von Flüssigkeiten. Diese kompakten Systeme verwenden präzise gesteuerte Metallblöcke, um eine konstante Temperaturquelle zu erzeugen, wodurch sie sich ideal für Tisch- und tragbare Anwendungen eignen.

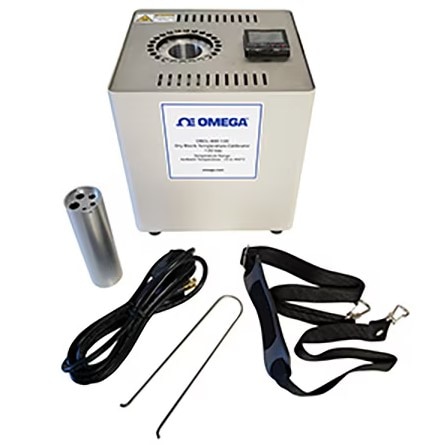

Trockenthermometer-Kalibrator DBCL400
Der DBCL400 bietet eine stabile Trockentemperaturregelung von 5 °C über Umgebungstemperatur bis zu 450 °C (850 °F) und eignet sich somit für einen breiten Messbereich der Kalibrierung in Industrie und Labor. Er verfügt über einen gefrästen Aluminiumblock für eine effiziente Wärmeübertragung und einen integrierten Übertemperaturschutz.
Hauptmerkmale:
- Messbereich: Umgebungstemperatur +5 °C bis 450 °C (850 °F)
- Schnelles Aufheizen: 25 °C bis 400 °C in 12 Minuten
- Übertemperaturabschaltung bei 470 °C (875 °F)
- Leicht und tragbar: 5 kg (11 lb)
- Ideal für den Einsatz auf Werkbänken oder im Außendienst
Schwarzkörper-Kalibratoren
Am besten geeignet für: Infrarot-Thermometer und Wärmebildsysteme.
Schwarzkörperkalibratoren bieten eine präzise Temperaturreferenz für berührungslose Geräte, indem sie bekannte Infrarotemissionen simulieren. Diese Systeme sind für die Validierung der Genauigkeit von IR-Thermometern und Wärmebildkameras in Labors, industriellen Umgebungen und Forschungseinrichtungen unerlässlich.

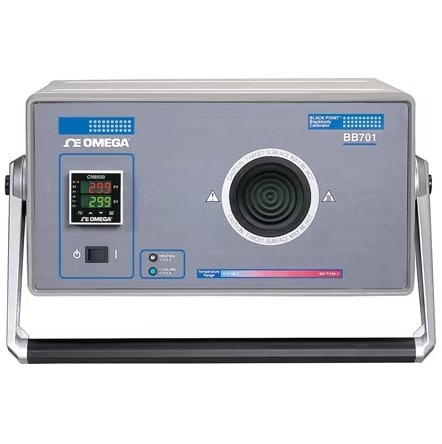

BB701 Heiß-/Kalt-Schwarzkörper-Kalibrator
Der BB701 deckt einen größeren Messbereich ab, von –18 °C bis 149 °C (0 °F bis 300 °F), und eignet sich daher ideal für heiße und kalte Punkte der Kalibrierung. Seine stabile Referenzplatte unterstützt Spotgrößen von bis zu 63,5 mm (2,5") und macht Eisbad-Setups überflüssig.
Wichtigste Merkmale:
- Messbereich: –18 °C bis 149 °C (0 °F bis 300 °F)
- Emissionszielplatte mit großem Durchmesser
- Schnelle, genaue Kalibrierung der meisten IR-Pyrometer
- Digitaler PID-Regler mit integriertem Display
- RS-232-Schnittstelle und NIST-rückführbares Zertifikat im Lieferumfang enthalten
- Robustes, tragbares Gehäuse für flexiblen Einsatz
Nehmen Sie noch heute Kontakt mit einem DwyerOmega-Experten auf!
