La pressione differenziale tra due stanze impedisce alla polvere, alle particelle e agli agenti patogeni di entrare o uscire da una stanza e passare nell'altra. A seconda della relazione tra le stanze, una stanza sarà sotto pressione positiva rispetto all'altra. Questa relazione di pressione positiva-negativa tra due spazi è l'idea principale alla base delle camere bianche e delle camere di isolamento. Per garantire il mantenimento del rapporto di pressione differenziale, è necessario utilizzare un dispositivo di misurazione.
Manometri Magnehelic® che monitorano la pressione della camera di isolamento I monitor della pressione della camera e i monitor dello stato della camera misurano, visualizzano e trasmettono la lettura della pressione differenziale tra due camere. In generale, i monitor della pressione della camera monitorano solo la pressione differenziale. D'altra parte, i monitor dello stato della camera monitorano la pressione differenziale e parametri aggiuntivi come l'umidità relativa, la temperatura, il ricambio d'aria o lo stato della porta. Entrambi sono utilizzati in applicazioni critiche che richiedono rapporti di pressione differenziale bassi critici.
Storicamente, per monitorare la pressione tra le stanze venivano utilizzati manometri e misuratori di pressione differenziale. In alcuni casi, altri tipi di verifica includevano il monitoraggio del flusso d'aria. Poiché l'aria fluisce dallo spazio ad alta pressione a quello a bassa pressione, è possibile verificare il rapporto di pressione positiva/negativa monitorando il flusso d'aria. Nel corso del tempo sono stati sviluppati sistemi di automazione degli edifici (BAS) più sofisticati, che hanno reso necessario il passaggio da semplici misuratori a monitor ambientali collegati a un controller BAS.
Room of Isolation and Anticamera Monitor della pressione ambientale sono dispositivi che misurano la pressione differenziale tra la camera di isolamento o la camera bianca e l'anticamera (piccola stanza appena fuori dalla camera critica). Comunicano con un sistema BAS tramite un'uscita analogica (4-20 mA, 0-5 V, ecc.) o una comunicazione BACnet o Modbus®. Il sistema BAS regolerà quindi la quantità di aria fornita alla camera bianca o alla camera di isolamento al fine di mantenerla alla pressione differenziale desiderata tra l'anticamera.
I monitor di pressione della stanza in genere forniscono solo caratteristiche di misurazione della pressione, indicazione e allarme. Tuttavia, possono anche includere un ingresso per l'interruttore della porta per avvisare il personale quando una porta è rimasta aperta troppo a lungo.
Monitor di stato della stanza monitorizza la differenza di pressione tra le antecamere e le camere di isolamento o le camere bianche, ma fornisce anche funzionalità aggiuntive. I monitor di stato della stanza non solo monitorano la pressione, ma sono in grado di monitorare anche altre variabili della stanza, come il ricambio d'aria orario (ACH), l'umidità relativa, la temperatura, lo stato delle porte e altre pressioni della stanza.
Poiché i monitor di stato della stanza sono in grado di monitorare più di una misurazione della pressione differenziale, possono monitorare più stanze contemporaneamente. I monitor di stato della stanza ricevono input da sensori analogici o BACnet per visualizzare e generare allarmi per questi parametri aggiuntivi.
Sia i monitor di stato della stanza che i monitor di pressione della stanza possono avere allarmi acustici, cambiamenti di colore dello schermo LCD, indicazione di stato a LED, indicazione di stato della luce perimetrale o una combinazione di spie di stato e allarmi sonori per indicare le condizioni della stanza.
Ecco un confronto delle differenze tra i monitor di pressione della stanza e i monitor di stato della stanza:
| Criteri | Monitor di pressione della stanza | Monitor di stato della stanza |
| Monitoraggio della pressione | ✔ | ✔ |
| Additional Parameter Monitoring | X | ✔ |
| Monitoraggio dei parametri aggiuntivi | X | ✔ |
| Monitoraggio multi-room | X | ✔ |
| Indicazione luminosa dello stato | ✔ | ✔ |
| Allarme acustico | ✔ | ✔ |
| Touchscreen LCD | X | ✔ |
| Applicazioni comuni | Produzione farmaceutica e di semiconduttori, sanità | Applicazioni sanitarie, AIIR, sale operatorie, aree farmaceutiche |
Dove vengono utilizzati i monitor per ambienti?
I monitor di pressione e di stato delle camere, talvolta raggruppati sotto il termine "monitor per camere", sono entrambi utilizzati in applicazioni critiche che richiedono il monitoraggio della bassa pressione. Le applicazioni comunemente includono:
- Aree di produzione di semiconduttori
- Aree di produzione e composizione farmaceutica
- Camere di isolamento ospedaliere (camere di isolamento per infezioni trasmesse per via aerea - AIIR)
- Camere bianche
- Studi dentistici
- Infermerie scolastiche
Infatti, alla luce dei recenti avvenimenti mondiali, sia i monitor della pressione ambientale che quelli dello stato ambientale stanno diventando sempre più comuni nelle strutture sanitarie. La guida ASHE (American Society of Healthcare Engineers), Controlli di ventilazione delle strutture sanitarie e linee guida per la gestione dei pazienti con sospetto o confermato SArRS-CoV-2 (COVID-19), fornisce raccomandazioni per le camere di isolamento per infezioni trasmesse per via aerea.
Nelle sue raccomandazioni, l'ASHE afferma che le AIIR devono essere a pressione negativa e soddisfare 6-12 ricambi d'aria all'ora a seconda della progettazione dell'edificio e dei criteri della stanza. Inoltre, le camere di isolamento devono essere dotate di un filtro HEPA se ricircolate o verso aree non occupate all'esterno della struttura sanitaria.Inoltre, lo standard 170 dell'ASHRAE, Ventilazione delle strutture sanitarie, fornisce le linee guida da seguire CDC design requirement for airborne infection isolation rooms (AII or AIIR):
- Utilizzo di camere a pressione negativa con stretto monitoraggio della direzione del flusso d'aria mediante manometri o indicatori visivi temporanei o installati nella camera con la porta chiusa
- Le caratteristiche tecniche delle camere a pressione negativa includono la pressione negativa
- Differenziale di pressione di 2,5 Pa (0,01 pollici di colonna d'acqua)
- Minimo di 6 ACH (ricambi d'aria all'ora) per le strutture esistenti, maggiore o uguale a 12 ACH per le aree in fase di ristrutturazione o per le nuove costruzioni
- Aria proveniente da camere a pressione negativa e sale di trattamento scaricata direttamente all'esterno, se possibile
Questi requisiti di progettazione possono essere soddisfatti utilizzando monitor di stato delle camere collegati a sensori periferici che misurano la pressione, il flusso d'aria o l'umidità nella camera di isolamento per infezioni aerotrasportate.
Infine, linee guida ASHRAE per la riapertura sicura delle scuole forniscono nuovi requisiti di progettazione per le strutture scolastiche. I nuovi requisiti di progettazione si applicano sia agli edifici di nuova costruzione che a quelli ristrutturati. Essi includono:
- Criteri di progettazione relativi a temperatura e umidità
- Aula invernale: mantenere una temperatura di 22 °C e un'umidità relativa del 40-50%
- Aula in estate – Mantenere una temperatura di 75 °F e un'umidità relativa del 50-60% Summer classroom – Maintain 75°F and 50-60% RH
- Criteri di progettazione della ventilazione
- Seguire lo standard ASHRAE 62.1
- Aumentare al massimo l'aria esterna
- Disattivare il controllo della domanda
- Utilizzare sensori IAQ esterni per informazioni sull'inquinamento esterno
- Linee guida di progettazione per gli ambulatori scolastici come camere di isolamento per infezioni aerotrasportate

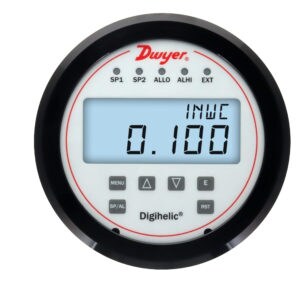

Regolatore di pressione differenziale Digihelic®, Serie DHC Come monitor della pressione ambiente, DwyerOmega raccomanda il suo regolatore di pressione differenziale Digihelic®, Serie DHC. Questo prodotto è uno strumento 3 in 1 dotato di manometro con display digitale, relè di controllo e trasmettitore con uscite sia in corrente che in tensione. La combinazione di queste tre caratteristiche consente di ridurre il numero di strumenti necessari con un unico prodotto, risparmiando spazio, tempo di installazione e costi.
Le unità della serie DHC raggiungono un'accuratezza dell'1,5% o superiore su intervalli estremamente bassi e un'accuratezza dello 0,5% per intervalli pari o superiori a 1 in w.c. Inoltre, la calibrazione può essere eseguita sul campo, rendendo più gestibile il mantenimento dell'accuratezza.
La programmazione dell'unità è semplice grazie al menu integrato. Con 4-20 mA scalabile, uscite di processo di tensione selezionabili e comunicazione Modbus® o BACnet selezionabile, questo controller può facilmente adattarsi alla vostra applicazione.
Monitor dello stato delle camere critiche StabiliSENSE™, serie RSMC Come monitor dello stato delle camere, DwyerOmega raccomanda StabiliSENSE™ Serie RSMC. Questo monitor dello stato delle camere critiche è ideale per applicazioni a bassa pressione differenziale, come le camere di isolamento per infezioni aerotrasportate, ed è il modo perfetto per garantire in modo rapido ed efficiente che le camere siano in condizioni di sicurezza per gli occupanti. Fa molto di più che monitorare la pressione differenziale tra le camere di isolamento e le anticamere o i corridoi; monitora l'umidità relativa, il flusso d'aria e persino lo stato della porta, che sia aperta, chiusa o socchiusa. Inoltre, l'RSMC presenta una deriva minore nel tempo rispetto ad altri monitor, il che significa che richiede meno ricalibrazioni.
I cambiamenti di colore del display grafico del monitor StabiliSENSE™ consentono di determinare chiaramente quando i parametri funzionano entro l'intervallo accettabile (verde), l'intervallo di cautela (giallo) o sono usciti dall'intervallo di funzionamento accettabile (rosso). Ogni RSMC può monitorare fino a tre stanze e visualizza fino a quattro parametri. Infine, grazie al suo design sottile, il monitor di stato della stanza StabiliSENSE™ può essere installato a filo nelle pareti con vincoli di spazio, grazie alla sua profondità di montaggio ridotta di 1,1" (27,5 mm). Per saperne di più sui monitor StabiliSENSE™ e su come possono essere utilizzati nella vostra applicazione,>Per ulteriori informazioni sui monitor StabiliSENSE™ e su come possono essere utilizzati nella propria applicazione, visitate il nostro sito Web all'indirizzo https://dwyer-inst.com/.
Finally, given its slim design, the StabiliSENSE™ room status monitor can be installed flush in walls with space constraints, due to its shallow mounting depth of 1.1" (27.5 mm).
To learn more about StabiliSENSE™ monitors and how they can be used in your application, please visit our website.
