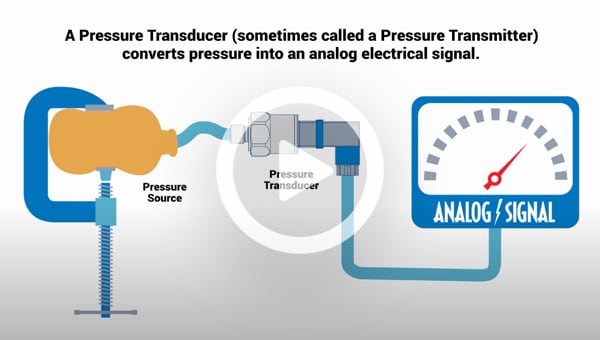

Un trasduttore di pressione, spesso chiamato trasmettitore di pressione, è un dispositivo elettromeccanico progettato per misurare la pressione con un elevato grado di accuratezza. I trasduttori di pressione rilevano la pressione applicata ed emettono un segnale elettrico utilizzando una combinazione di componenti meccanici ed elettrici. Le uscite più comuni dei trasduttori sono la tensione e i milliampere.
Trasduttori di pressione basati sui valori momentanei della pressione
Pressione assoluta
I trasduttori di pressione assoluta misurano la pressione relativa al vuoto perfetto, utilizzando lo Zero assoluto come punto di riferimento. Un esempio è il trasduttore di pressione barometrica. Questi includono anche manometri sigillati, dove il segnale è stato compensato per corrispondere alla pressione manometrica al momento della costruzione.
Pressione manometrica
I trasduttori di pressione misurano la pressione relativa alla pressione atmosferica locale. Un esempio è il sensore di pressione dei pneumatici. Un altro esempio è il sensore di vuoto, i cui segnali sono invertiti in modo da segnalare un valore positivo quando la pressione misurata è inferiore alla pressione atmosferica.
Pressione differenziale
I trasduttori di pressione differenziale misurano la differenza tra due pressioni applicate. Questi trasduttori hanno generalmente una porta di alta pressione e una di bassa pressione. Un esempio comune di pressione differenziale è il monitoraggio dei filtri. Man mano che il filtro si intasa, la pressione differenziale aumenta.
L'uscita elettrica dei trasduttori di pressione
I trasduttori di pressione sono generalmente disponibili con tre tipi di uscita elettrica: millivolt, tensione amplificata e uscita 4-20 mA. Di seguito è riportato un riepilogo delle uscite e dei casi in cui è preferibile utilizzarle.
Trasduttori di pressione con uscita in millivolt
I trasduttori con uscita in millivolt sono normalmente i trasduttori di pressione più economici. L'uscita di un trasduttore in millivolt è nominalmente di circa 30 mV. L'uscita effettiva è direttamente proporzionale alla potenza in ingresso o all'eccitazione del trasduttore di pressione. Se l'eccitazione oscilla, anche l'uscita cambierà. A causa di questa dipendenza dal livello di eccitazione, si consiglia di utilizzare alimentatori regolati con i trasduttori millivolt. Poiché il segnale di uscita è molto basso, il trasduttore non deve essere collocato in un ambiente elettricamente rumoroso. Anche le distanze tra il trasduttore e lo strumento di lettura devono essere mantenute relativamente brevi.
Trasduttori di pressione con uscita in tensione
I trasduttori con uscita in tensione includono un condizionamento del segnale integrato che fornisce un'uscita molto più elevata rispetto a un trasduttore millivolt. L'uscita è normalmente 0-5 Vcc o 0-10 Vcc. Sebbene dipenda dal modello specifico, l'uscita del trasduttore non è normalmente una funzione diretta dell'eccitazione. Ciò significa che spesso sono sufficienti alimentatori non regolati, purché rientrino tutti in un intervallo di potenza specificato. Poiché hanno un'uscita di livello più elevato, questi trasduttori non sono così sensibili al rumore elettrico come i trasduttori millivolt e possono quindi essere utilizzati in ambienti molto più industriali.
Trasduttori di pressione con uscita di corrente
Questi tipi di trasduttori sono noti anche come trasmettitori di pressione. Poiché un segnale 4-20 mA è meno influenzato dal rumore elettrico e dalla resistenza nei cavi di segnale, questi trasduttori sono ideali in caso il segnale debba essere trasmesso su lunghe distanze. I trasduttori di pressione sono generalmente disponibili con tre tipi di uscita elettrica: millivolt, tensione amplificata e 4 - 20 mA. In questo articolo viene spiegato come cablare diversi tipi di trasduttori di pressione in base alla loro uscita.
Successivamente, è necessario convertire un'uscita elettrica in un'unità di misura ingegneristica come PSI o bar.
Di seguito è riportato un riepilogo delle uscite e dei casi in cui è preferibile utilizzarle.
Trasduttori di pressione con uscita in millivolt
I trasduttori con uscita in millivolt sono normalmente i trasduttori di pressione più economici. L'uscita del trasduttore in millivolt è nominalmente di circa 30 mV. L'uscita effettiva è direttamente proporzionale alla potenza in ingresso o all'eccitazione del trasduttore di pressione.
Se l'eccitazione oscilla, anche l'uscita cambierà. A causa di questa dipendenza dal livello di eccitazione, si consiglia di utilizzare alimentatori regolati con i trasduttori millivolt. Poiché il segnale di uscita è molto basso, il trasduttore non deve essere collocato in un ambiente elettricamente rumoroso.
Anche le distanze tra il trasduttore e lo strumento di lettura devono essere mantenute relativamente brevi.
Trasduttori di pressione con uscita di tensione
I trasduttori con uscita di tensione includono un condizionamento del segnale integrato che fornisce un'uscita molto più elevata rispetto a un trasduttore millivolt. L'uscita è normalmente 0-5 Vcc o 0-10 Vcc.
Sebbene dipenda dal modello specifico, l'uscita del trasduttore non è normalmente una funzione diretta dell'eccitazione. Ciò significa che spesso sono sufficienti alimentatori non regolati, purché rientrino in un intervallo di potenza specificato.
Poiché hanno un'uscita di livello più elevato, questi trasduttori non sono così sensibili al rumore elettrico come i trasduttori millivolt e possono quindi essere utilizzati in ambienti molto più industriali.
4-20 mA Output Pressure Transducers
Non è raro utilizzare questi trasduttori in applicazioni dove il cavo di collegamento deve essere lungo almeno 300 metri.">
It is not uncommon to use these transducers in applications where the lead wire must be 1000 feet or more.
Scegli il trasduttore di pressione giusto per la propria applicazione

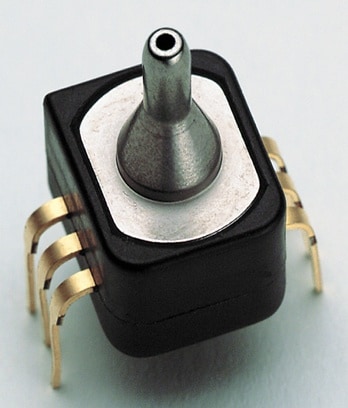

Trasduttori di pressione montabili su scheda PC
I trasduttori di pressione montabili su scheda PC sono generalmente trasduttori di pressione compatti ed economici progettati per essere montati su una scheda PC elettrica e integrati in altri prodotti.

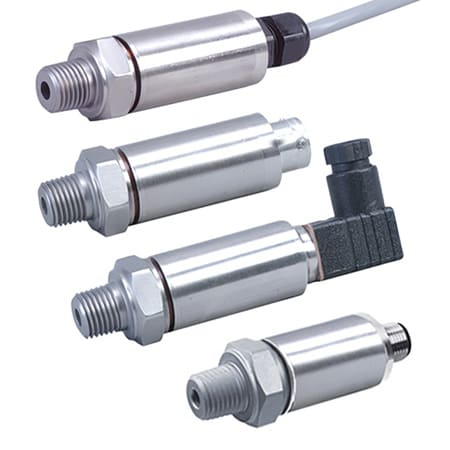

Trasduttori per uso generico
I trasduttori di pressione per uso generico sono i più comuni poiché sono progettati per adattarsi alla più ampia gamma di applicazioni.

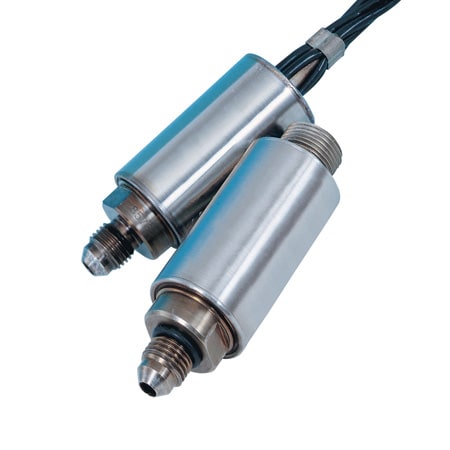

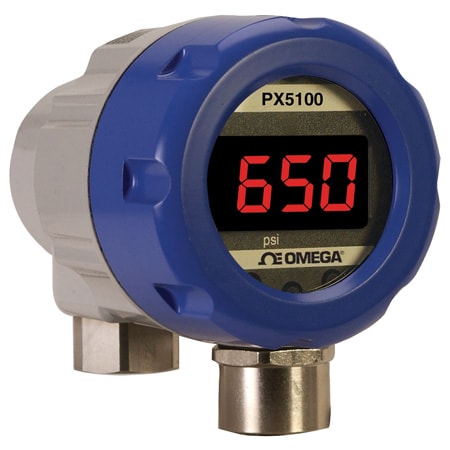

Trasduttori di pressione industriali/per impieghi gravosi
I trasduttori di pressione industriali/per impieghi gravosi sono dotati di una custodia molto più robusta rispetto ad altri trasduttori. Sono progettati per adattarsi ad ambienti industriali gravosi. Spesso dispongono anche di un'uscita 4 - 20 mA che offre una maggiore immunità ai disturbi elettrici, piuttosto comuni negli ambienti industriali.
Trasduttori di pressione ad alta stabilità/alta precisione
La maggior parte dei trasduttori di pressione presenta una precisione pari allo 0,25% del fondo scala o superiore. I trasduttori di pressione ad alta stabilità e alta precisione possono offrire errori fino allo 0,05% del fondo scala, in base al modello. Sebbene siano più costosi dei trasduttori per uso generico, possono essere l'unica opzione se è richiesta un'elevata precisione.

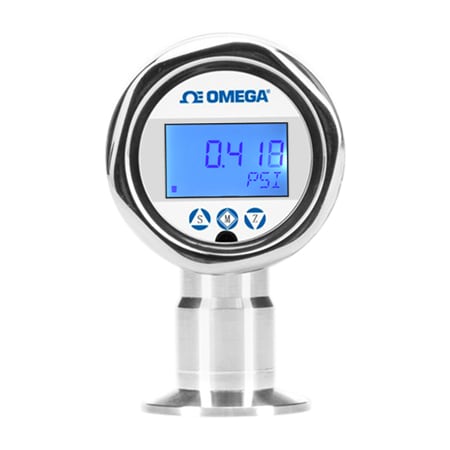

Trasduttori di pressione a membrana a filo
Nei trasduttori di pressione a membrana a filo, la membrana è a filo con il processo. Ciò elimina la cavità sopra la membrana che potrebbe raccogliere sostanze fluide dal processo. In alcune applicazioni, ciò potrebbe essere molto indesiderabile. Tali applicazioni includono il monitoraggio della pressione di alimenti o liquidi con una viscosità molto elevata.
Trasduttori per usi speciali
OMEGA offre una vasta gamma di trasduttori di pressione con caratteristiche speciali. Questi includono trasduttori di pressione progettati per la misura della pressione a temperature molto alte o molto basse, trasduttori di pressione sommergibili, trasduttori di pressione barometrica e trasduttori di pressione con uscita di comunicazione digitale o uscite wireless.
