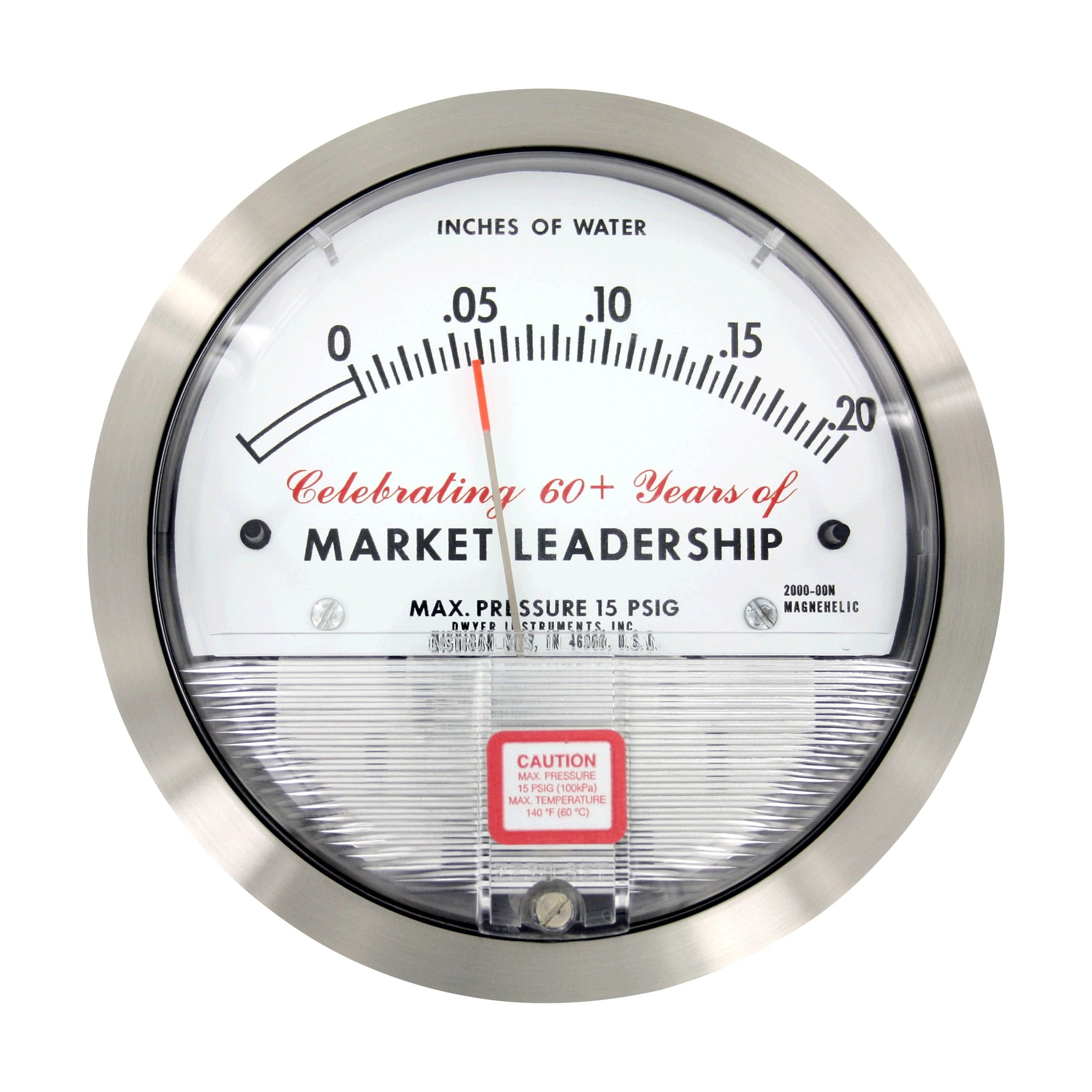

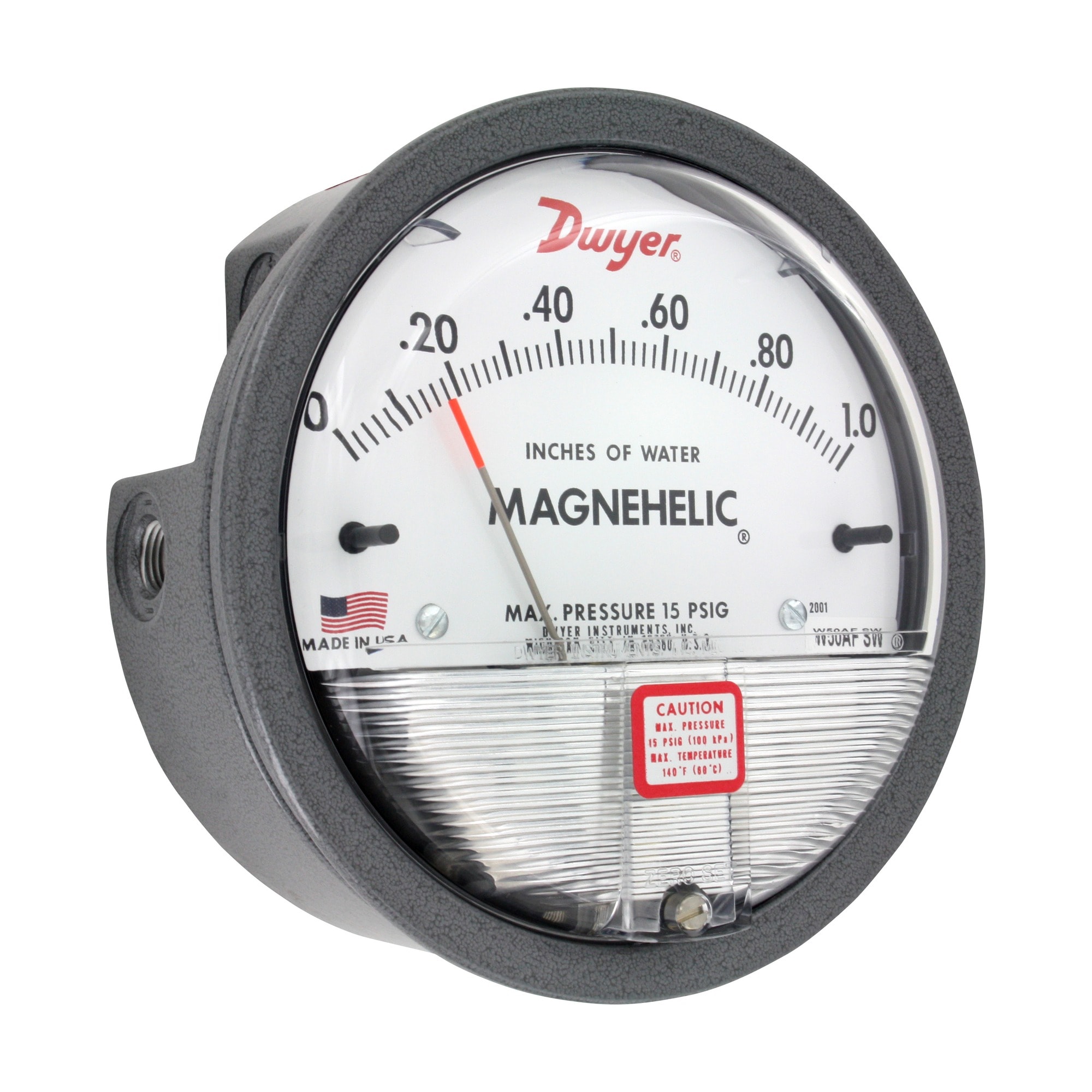

Series-2000-Magnehelic
Manomètre de basse pression différentielle – Pas besoin d'alimentation, IP67
Modèles en stock
- Le manomètre facile à lire à travers une face en plastique non déformante permet une visualisation à distance
- Le design breveté offre une réponse rapide aux variations de pression, ce qui signifie qu’il n’y a aucun délai dans l’évaluation des situations critiques
- Le boîtier durable et robuste et les composants de haute qualité se combinent pour offrir une longue durée de vie et un temps d’arrêt minimisé
- L’option haute précision est deux fois plus précise que le manomètre Magnehelic® standard.
- La lunette offre une bride pour montage affleurant dans un panneau.
- La face en plastique transparent est très résistante à la casse. Elle permet une visualisation non déformée du pointeur et de l’échelle.
- L’échelle litho-imprimée de précision est précise et facile à lire.
- Le pointeur à pointe rouge en tube d’aluminium traité thermiquement est facile à voir. Il est monté rigidement sur l’arbre hélicoïdal.
- Les butées du pointeur en caoutchouc moulé empêchent le dépassement du pointeur sans dommage.
- L’assemblage en « fourche » fournit le montage pour l’hélice, les roulements de l’hélice et l’arbre du pointeur.
- Les roulements à rubis sont montés de manière antichoc; ils assurent un mouvement pratiquement sans friction pour l’hélice. Le mouvement est amorti par un fluide silicone à haute viscosité.
- La vis de réglage du zéro est commodément située dans le couvercle en plastique, accessible sans retirer le couvercle. Le joint torique assure l’étanchéité à la pression.
- L’hélice est fabriquée avec précision à partir d’un alliage à haute perméabilité magnétique. Montée sur des roulements à rubis, elle tourne librement, suivant le champ magnétique pour déplacer le pointeur sur l’échelle.
- Le ressort de plage calibré est en acier ressort plat. La faible amplitude de mouvement assure la constance et une longue durée de vie. Il réagit à la pression sur la membrane. La longueur active est ajustable pour l’étalonnage.
- La membrane en caoutchouc silicone avec joint torique moulé intégralement est soutenue par des plaques avant et arrière. Elle est verrouillée et scellée en position avec une plaque d’étanchéité et un anneau de retenue. Le mouvement de la membrane est limité pour éviter les dommages dus aux surpressions.
- Le boîtier en aluminium moulé sous pression est fabriqué avec précision et traité à l’iridite pour résister à un test de corrosion par brouillard salin de 168 heures. L’extérieur est fini avec un revêtement foncé gris martelé cuit. Une seule taille de boîtier est utilisée pour toutes les options de pression standard, ainsi que pour les montages en surface et affleurants.
- PROTECTION CONTRE LES SURPRESSIONSLe bouchon de sécurité est composé d’un bouchon en caoutchouc à l’arrière qui fonctionne comme une soupape de décharge en se désolidarisant et en ventilant l’intérieur du manomètre lorsque la surpression atteint environ 25 psig (1,7 bar). Pour permettre un chemin libre pour la décharge de pression, quatre cales maintiennent un jeu de 0,023" lorsque le manomètre est monté en surface. Ne pas obstruer l’espace créé par ces cales. Le bouchon de sécurité n’est pas utilisé sur les modèles au-dessus de 180" d’eau, les modèles moyenne ou haute pression, ni sur les manomètres nécessitant un élastomère autre que le silicone pour la membrane. Le bouchon de sécurité ne doit pas être utilisé comme contrôle de surpression du système. Des pressions d’alimentation élevées peuvent toujours provoquer la défaillance du manomètre due à une surpression, entraînant des dommages matériels ou des blessures graves. De bonnes pratiques d’ingénierie doivent être utilisées pour empêcher que votre système ne dépasse les limites des composants.
- Le joint torique du couvercle assure l’intégrité à la pression du boîtier.
- Un aimant au cobalt samarium monté à une extrémité du ressort de plage fait tourner l’hélice sans liaison mécanique.
Series-2000-Magnehelic
À partir de
€
81,78
Modèles en stock
Aper çu du produit
- Précision ± 2 % (modèle -HA ± 1) de l'échelle complète (± 3 % (-HA ± 1,5 %) sur les plages -0, -100PA, -125PA, -10MM et ± 4 % (-HA ± 2 %) sur les plages -00, -60PA, -6MM), sur toute la plage à 70°F (21,1°C).
- Diamètre du cadran 4 po
- Caractéristiques nominales du boîtier IP67
- Matériaux Aluminium ; acrylique
- Orientation de montage Diaphragme vertical
- Limites de pression -20 inHg à 15 psig
- Type de pression Différentiel
- Raccordement au process Remarque Orifices de pression haute et basse en NPT femelle 1/8˝ en double exemplaire - une paire sur le côté et une paire à l'arrière.
- Taille du raccordement au process 1/8 po
- Type de raccordement au process NPT femelle
- Caractéristiques de sécurité Le bouchon de décharge s'ouvre à environ 25 psig (1,72 bar), uniquement pour les manomètres standard.
- ID de série Series-2000-Magnehelic
- Poids 510 g
Le manomètre différentiel Magnehelic® série 2000 offre une solution fiable et facile à lire pour surveiller les faibles pressions différentielles d'air et de gaz non corrosifs, sans nécessiter aucune source d'alimentation. Son diaphragme de précision et son système de mouvement magnétique traduisent les petites différences de pression en lectures mécaniques cohérentes, offrant des performances fiables sur une large échelle d'applications CVC et de processus.
Encastré dans un boîtier en aluminium moulé sous pression durable et scellé selon la norme IP67, le manomètre Magnehelic® résiste aux environnements poussiéreux ou humides, ce qui le rend adapté aux installations intérieures et extérieures. Son affichage analogique clair et complet permet une évaluation rapide de la pression en un coup d'œil, avec une protection contre la surpression intégrée pour plus de sécurité.

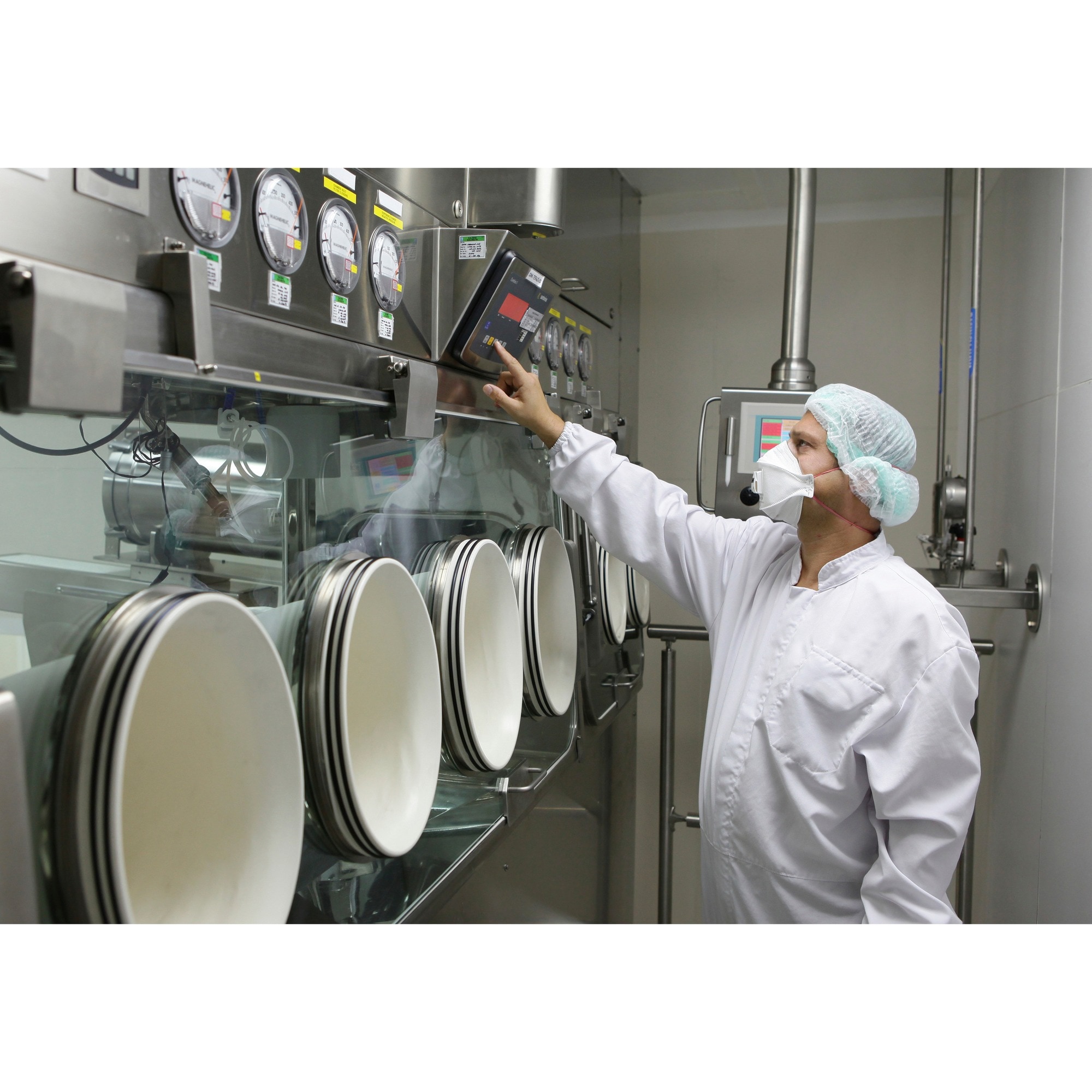

Largement utilisé dans les salles blanches, les systèmes de traitement de l'air, la surveillance des filtres et le contrôle des processus industriels, la série 2000 allie une construction robuste à une grande facilité d'utilisation. Ne nécessitant ni alimentation électrique ni configuration complexe, elle reste une solution de surveillance de la pression incontournable pour des performances fiables et sans entretien.
PDF & Manuels
Series 2000 Catalog Page
magnehelic-2000 - Instruction Manual (A-610/Pipe Mtg Kit)
magnehelic-2000 - Instruction Manual (Air Filter Gages)
magnehelic-2000 - Instruction Manual (HP or MP Option)
magnehelic-2000 - Quick Start Guide
Series 2000 Magnehelic Manual A-27
Series 2000 brochure
View More
View Less
Accessoires
accessoires
Boîtier d'instrument, acier inoxydable 304, finition brossée, compatible avec le manomètre Magnehelic® 2000
926,21 € / pièce
0 En stock
Boîtier étanche aux intempéries, en ABS, compatible avec la série 2000 Magnehelic®, comprend 2 sections de tuyau en silicone précoupé, raccords banjo et connexions de pression filetées préinstallées.
268,92 € / pièce
0 En stock
Boîtier d'instrument, acier inoxydable 304, finition brossée, compatible avec le manomètre Magnehelic® 2000, transmetteur de pression différentielle DM-2000
963,70 € / pièce
0 En stock
Boîtier étanche, ABS, compatible avec les séries 3000MR/MRS Photohelic®, 605 Magnehelic®, DH3 Digihelic® (pour s’adapter, le boîtier de la prise électrique doit être retiré), 2000 Magnehelic® avec options de pression moyenne et élevée
360,29 € / pièce
0 En stock
Boîtier étanche, ABS, compatible avec la Série 2000 Magnehelic®, DM-1000 DigiMag®, DM-2000, Série 605 (avec option -SS), instruments avec option de lunette rétrocompatible
360,29 € / pièce
0 En stock
Kit d'installation, (comprend 2 embouts de pression statique et un tuyau en PVC).
7,58 € / pièce
239 En stock
Air filter kit - adapts any standard Magnehelic® gage for use as an air filter gage. Includes aluminum surface mounting bracket with screws, (2) 5 ft (1.5 m) lengths of 1/4" aluminum tubing, (2) static pressure tips & (2) molded plastic vent valves.
55,09 € / pièce
0 En stock
installation hardware
Support de montage encastré pour manomètre Magnehelic® dans le support. Le support est ensuite monté en surface. Acier avec finition époxy gris martelé. 6,3" x 7,7" x 4,0", 1,30 lb.
46,13 € / pièce
5 En stock
Support plat en aluminium pour montage affleurant du manomètre Magnehelic®. 6,8" x 6,0" x 0,1", 0,35 lb.
40,52 € / pièce
0 En stock
Plaque de montage en surface, aluminium, pour manomètre Magnehelic®.
11,66 € / pièce
4 En stock
Kit de montage affleurant en acier inoxydable pour les manomètres Magnehelic® (Magnehelic® vendu séparément)
145,49 € / pièce
0 En stock
