Was macht ein Fahrrad wirklich leistungsstark? Materialien und Design spielen sicherlich eine Rolle, aber einer der wichtigsten Faktoren ist, wie gut der Rahmen den Kräften des realen Fahrens standhält.
Belastungs- und Vibrationstests in der Fahrradherstellung stellen sicher, dass jeder Rahmen das Gewicht des Fahrers, Straßenvibrationen und seitliche Bewegungen aushalten kann, ohne die Sicherheit oder Leistung zu beeinträchtigen. Durch die Simulation dieser Belastungen unter kontrollierten Bedingungen erhalten die Hersteller Präzision in Bezug auf das Verhalten eines Rahmens und ebnen den Weg für stabilere, zuverlässigere und leistungsstärkere Fahrräder.
Warum Belastungs- und Vibrationstests wichtig sind
Ein Fahrradrahmen ist während der Fahrt komplexen Kräften ausgesetzt. Von der nach unten gerichteten Belastung durch das Gewicht des Fahrers bis hin zu seitlichen Vibrationen auf unebenem Gelände beeinflusst jeder Belastungspunkt die Haltbarkeit, den Komfort und die Sicherheit des Rahmens. Ohne genaue Tests riskieren Hersteller, Fahrräder zu produzieren, die:
- unter Belastung vorzeitig versagen
- übermäßige Vibrationen und Ermüdung des Fahrers verursachen
- nicht den Leistungs- oder Industriestandards entsprechen
Durch die Implementierung wiederholbarer, datengestützter Testsysteme können Hersteller Designs validieren, Materialien vergleichen und ihre Produkte verfeinern, bevor sie auf den Markt kommen.
Der Testprozess

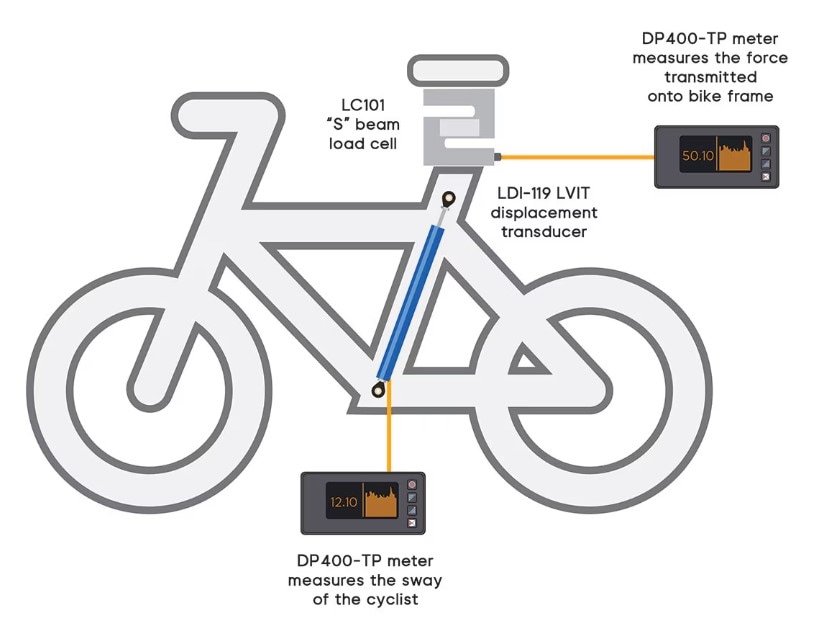

Ein typischer Belastungs- und Vibrationstest für Fahrräder umfasst die folgenden Schritte:
- Montage des Rahmens – Das Fahrrad wird auf einem Prüfstand gesichert
- Messung der Kräfte mit Kraftmesszellen – Eine S-Beam-Kraftmesszelle wird zwischen Rahmen und Sattel installiert, um Zug- und Druckkräfte zu quantifizieren
- Erfassung von Dehnungsdaten – Lineare Dehnungsmessstreifen werden an wichtigen Rahmenelementen angebracht, um Verformungen und Spannungsverteilungen zu messen
- Messung von Vibrationen – Beschleunigungsmesser erfassen Vibrationen im gesamten Rahmen.
- Bewegungserfassung – Ein linearer Wegaufnehmer überwacht Schwankungen und fahrerähnliche Bewegungen
- Simulation realer Einsatzbedingungen – Das Fahrrad wird seitlichen Bewegungen und dynamischen Belastungen ausgesetzt, um die Bedingungen beim Radfahren nachzubilden
- Datenprotokollierung – Datenlogger erfassen, speichern und übertragen hochauflösende Daten zur Analyse an eine beliebige Plattform
Diese umfassende Konfiguration stellt sicher, dass Ingenieure detaillierte, wiederholbare Daten erhalten, die die Leistung des Rahmens unter realen Einsatzbedingungen widerspiegeln.
Ergebnisse und Vorteile
Durch die Integration dieser Schritte können Hersteller:
- die Festigkeit und Leistung des Rahmens vor der Markteinführung validieren
- Optimierung der Konstruktionen zur Reduzierung von Schwachstellen und zur Verbesserung des Fahrkomforts
- Sicherstellung der Einhaltung von Leistungsstandards und Vorschriften zur Sicherheit
- Generierung wiederholbarer, hochauflösender Daten für die Konstruktionsvalidierung und Produktvergleiche
Für Fahrradhersteller bedeutet dies eine höhere Qualität und zuverlässigere Fahrräder. Für die Fahrer bedeutet es Vertrauen und Sicherheit bei jeder Fahrt.
Innovative Lösungen von DwyerOmega
S-Beam-Wägezellen der Serie LC103B
Kompakt, aus Edelstahl, und IP67-zertifiziert, diese S-Beam-Wägezellen der Serie C103B messen sowohl Zug- als auch Druckkräfte. Mit Kapazitäten von 25 bis 20.000 lbs erfüllen sie die Standards für Genauigkeit OIML R60 C3 und werden häufig in Waagen, Kränen und Prüfständen eingesetzt.
SGD-LINEAR1-AXIS Dehnungsmessstreifen
Diese Linearen Dehnungsmessstreifen verfügen über eine in Polyimidfolie versiegelte geätzte Konstantanfolie und ermöglichen präzise Dehnungsmessungen unter statischen und dynamischen Bedingungen. Diese Messstreifen sind flexibel, langlebig und für die Präzision der Spannungsanalyse ausgelegt.
ACC787A-Beschleunigungsmesser
Diese flachen Beschleunigungsmesser aus Edelstahl liefern auch in rauen Umgebungen zuverlässige Vibrationsdaten. Sie sind robust und korrosionsbeständig und erfassen Vibrationssignaturen, die für die Validierung der Rahmenkonstruktion entscheidend sind.

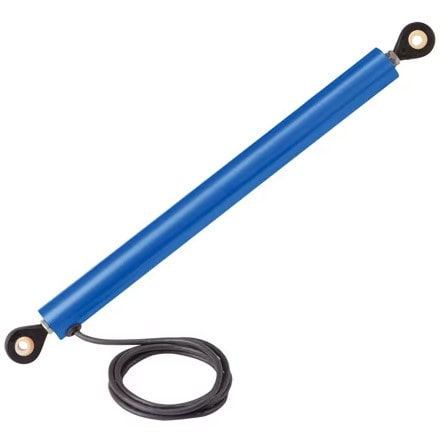

LDI-119 LVIT-Positionssensoren
Diese LVIT-Linearpositionssensoren sind für die genaue Wegmessung ausgelegt. Mit Messbereichen von 25 bis 200 mm verhindern sie mechanischen Verschleiß und lassen sich leicht in Prüfständen installieren.

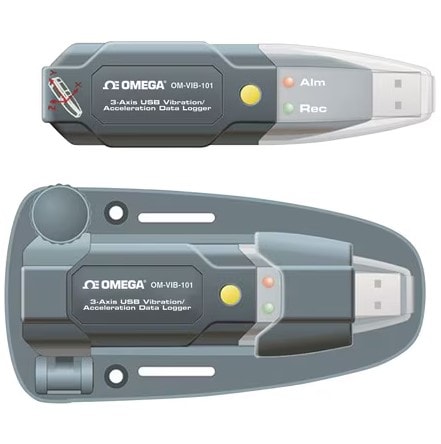

OM-VIB-101 Vibrationslogger
Diese kompakten USB-Datenlogger zeichnen dreiachsige Beschleunigung, Neigung und Bewegung auf. Mit einer Speicherkapazität von bis zu 327.600 Datenpunkten bieten sie Ingenieuren ein leicht zugängliches, PC-kompatibles Analysewerkzeug.
DwyerOmega in der Praxis
Argon 18: Leidenschaft für Leistung
Argon 18 Rennräder sind bei der Tour de France, bei Triathlons und bei Straßenrennen auf der ganzen Welt zu finden.Sehen Sie sich das Video an, um zu erfahren, wie DwyerOmega sich mit dem Argon 18-Team zusammengetan hat, um ein Teil des Puzzles für diese leistungsstarken Fahrräder zu werden.
Nehmen Sie noch heute Kontakt mit einem DwyerOmega-Experten auf!
