So testen Sie die Belastbarkeit in Steuerkabeln Produktprüfung

Anwendung

Steuerkabel spielen eine entscheidende Rolle für die Sicherheit und den Betrieb einer Vielzahl von mechanischen und elektromechanischen Geräten, darunter Rasenmäher und Fahrräder. Produktentwicklungstests sind erforderlich, um sicherzustellen, dass Steuerkabel über eine ausreichende Zugfestigkeit für den Einsatz unter typischen Betriebsbedingungen verfügen, und um die maximalen und minimalen Belastungen festzulegen, denen die Kabel während des Betriebs ausgesetzt sein können.

In dieser Anwendung wird die Belastungsprüfung des Steuerkabels in einer speziell entwickelten Klimakammer unter Verwendung einer Wägezelle durchgeführt. Die Prüfung kann sowohl unter geringen Belastungen als auch unter Einwirkung größerer Axialkräfte durchgeführt werden, um die minimalen und maximalen Toleranzen für das Kabel zu ermitteln.

Zu den weiteren spezifischen Anforderungen dieser Anwendung gehört, dass die Wägezelle seitlichen und Scherkräften standhalten, die durch die Stange geleitete Wärme tolerieren und ihre Genauigkeit bei Temperaturen im Messbereich von etwa -1 °C bis 32 °C beibehalten muss. Die meisten Wägezellen können konstante Axialkräfte tolerieren, aber nur wenige halten Scherkräften oder seitlichen Belastungen stand. Balken-Wägezellen sind die beste Wahl für den Einsatz unter Bedingungen, bei denen nicht-axiale Kräfte auftreten können, wie beispielsweise in dieser Anwendung.

In dieser Anwendung verwendete OMEGA-Produkte

LCEB

50 lbf, ± 0,03 %, Linearität, 3 mV/V Ausgang, Kabel

Erfahren Sie mehr

Produkte

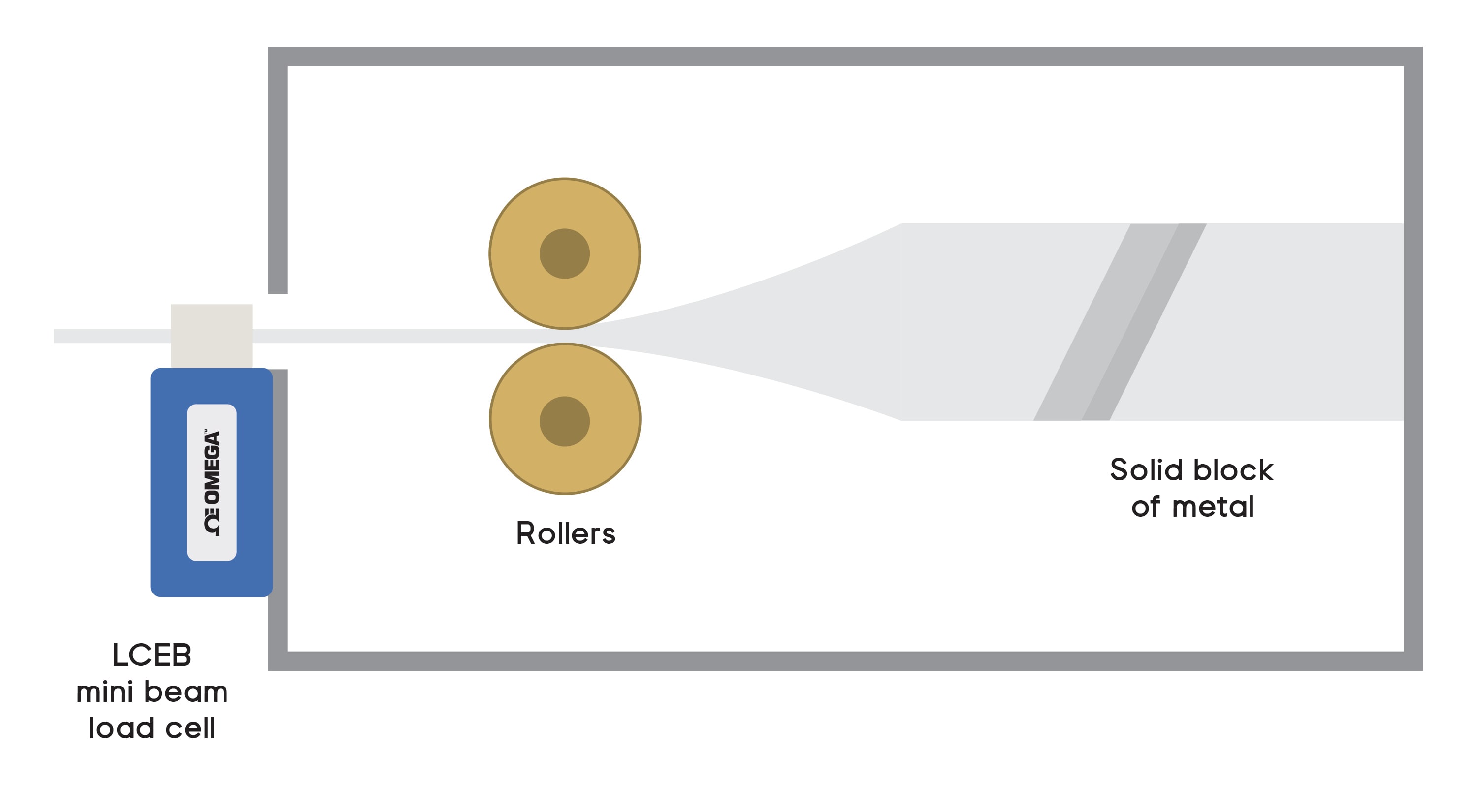

Die obige Abbildung zeigt das Schema des Lastprüfsystems. Die Lösung umfasst zwei OMEGA-Produkte:

LCEB-50: Diese Mini-Balken-Wägezelle bietet eine außergewöhnliche Genauigkeit bei der Kompression, wenn sie in kontrollierten Umgebungen eingesetzt wird. Sie ist klein, hat ein geringes Kriechen und eine ausgezeichnete Temperaturkompensation und kann Scherkräften und seitlichen Belastungen standhalten.

DP400S: Ein Hochgeschwindigkeits-Dehnungsmessgerät, das als Ausgangsanzeige für Wägezellen und Drucksensoren konzipiert ist, über eine isolierte Stromversorgung verfügt und eine programmierbare Umwandlungsfrequenz von bis zu 1,2 kHz sowie eine Auflösung von bis zu 24 Bit bietet.

So funktioniert es

1. Befestigen Sie das Steuerkabel so in der Klimakammer, dass ein Teil des Kabels nach außen auf die kleine Plattform ragt, auf der sich die Wägezelle befindet.
2. Berechnen Sie die für die Testergebnisse erforderliche Genauigkeit.
3. Vergewissern Sie sich, dass das Dehnungsmessgerät auf die richtige Anzahl von Dezimalstellen kalibriert ist.
4. Üben Sie Kraft auf die Ladefläche aus.
5. Messen Sie die auf das Kabel ausgeübte Dehnungskraft.
6. Zeigen Sie die Ergebnisse auf dem Dehnungsmesser an.
7. Lesen Sie die Ergebnisse ab und zeichnen Sie sie auf.

Ergebnisse

Das Messsystem war in der Lage, die Leistung des Steuerkabels während des Testverfahrens genau zu messen. Dadurch kann der Produkttester überprüfen, ob das Kabel den Mindest- und Höchststandards für die Belastbarkeit entspricht.

Profi-Tipp

Wenn eine Anwendung eine Wägezelle mit hoher Auflösung und Genauigkeit über einen großen Messbereich erfordert, wählen Sie eine hochgenaue Scherbalken-Wägezelle.
