Anwendung

Zur Messung der Biegespannung muss die durchschnittliche Kraft bestimmt werden, die auf die Materialien ausgeübt wird, um eine wiederholbare, gleichmäßige Oberfläche zu erzielen. Wägezellen bieten eine genaue und reaktionsschnelle Methode zur Messung kleiner Lastinkremente, was für die Bestimmung der geeigneten Kraft für wiederholbare Ergebnisse von entscheidender Bedeutung ist.

Die Wägezelle sollte auf dem Rollenarm platziert werden. Wenn das biegbare Material, z. B. Blech, durch die Walzen der Maschine läuft, übt der Kipphebel eine Kraft aus, um das Material zu biegen. Die Wägezellen messen die ausgeübte Kraft.

Diese Anwendung wurde zwar speziell für die Messung der Biegekraft einer Blechbiegemaschine entwickelt, kann aber auch für andere ähnlich biegbare Materialien wie Laminate, Glas oder Kunststoffe verwendet werden.

In dieser Anwendung verwendete OMEGA-Produkte

QuickShip 500 lbf, ± 0,1 %, Linearität, 2 mV/V Ausgang, Kabel
LC703
500 lbf, ± 0,1 %, Linearität, 2 mV/V Ausgang, Kabel
Erfahren Sie mehr
1/8 DIN Thermoelement- und RTD-Panelmeter mit großem, auswählbarem Farbdisplay
DP25B-E-Series
1/8 DIN Thermoelement- und RTD-Panelmeter mit großem, wählbarem Farbdisplay
Erfahren Sie mehr

Produkte

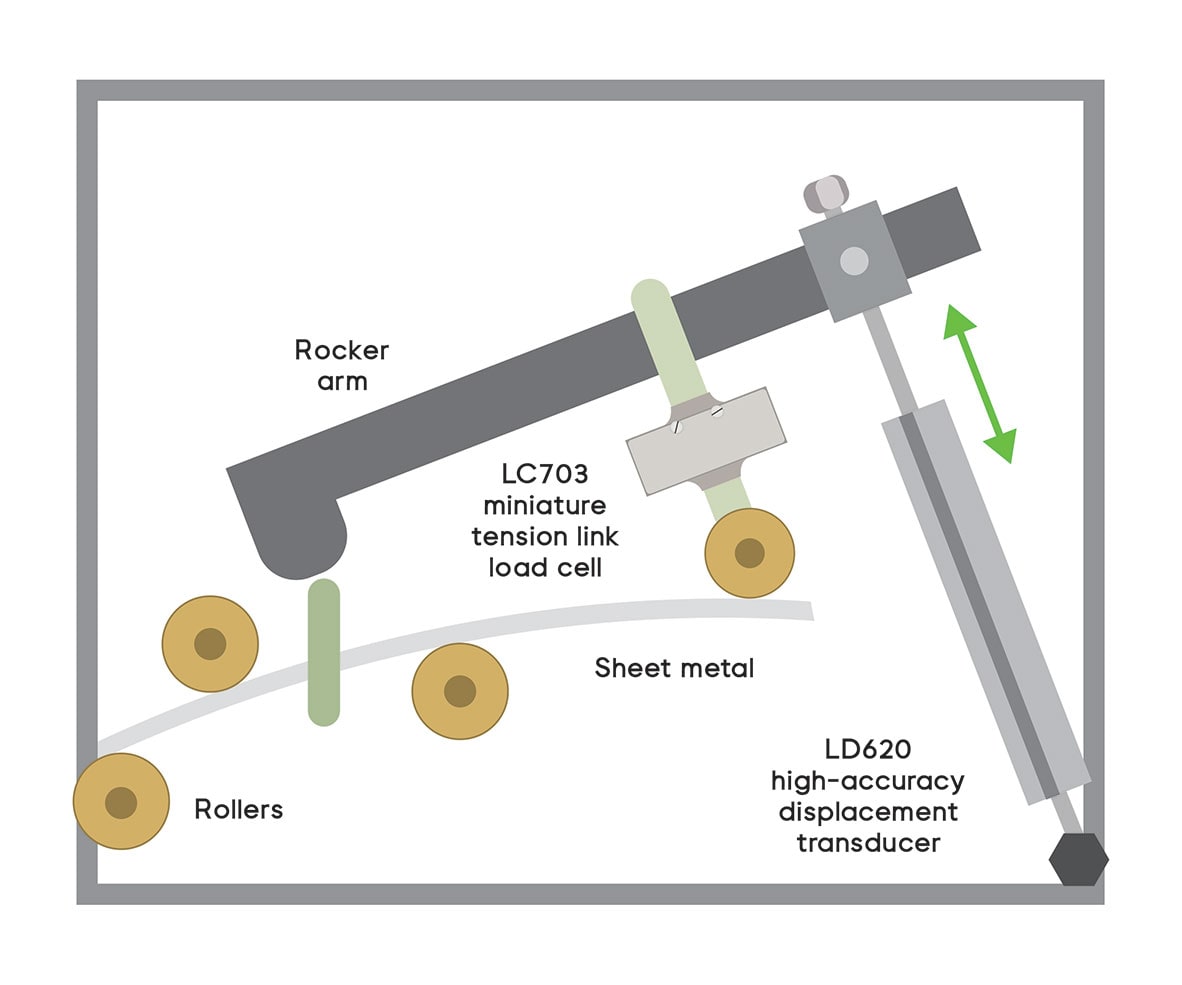

Die obige Abbildung zeigt eine schematische Darstellung der Blechbiegemaschine einschließlich der Platzierung der Wägezelle. Die Anwendung besteht aus zwei Produkten:

LC703-500: Diese Miniatur-Wägezelle mit niedrigem Profil verfügt über ein robustes Industriedesign und eine 5-Punkt-Kalibrierung mit 59-kOhm-Shunt-Berechnungsdaten. Diese Wägezelle bietet außerdem eine hohe Genauigkeit sowohl bei Zug- als auch bei Druckbetrieben.

DP25B-S: Diese Wägezelle oder Dehnungsmessstreifen-Messvorrichtung ist genau, wirtschaftlich und einfach zu programmieren und eignet sich ideal für den Einsatz mit Wägezellen. Vier volle Ziffern und eine vereinfachte Skalierung erleichtern die Einstellung und das Ablesen der Anzeige.

So funktioniert es

  1. Die Blechbiegevorrichtung verfügt über mehrere Walzen, durch die ein Blechprobenstück oder ein anderes biegbares Material geführt wird.
  2. Während das Material durch diese Walzen geführt wird, übt der Kipphebel eine Kraft aus, um das Material zu biegen.
  3. Der Kipphebel ist außerdem am Fundament der Maschine befestigt. Dadurch bewegt sich der Arm in derselben Bewegung auf und ab.
  4. Die Wägezelle ist am Kipphebel befestigt und misst die Kraft, die der Kipphebel zum Biegen der Materialien aufwendet.
  5. Ein Datenlogger, der in Verbindung mit der Wägezelle verwendet wird, kann zum Auslesen der verschiedenen Kraftmessungen verwendet werden.
  6. Wenn die aufgebrachte Kraft durchgehend zu einem gebogenen Material mit einer gleichmäßigen Oberfläche führt, wird die aufgebrachte Kraft als korrekt bewertet.

Ergebnisse

Durch den Einsatz von Zug- und Druckkraftmesszellen in dieser Anwendung konnte der Kunde genau bestimmen, wie viel Kraft für wiederholbare Ergebnisse einer gleichmäßigen Oberflächenbeschaffenheit beim Biegen von Blechen optimal ist.

Profi-Tipp

In Anwendungen wie dieser, bei denen eine axiale Belastung vorliegt und Biegekräfte gemessen werden müssen, ist es vorzuziehen, eine Wägezelle mit Zug- und Druckmessung zu verwenden.
