Dwyer Instruments, Inc. bietet viele Arten von Durchflussmessprodukten an, darunter Blenden, die als Durchflusssensorelement mit einem Differenzdruckmonitor verwendet werden.
Blenden sind ein primäres Durchflusselement, das den Durchfluss einer Flüssigkeit durch die Blende erfasst, indem es den Druckabfall über die Blende misst. Wenn eine Flüssigkeit durch eine Verengung in einem Rohr fließt, entsteht ein Druckunterschied zwischen dem stromaufwärts und stromabwärts gelegenen Bereich der Verengung. Dieser Druckunterschied ist gemäß dem Bernoulli-Prinzip proportional zur Durchflussrate, ähnlich wie bei einem Pitotrohr. Blenden werden häufig verwendet, da sie einfach zu handhaben, kostengünstig, für Gase und Flüssigkeiten geeignet und von geringer Wartung bedürfen. Allerdings weisen sie große Druckverluste auf, wobei etwa 50 % des Druckabfalls nicht wiederherstellbar sind.

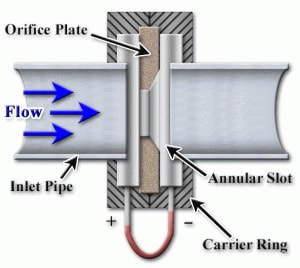

Eine Blende ist eine kreisförmige Platte, die in ein Rohr eingesetzt wird und eine Öffnung für den Durchfluss aufweist. Der Durchmesser des Lochs ist kleiner als der des Rohrs, wodurch eine Durchflussbegrenzung und ein Druckabfall entstehen. Das Loch befindet sich meist in der Mitte der Platte und ist konzentrisch, kann aber auch versetzt und exzentrisch sein. Exzentrische Platten werden in Anwendungen eingesetzt, bei denen die Bildung von Gasblasen oder Sedimenten ein Problem darstellt. Die Platte wird in das Rohr zwischen Flanschen montiert, die sie an ihrem Platz halten.
Eine Blende verfügt über zwei Druckanschlüsse am Außenring, an die Schläuche zum Differenzdruckmessgerät angeschlossen werden. Wenn nur eine lokale Anzeige erforderlich ist, wird häufig ein Differenzdruckmessgerät wie das Magnehelic®-Differenzdruckmessgerät mit Quadratwurzelskala zum Ablesen des Durchflusses verwendet. Zur Übertragung der Durchflussrate wird ein Differenzdruck-Transmitter verwendet, beispielsweise der Digihelic®-Differenzdruckregler der Serie DH3 für Gase oder der Explosionsgeschützter Differenzdruck-Transmitter für Flüssigkeiten. Beide bieten eine lokale Anzeige und Quadratwurzelberechnung für die direkte Durchflussmessung mit einer Blende.
