Mesure de la vitesse de l'air à l'aide d'une plaque à orifice

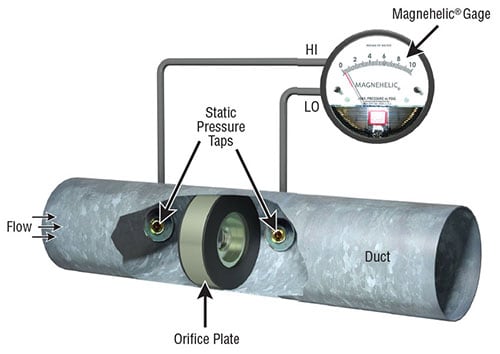

Dans cette configuration, le manomètre Magnehelic® série 2000 mesure les vitesses d'air plus élevées en fonction de la chute de pression à travers une plaque à orifice à bords tranchants dans le tuyau. Les chutes de pression peuvent être converties en vitesse d'air à l'aide des données fournies par le fabricant pour la plaque à orifice. Les détails concernant les tailles disponibles, les plages, l'installation et les limitations sont disponibles auprès des fabricants de plaques à orifice et dans les manuels standard. Un Manomètre incliné Durablock® ou un pressostat/manomètre différentiel Photohelic® série A3000 peuvent également être utilisés. En plus de la jauge à lecture visuelle, le commutateur/jauge Photohelic® fournit un signal d'alerte ou une fonction de contrôle d'arrêt. Les prises de pression doivent être situées sur le côté ou le dessus du tuyau ou du conduit afin d'empêcher la condensation de s'écouler dans les lignes ou les jauges de détection.
