La sfida

Un cliente dell'industria cartaria desiderava misurare il flusso della pasta di cellulosa su una linea SS da 250 mm con un flusso medio di 120-150 l/s e una temperatura della pasta di 45°, ma con una condizione insolita: il 10,8% di solidi e il resto acqua. Avevano bisogno di un flussimetro per controllare le prestazioni e preferivano un dispositivo portatile/Clamp-on per misurare il flusso.

Il cliente utilizza regolarmente un flussometro elettromagnetico rivestito in PTFE per misurare il flusso della pasta di carta, ma quando l'impianto viene fermato per manutenzione, la pasta densa "ricade" lungo il tubo fino alla pompa nel seminterrato, a circa 5 metri di profondità, e provoca un vuoto dietro di sé. Questo alla fine strappa il rivestimento in PTFE dall'interno del misuratore e i contenuti solidi rimangono bloccati al suo interno. Per controllare le prestazioni era necessario un dispositivo Clamp-on semplice e portatile con ripetibilità.

Prodotti OMEGA utilizzati in questa applicazione

Prodotto utilizzato

Un flussometro a ultrasuoni Doppler con opzione Clamp-on è adatto per tubi e portate di grandi dimensioni. È dotato di un'uscita da 4-20 mA e di una lunga lunghezza cavo, che può essere collegato direttamente alla sala di controllo.

La soluzione

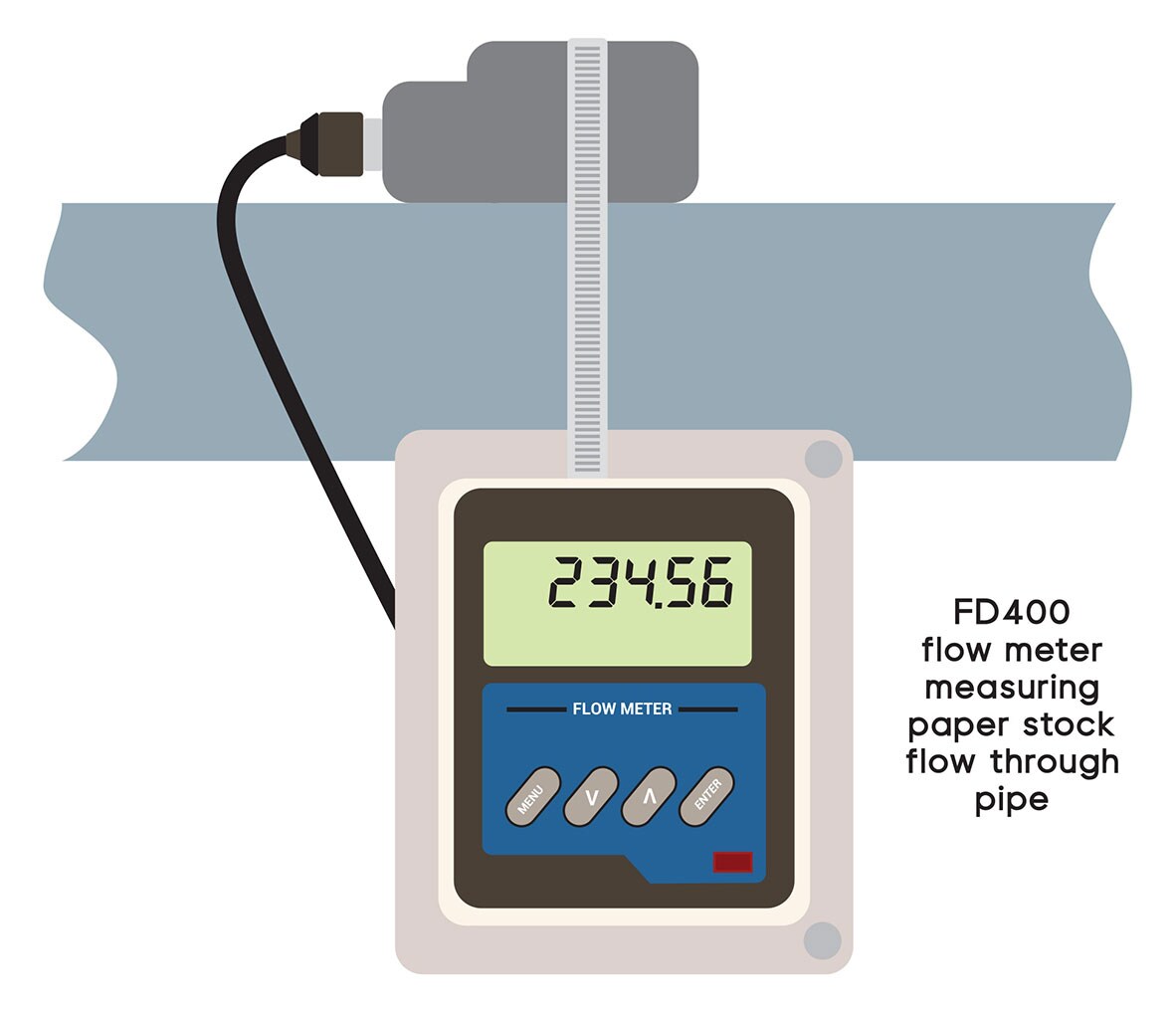

Il misuratore di portata FD-400 trasmette ultrasuoni attraverso la parete del tubo o dalla punta della sonda nel liquido che scorre utilizzando cristalli piezoelettrici contenuti nel trasduttore e nella punta della sonda. Il suono viene quindi riflesso dai riflettori sonori sospesi nel liquido e registrato dal ricevitore. Se i riflettori sonori si muovono all'interno del percorso di trasmissione del suono, le onde sonore vengono riflesse con una frequenza spostata (frequenza Doppler) rispetto alla frequenza trasmessa. La differenza tra le 2 frequenze è direttamente proporzionale alla velocità dei riflettori sonori, determinando una portata del liquido che viene convertita in varie unità definite dall'utente.

Caratteristiche principali

  • Dispositivo Clamp-on adatto per liquidi e solidi di 100 micron o più grandi.
  • Dispositivo non intrusivo che può essere montato direttamente su tubazioni da 6 mm fino a 3050 mm.
  • Ampio intervallo di velocità di flusso da 0,05 a 9 metri al secondo.
  • Accuratezza di calibrazione del 2%, con predisposizione per involucri esterni.
  • Staffa di montaggio a parete inclusa.
  • Certificato di calibrazione NIST.
  • Disponibili opzioni standard e per alte temperature.
  • Lunghezze cavi fino a 100'.

In conclusione, l'FD400 è una scelta adeguata per l'industria della carta. Questo dispositivo Clamp-on funziona bene su tubi di diverse dimensioni, con una lunga lunghezza cavo. Il 10,8% di solidi presenti nella carta non costituisce un problema e le portate possono essere misurate in modo accurato e costante.

Suggerimento professionale

I flussometri a ultrasuoni Doppler funzionano al meglio in presenza di contenuti solidi/bolle d'aria insieme ai liquidi.
