Applicazione
Nell'ambito del processo di garanzia della qualità delle apparecchiature di refrigerazione quali frigoriferi, congelatori e binari refrigerati, è necessario verificare che le apparecchiature funzionino entro i parametri specificati. I test di prestazioni programmati a intervalli prestabiliti garantiscono che un'unità rientri nelle specifiche e che eventuali condizioni fuori specifica vengano corrette. È possibile raccogliere i dati relativi alla temperatura minima, massima e media di un'unità per verificare che rientrino nei valori prestabiliti.
Il monitoraggio wireless della temperatura sta diventando sempre più popolare per gestire questo tipo di test delle prestazioni, poiché i test manuali delle prestazioni della temperatura possono richiedere molte risorse, essere inefficienti e inaffidabili.
Prodotti OMEGA utilizzati in questa applicazione
Prodotti

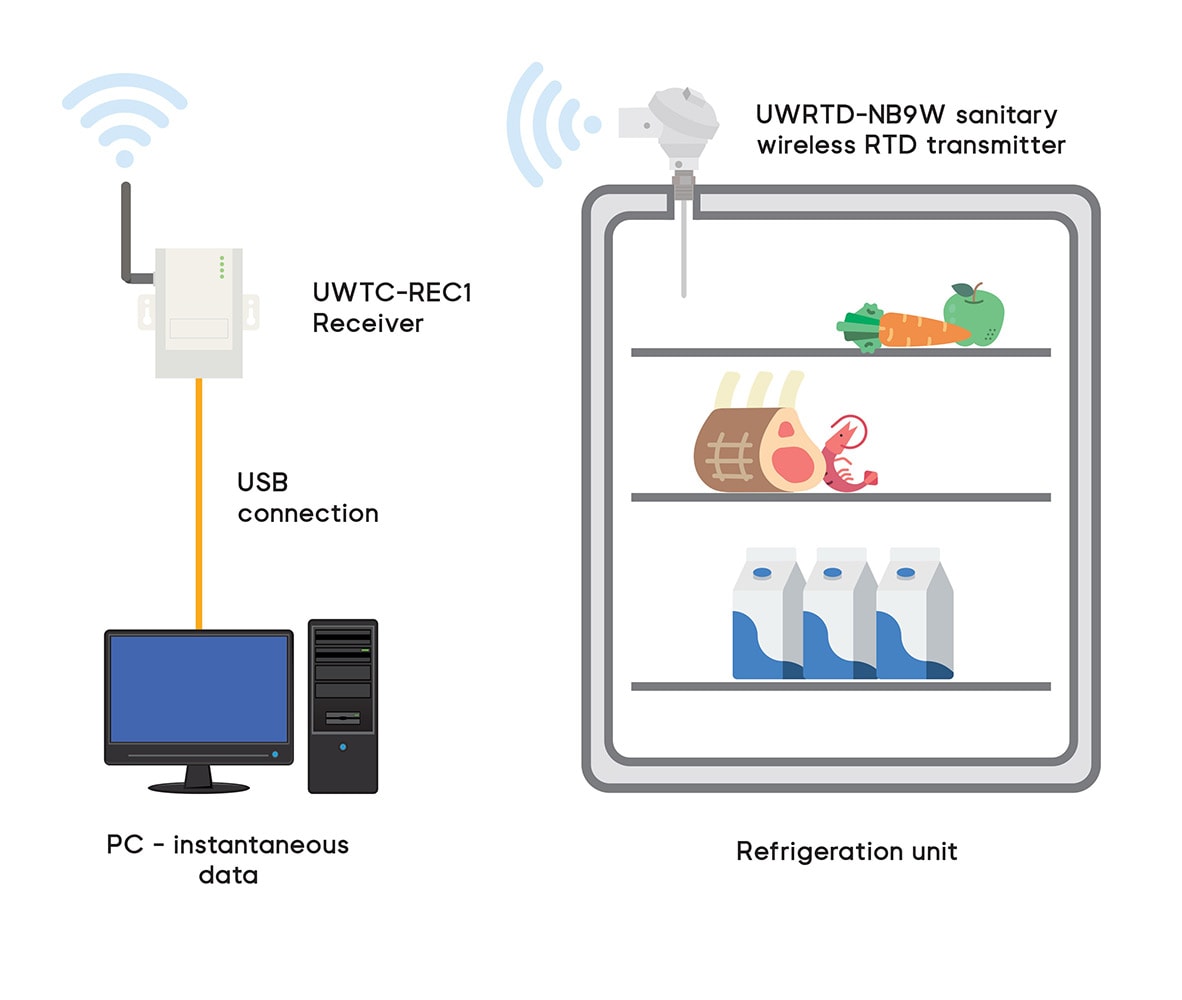

La figura sopra mostra lo schema del sistema di monitoraggio wireless della temperatura. L'applicazione è composta da tre prodotti:
UWTC-2: un trasmettitore wireless RTD e termocoppia con un connettore termocoppia e RTD autonomo, compatto e alimentato a batteria che trasmette le letture a un ricevitore host fino a 120 m (400') di distanza.
UWTC-REC1: un ricevitore a 48 canali con connessione USB riceve i segnali trasmessi dai trasmettitori della serie OMEGA UWTC. Visualizza, registra e graficizza i dati relativi alla temperatura ambiente su un PC, utilizzando il software TC Central, incluso con ogni unità.
UWTC-ANT-LR: Questa antenna opzionale ad alte prestazioni estende la portata del trasmettitore UWTC-2.
Come funziona
Poiché è necessario poter inserire l'indirizzo del ricevitore nei trasmettitori, l'installazione e la configurazione devono seguire questo ordine:
- Collegare il ricevitore al PC tramite USB.
- Configurare il ricevitore con un indirizzo.
- Verificare l'indirizzo del ricevitore.
- Scollegare il ricevitore dal PC.
- Collegare i trasmettitori.
- Assegnare un ID a ciascun trasmettitore.
- Verificare che ciascun trasmettitore sia collegato al ricevitore.
- Collegare il ricevitore.
Risoluzione dei problemi: se un trasmettitore non viene visualizzato sul display del PC, significa che non è stato inserito l'indirizzo corretto del ricevitore nel trasmettitore. Riconfigurare il trasmettitore con l'indirizzo corretto del ricevitore.
Risultati
Utilizzando un sistema di monitoraggio wireless della temperatura, il produttore in questa applicazione è stato in grado di testare contemporaneamente più prodotti di refrigerazione in più punti dell'area di assemblaggio, aumentando l'efficienza complessiva dei test delle prestazioni.
Suggerimento professionale
Quando è necessario monitorare la temperatura in più luoghi o punti, l'utilizzo di fili per termocoppie può essere costoso ed è soggetto a interferenze elettriche in un ambiente di produzione. Anche il wireless può avere problemi di interferenza dovuti ai segnali RF, ma spesso è possibile utilizzare un'antenna a lungo raggio per superare questa sfida, rendendo il wireless una soluzione più economica e facile da installare.
