Introduzione
Le valvole a sfera sono progettate per essere utilizzate in una varietà di applicazioni e mercati, ma una valvola a sfera con porta a V offre l'ulteriore possibilità di essere utilizzata come valvola di controllo dove necessario. La principale differenza è rappresentata da una porta a V sagomata nella sfera, disponibile solitamente con un angolo di 15°, 30°, 45°, 60° o 90°, che produce una caratteristica di flusso percentuale uguale per un controllo migliore. Le valvole a sfera a V sono note per offrire una serie di vantaggi nelle applicazioni di controllo del flusso, soprattutto se confrontate con valvole di controllo più grandi e costose.

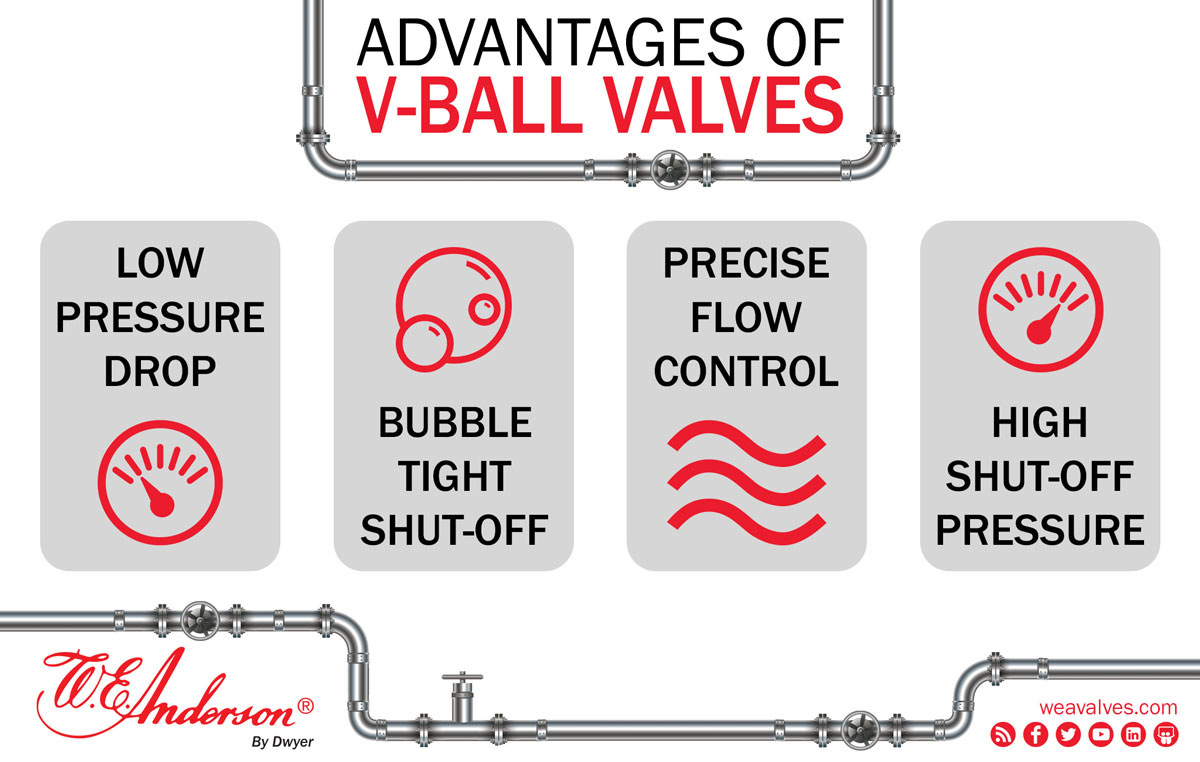

Bassa caduta di pressione
Il design a porta a V consente al materiale di fluire direttamente attraverso la valvola, riducendo al minimo la caduta di pressione attraverso la valvola. Le valvole a sfera a V hanno anche coefficienti di flusso (Cv) più elevati rispetto ad altri tipi di valvole di controllo di dimensioni simili; ciò significa che è possibile utilizzare una valvola a sfera a V più piccola per ottenere le stesse portate di una valvola di controllo comparabile di dimensioni maggiori.
Chiusura a tenuta stagna
Le valvole a sfera con porta a V utilizzano il "principio della sfera mobile", che garantisce una chiusura a tenuta stagna oltre al controllo modulante del flusso. In caso la valvola sia chiusa, la pressione a monte spinge la sfera contro la sede a valle, migliorando così la tenuta. Queste valvole possono controllare o interrompere il flusso bidirezionale, il che si rivela particolarmente vantaggioso nelle applicazioni con gas. Le valvole di controllo comparabili richiedono spesso valvole di chiusura aggiuntive; le valvole a sfera V eliminano la necessità di queste valvole aggiuntive, consentendo all'utente di risparmiare sui costi e riducendo il numero complessivo di componenti nel sistema.
Controllo preciso del flusso

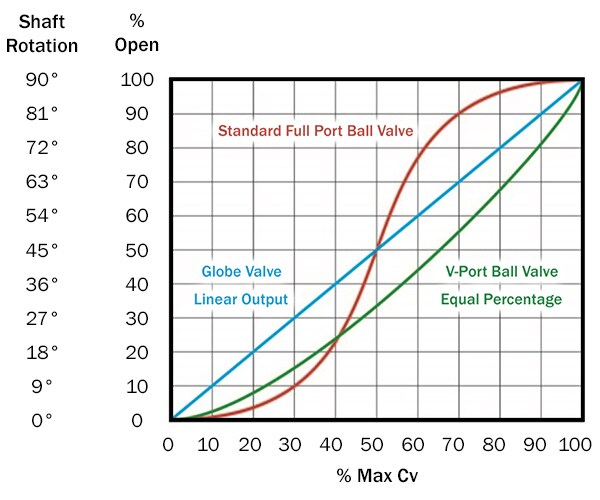

Le valvole a sfera a V lavorate con precisione sono disponibili con aperture a V di 60° e 90° e offrono caratteristiche di flusso a percentuale uguale. Quando la sfera ruota, è possibile ottenere le portate desiderate posizionando la sfera in qualsiasi punto compreso tra 0° e 90°. Anche il tempo di risposta è aumentato grazie alla possibilità di utilizzare attuatori più piccoli con queste valvole.
Elevata pressione di chiusura
Le valvole a sfera a V sono caratterizzate da una rotazione della sfera di un quarto di giro (90°), che consente loro di funzionare e chiudersi a pressioni operative molto più elevate. Per questo motivo, è possibile utilizzare attuatori più piccoli con coppia inferiore, con conseguente risparmio sui costi e maggiore efficienza nell'applicazione dell'utente.
Conclusione
Le valvole a sfera con porta a V di W.E. Anderson sono state progettate per offrire caratteristiche di flusso massimo notevolmente superiori rispetto alle valvole di controllo di dimensioni simili, oltre a offrire dimensioni più ridotte, peso più leggero e costi inferiori. La valvola a sfera in Acciaio inox NPT, serie WE06, e la valvola a sfera a V in Acciaio inossidabile flangiata, serie WE07, offrono al mercato un controllo del flusso altamente accurato in un pacchetto compatto di valvole a sfera.
