In un ambiente con calore intenso, come gli inceneritori di rifiuti solidi, la sinterizzazione di metalli in polvere o i forni a gas o a petrolio, è necessaria una sonda a termocoppia in grado di resistere al calore estremo. Il cavo con isolamento minerale (cavo MI) è la scelta ideale grazie alla sua bassa infiammabilità anche se esposto ad alte temperature. Resiste inoltre all'ossidazione, consentendo misurazioni precise.
A causa dell'uso del cavo MI in processi critici in ambienti ad alta temperatura, la scelta di sensori con cavo MI che mantengano la loro precisione e durata nel tempo è una considerazione importante. Ad esempio, sarebbe estremamente pericoloso se i regolatori di temperatura utilizzati nelle centrali nucleari per monitorare le temperature del nocciolo non ricevessero letture accurate, e sarebbe difficile riparare o sostituire i cavi in quell'ambiente.
Application Flexibility
Test delle prestazioni dei cavi MI
To help determine the performance of different probes manufactured with MI cable on the market, including comparing the accuracy and durability of our own probes against competing brands, we conducted a cycle test. The test measured the performance on twelve probes, including four sample probes from two competing manufacturers and four probes from each of our two Omega sheath combinations. All probes had a diameter of 3.0 mm.
Per aiutare a determinare le prestazioni delle diverse sonde prodotte con cavi MI presenti sul mercato, compreso il confronto tra l'accuratezza e la durata delle nostre sonde e quelle dei marchi concorrenti, abbiamo condotto un test ciclico. Il test ha misurato le prestazioni di dodici sonde, tra cui quattro sonde campione di due produttori concorrenti e quattro sonde di ciascuna delle nostre due combinazioni di guaine Omega. Tutte le sonde avevano un diametro di 3,0 mm.
I parametri del test includevano il riscaldamento di ciascuna sonda a 1100 °C in 15/secondo e il raffreddamento immediato della sonda alla temperatura ambiente in 45 secondi. Questi parametri sono stati impostati sulla base di un'applicazione reale di un cliente che utilizzava una sonda termocoppia posizionata all'interno del sistema di scarico di un motore diesel con turbocompressore.
Risultati del test ciclico
Un'analisi dei dati di prova ha indicato che le combinazioni di guaine Omega hanno superato significativamente le sonde della concorrenza, sulla base della media di ciascuna combinazione. La guaina Omega™ 310 è stata la più performante tra tutte le sonde, durando in media 3 volte di più rispetto alle sonde della concorrenza e circa il doppio rispetto alle altre combinazioni Omega. Tuttavia, nella maggior parte dei casi, il ciclo di riscaldamento di 15 secondi ha dovuto essere esteso fino a 18 secondi con l'invecchiamento delle sonde per raggiungere il limite di temperatura di 1100 °C. Ciò potrebbe essere dovuto all'ossidazione dei materiali della guaina e del conduttore.

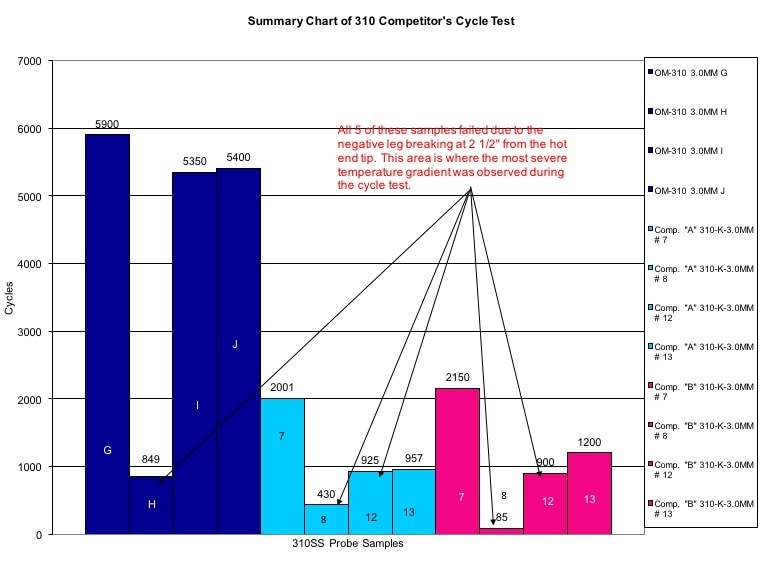

Test ciclico del concorrente 310 Una valutazione delle quattro sonde con le prestazioni peggiori ha rivelato che tutte e quattro avevano rotto l'elemento termico negativo a circa 2½" dall'estremità calda. Ciò coincide con la profondità raggiunta da ciascuna sonda quando è stata inserita nella bobina di induzione.
Un test della forza elettromotrice (EMF) su tutte le sonde dopo ogni 1000 cicli ha indicato che la maggior parte delle sonde presentava lievi variazioni nelle emissioni EMF ai vari punti di temperatura testati nel tempo.
Infine, poiché la deriva è una preoccupazione importante nel monitoraggio termico, abbiamo anche eseguito test statici a lungo termine sulle sonde a temperature di 2200 °F. Tre delle sonde Omega non mostrano alcuna deriva fino a 60-100 giorni. Le sonde della concorrenza iniziano a presentare deriva quasi immediatamente.
Idee di applicazione
Conclusione
Sebbene non vi sia alcuna garanzia sulla durata di vita di una singola sonda, i dati provenienti dal nostro ambiente di test controllato indicano che le sonde Omega 310 hanno dimostrato prestazioni superiori rispetto a tutte le altre sonde con cavo MI testate, comprese altre sonde Omega e sonde della concorrenza.
