I trasmettitori di livello sommergibili sono sensori di pressione progettati per leggere la pressione idrostatica dall'interno del fluido. Questi dispositivi sono immersi in serbatoi, pozzi, bacini idrici o specchi d'acqua aperti e emettono un segnale direttamente proporzionale all'altezza del fluido sopra la posizione del sensore.
Ingegneri e operatori si affidano a essi per misurazioni accurate e in continuo del livello in applicazioni quali il trattamento delle acque, il monitoraggio delle acque sotterranee, la produzione di petrolio e gas, la lavorazione di alimenti e bevande e lo stoccaggio di sostanze chimiche, dove dati affidabili sono essenziali sia per l'efficienza che per la sicurezza.

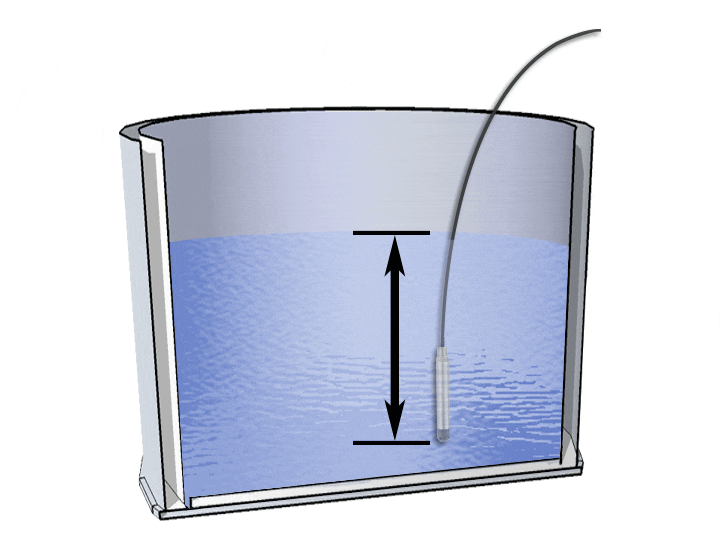

Come funzionano i trasmettitori di livello sommergibili
Il principio di funzionamento si basa sulla pressione idrostatica, ovvero la pressione esercitata da un liquido a riposo.
Pressione idrostatica
Dove:
P = pressione idrostatica
ρ = densità del liquido
g = accelerazione gravitazionale
h = altezza del liquido sopra il sensore

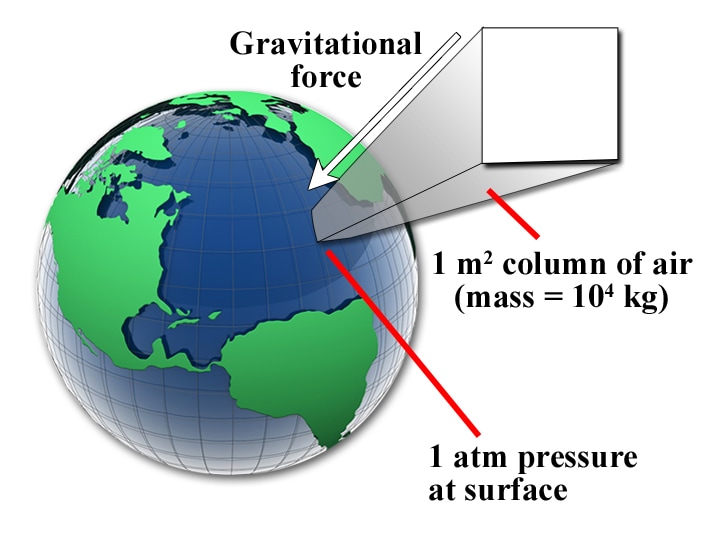

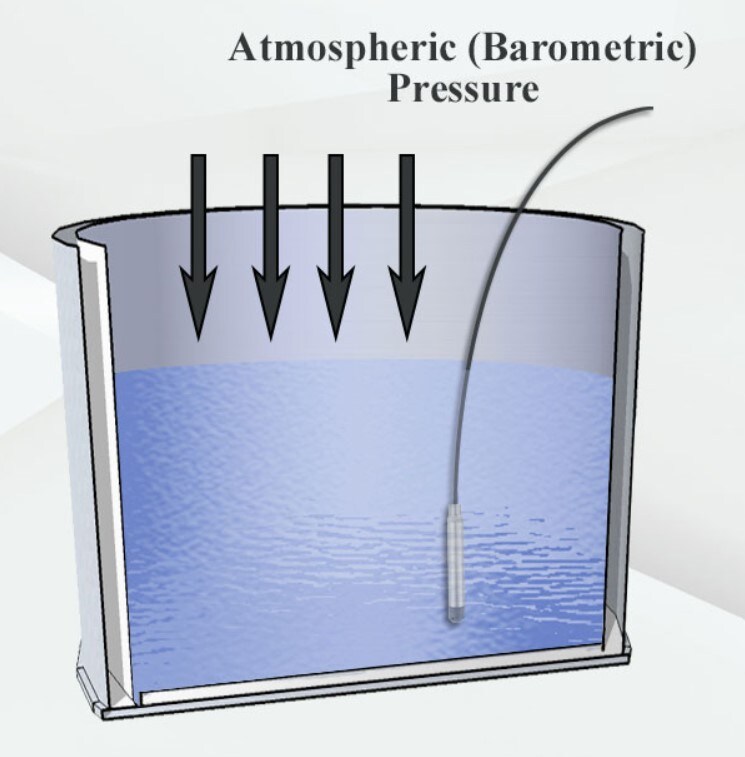

Compensazione della pressione atmosferica
Poiché la pressione atmosferica agisce sulla superficie del liquido, un trasmettitore di livello sommergibile deve tenere conto del peso dell'atmosfera che preme sulla superficie del liquido. Se questa pressione atmosferica non viene presa in considerazione, i cambiamenti meteorologici o di altitudine possono alterare le letture.
Per evitare ciò, la maggior parte dei trasmettitori utilizza un tubo di sfiato integrato nel cavo. Il tubo consente al sensore di "respirare" con l'atmosfera, annullando gli effetti barometrici in modo che il trasmettitore riporti solo la vera pressione idrostatica della colonna di liquido.
Vantaggi dei trasmettitori di livello sommergibili
- Monitoraggio in continuo e in tempo reale: a differenza degli interruttori a galleggiante, forniscono segnali di livello analogici o digitali ininterrotti
- Affidabili in ambienti difficili: progettati con alloggiamenti resistenti alla corrosione (Acciaio inossidabile, titanio o Teflon ®) e cavi robusti
- Applicazioni versatili: efficaci in acqua pulita, acque reflue, fanghi, oli e persino sostanze chimiche corrosive
- Installazione compatta e semplice: basta immergerli nel fluido senza bisogno di hardware di montaggio esterno
Applicazioni comuni

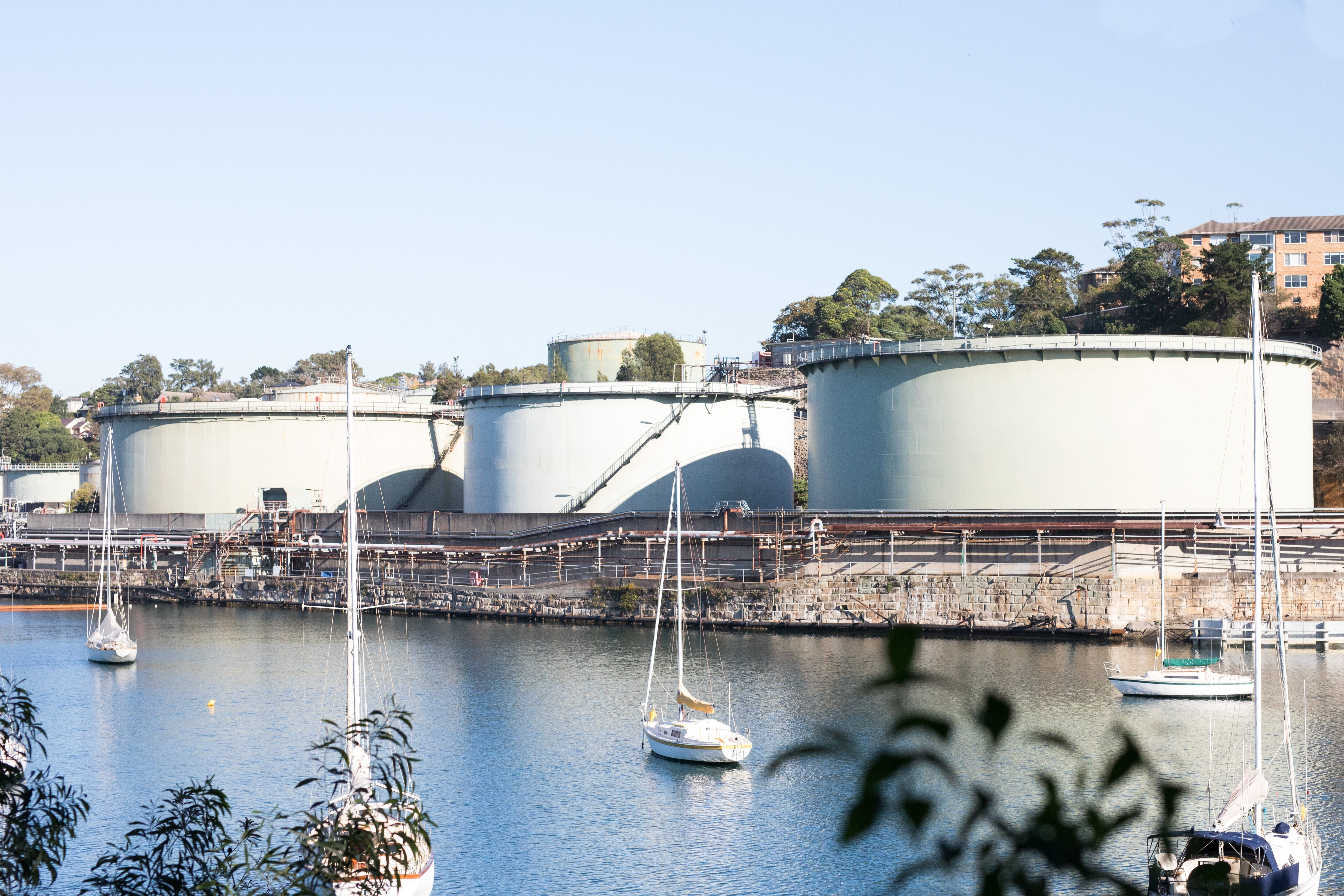

- Acqua e acque reflue: monitoraggio di serbatoi, stazioni di sollevamento, pozzi di acque sotterranee
- Processi industriali: serbatoi chimici, serbatoi di petrolio, stoccaggio di carburante
- Agricoltura: monitoraggio del livello di irrigazione e dei fanghi
- Alimentari e bevande: serbatoi di stoccaggio e sistemi di dosaggio
Selezione del trasmettitore di livello sommergibile giusto
La scelta del trasmettitore di livello sommergibile giusto dipende dalla comprensione dell'ambiente delle applicazioni e delle condizioni che il dispositivo dovrà affrontare. La prima considerazione riguarda il campo di misura: il sensore deve essere in grado di gestire l'intera profondità della colonna di liquido, che si tratti di pochi metri in un piccolo serbatoio o di diverse centinaia di metri in un pozzo profondo. Anche il tipo di liquido è importante: la sua densità, la potenziale reattività chimica e la tendenza a causare accumuli determineranno i materiali migliori per l'alloggiamento e il diaframma. Per le applicazioni in cui anche lievi variazioni sono importanti, la precisione e la risoluzione sono fondamentali, con molti trasmettitori che offrono tolleranze comprese tra ± 0,1 % e ± 0,25 % del Fondo scala.
Soluzioni innovative di DwyerOmega

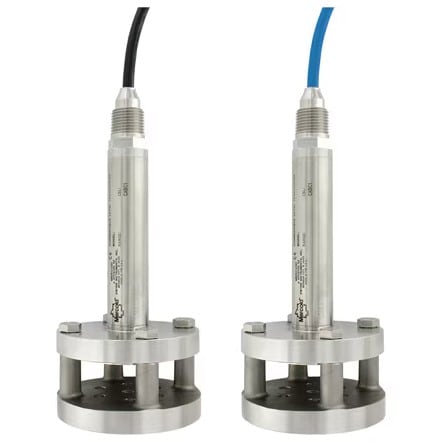

Trasmettitori di livello sommergibili serie PBLT2
I trasmettitori di livello sommergibili serie PBLT2 sono progettati per acque reflue, fanghi e altre applicazioni con liquidi aggressivi. Utilizzano una guarnizione a membrana in acciaio inossidabile 316 e una gabbia protettiva che resiste all'intasamento e ai danni causati dai solidi. Per garantire un'affidabilità a lungo termine, i trasmettitori PBLT2 incorporano anche una doppia tecnologia di protezione contro le sovratensioni, che protegge l'unità dai picchi di corrente e dai fulmini.Caratteristiche principali:
- Diaframma e gabbia resistenti in acciaio inossidabile 316 per resistere a intasamenti e danni
- La protezione contro le sovratensioni prolunga la durata in ambienti difficili
- Il filtro esente da manutenzione blocca le particelle e l'umidità
- Cavo robusto con resistenza alla trazione di 270 lb e resistenza chimica
Applicazioni: Trattamento delle acque reflue, pozzi di decantazione, chiarificatori, digestori, serbatoi di allume, stoccaggio di prodotti chimici, serbatoi di petrolio, liquami di calce, pozzi di raccolta, serbatoi.
Trasmettitori di livello sommergibili serie PBLTX
Il Trasmettitore di livello sommergibile serie PBLTX ha la stessa struttura robusta in acciaio inossidabile 316 del PBLT2, ma è progettato appositamente per luoghi pericolosi. Con l'approvazione UL per la sicurezza intrinseca (se utilizzato con una barriera adeguata), fornisce misurazioni di livello affidabili in ambienti in cui gli standard di sicurezza sono fondamentali.
Applicazioni: ambienti pericolosi con acque reflue, pozzi di decantazione, chiarificatori, digestori, serbatoi chimici, serbatoi di petrolio e bacini idrici.

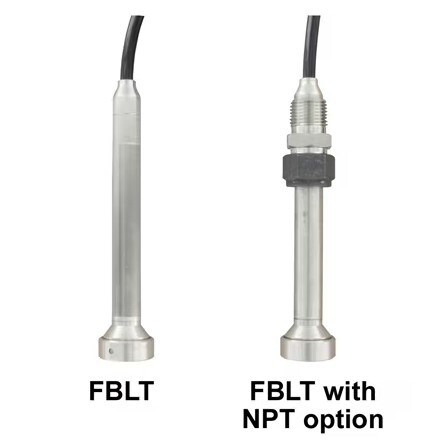

Trasmettitori di livello sommergibili a punta affiorante serie FBLT
Il Trasmettitore di livello sommergibile serie FBLT è progettato per applicazioni difficili dove l'intasamento è un problema. Dotato di una punta a membrana a filo rivestita in PTFE in un alloggiamento stretto in acciaio inossidabile 316, l'FBLT elimina i blocchi e garantisce una lunga durata operativa in ambienti difficili. Un filtro integrato che non richiede manutenzione impedisce inoltre alle particelle o alle gocce d'acqua di penetrare nel trasduttore, garantendo letture costanti e affidabili.
Caratteristiche principali:
- Il tipo di sonda con punta a membrana a filo resiste all'intasamento e prolunga la durata di servizio
- Elemento sensibile piezoresistivo per una misurazione accurata della pressione idrostatica
- Il filtro esente da manutenzione protegge il trasduttore da particelle e umidità
- Alloggiamento sottile in acciaio inossidabile 316 con rivestimento in PTFE per resistenza chimica e durata
Contatta oggi stesso un esperto DwyerOmega!
