La misurazione accurata dell'energia termica nei sistemi di riscaldamento e raffreddamento idronici è alla base di un'analisi energetica significativa. Che si tratti di un edificio commerciale o di un impianto industriale, una misurazione precisa dell'energia termica fornisce i dati affidabili necessari per valutare l'efficienza e supportare gli obiettivi di risparmio energetico.
Ma quanto sono precisi questi contatori e quali fattori influenzano le loro prestazioni?
Che cos'è l'energia termica e perché misurarla?
L'energia termica è il calore assorbito o rilasciato da un sistema, solitamente misurato in British Thermal Units (BTU). Nei sistemi di riscaldamento o raffreddamento idronici, la misurazione dell'energia termica aiuta a determinare la quantità di energia consumata dal sistema, che a sua volta guida le regolazioni per massimizzare l'efficienza.
Un sistema di misurazione dell'energia termica è generalmente composto da:
- Un sensore di flusso del fluido
- Due sensori di temperatura (ingresso e uscita)
- Un calcolatore che determina l'energia termica senza calcoli manuali
I calcoli dell'energia termica si basano sul primo principio della termodinamica: con le proprietà del fluido, la portata e le temperature all'ingresso e all'uscita, è possibile determinare il consumo energetico del sistema.

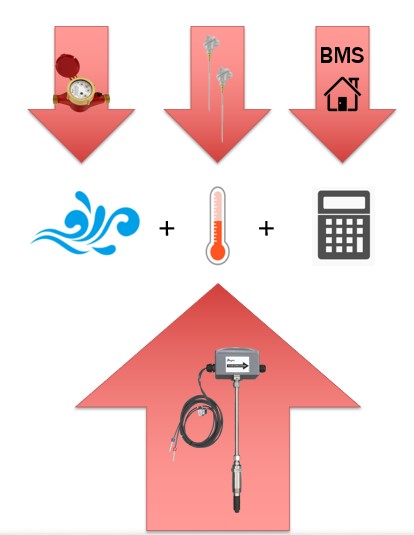

Metodi di misurazione dell'energia termica idronica
Esistono due approcci comuni:
- Metodo tradizionale
- Il flussometro e i sensori di temperatura sono separati
- Si affida a un sistema di gestione dell'edificio per calcolare l'energia termica
- Ogni componente è calibrato separatamente
- Metodo del sistema completo
- Combina il sensore di flusso, i sensori di temperatura e il calcolatore in un'unica unità
- Tutti i componenti sono calibrati insieme come un sistema
- Fornisce una soluzione di misurazione più snella e accurata
Fonti di errore nella misurazione dell'energia termica
Entrambi i metodi sono soggetti a potenziali imprecisioni, ma le configurazioni tradizionali sono più soggette a errori a causa della calibrazione separata. Le principali fonti di errore includono:
- Limiti di risoluzione dei sensori
- Variazioni del calore specifico del fluido
- Variazioni di densità del mezzo
- Disallineamento del sensore di temperatura o calibrazione separata
Un sistema completo riduce questi rischi perché tutti i componenti sono calibrati insieme. Questo approccio garantisce una migliore risoluzione, correzioni del calore specifico e regolazioni della densità, con conseguente maggiore accuratezza.
Standard globali per la misurazione del calore
In definitiva, l'accuratezza non è lasciata al caso. Negli ultimi 25 anni, gli organismi internazionali hanno sviluppato standard di misurazione del calore per regolamentare le prestazioni e promuovere la fiducia nei dati di misurazione:
- OIML R75: definito per la prima volta nel 2002 dall'Organizzazione internazionale di metrologia legale
- EN 1434 (Commissione Europea): Lo standard più diffuso e specificato a livello globale
- ASTM E3137 / CSA 900.1-13: Standard nordamericani allineati alla norma EN 1434

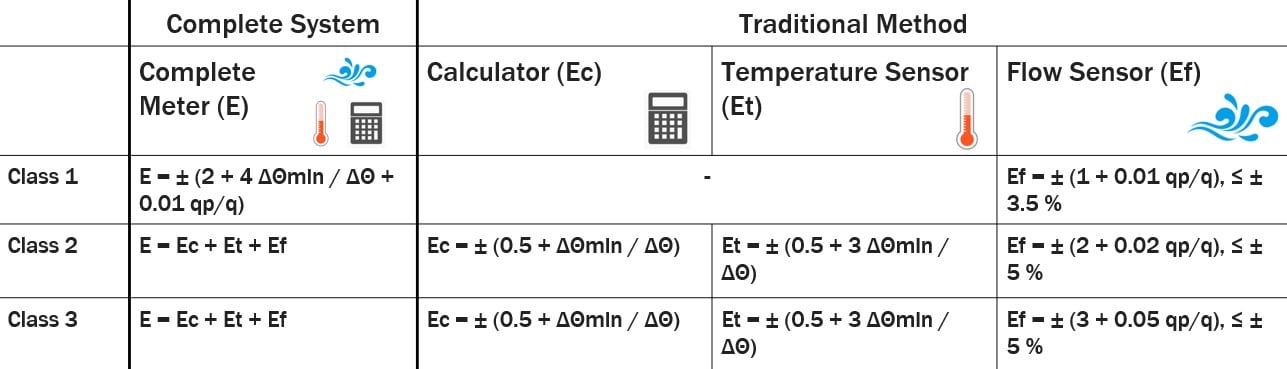

Questi standard definiscono tre classi di precisione:
- Classe 1: Maggiore accuratezza
- Classe 2: Accuratezza moderata
- Classe 3: Minore accuratezza
Solo i contatori completi possono raggiungere l'accuratezza di Classe 1, poiché tutti e tre i componenti di misurazione sono calibrati insieme.
Perché gli standard di accuratezza sono importanti
In caso di selezione di un contatore di energia termica conforme alle classi di accuratezza EN 1434, ASTM o CSA, si può essere certi che le letture energetiche siano affidabili, che il monitoraggio finanziario del consumo energetico sia preciso e che la rendicontazione ambientale sia in linea con gli obiettivi globali di sostenibilità.
Inoltre, seguire questi standard e partecipare ai relativi programmi di certificazione energetica può offrire vantaggi tangibili. Una maggiore efficienza può portare a una riduzione dei costi delle utenze, mentre molte organizzazioni possono anche beneficiare di incentivi fiscali o sconti volti a incoraggiare il risparmio energetico.
Soluzioni in primo piano di DwyerOmega
Misuratore di energia termica serie IEFB
Per applicazioni dove la precisione e la conformità agli standard globali sono fondamentali, il contatore di energia termica serie IEFB offre una soluzione completa. A differenza delle configurazioni tradizionali che si basano su componenti calibrati separatamente, l'IEFB integra un sensore di flusso elettromagnetico, sensori di temperatura e un calcolatore in un'unica unità. Questo tipo di sonda riduce al minimo le fonti di errore e garantisce misurazioni coerenti e affidabili.
L'IEFB è progettato per essere versatile, con modelli disponibili per tubi di dimensioni comprese tra 100 mm e 900 mm (da 4 a 36 pollici) e un Display LCD di facile lettura che mostra in tempo reale la velocità del fluido, la temperatura e il consumo energetico. Le molteplici opzioni di uscita, tra cui comunicazioni BACnet MS/TP o Modbus ® RTU selezionabili, insieme a uscite analogiche, di frequenza e di allarme, rendono perfetta l'integrazione con i sistemi di automazione degli edifici e di controllo industriale.
Ideale per il monitoraggio delle prestazioni di refrigeratori e caldaie, delle reti di teleriscaldamento e teleraffreddamento e dell'allocazione dei costi energetici, l'IEFB aiuta gli operatori a ottimizzare l'uso dell'energia, ridurre i costi operativi e allinearsi agli obiettivi di sostenibilità ed efficienza.
Contatta oggi stesso un esperto DwyerOmega!
