Applicazione
I mantelli riscaldanti sono comunemente utilizzati nei laboratori per riscaldare i liquidi nell'ambito del processo di ricerca. I riscaldatori a mantello forniscono solo il contenitore per sostenere il pallone e non offrono alcun controllo della temperatura. Nella maggior parte delle applicazioni di laboratorio è necessario controllare le temperature mantenendole entro un intervallo ristretto.
In alcuni laboratori, la temperatura del riscaldatore a mantello viene controllata utilizzando una semplice alimentazione CA variabile, che richiede il monitoraggio manuale della temperatura con una sonda e un misuratore portatile. Questo metodo richiede un'attenzione particolare e un monitoraggio costante. Un controller da banco, invece, può fornire un controllo digitale e risolve il problema di dover monitorare manualmente la temperatura. Una disposizione di riscaldamento simile può essere utilizzata anche su una piastra riscaldante.
Prodotti OMEGA utilizzati in questa applicazione
Prodotti La

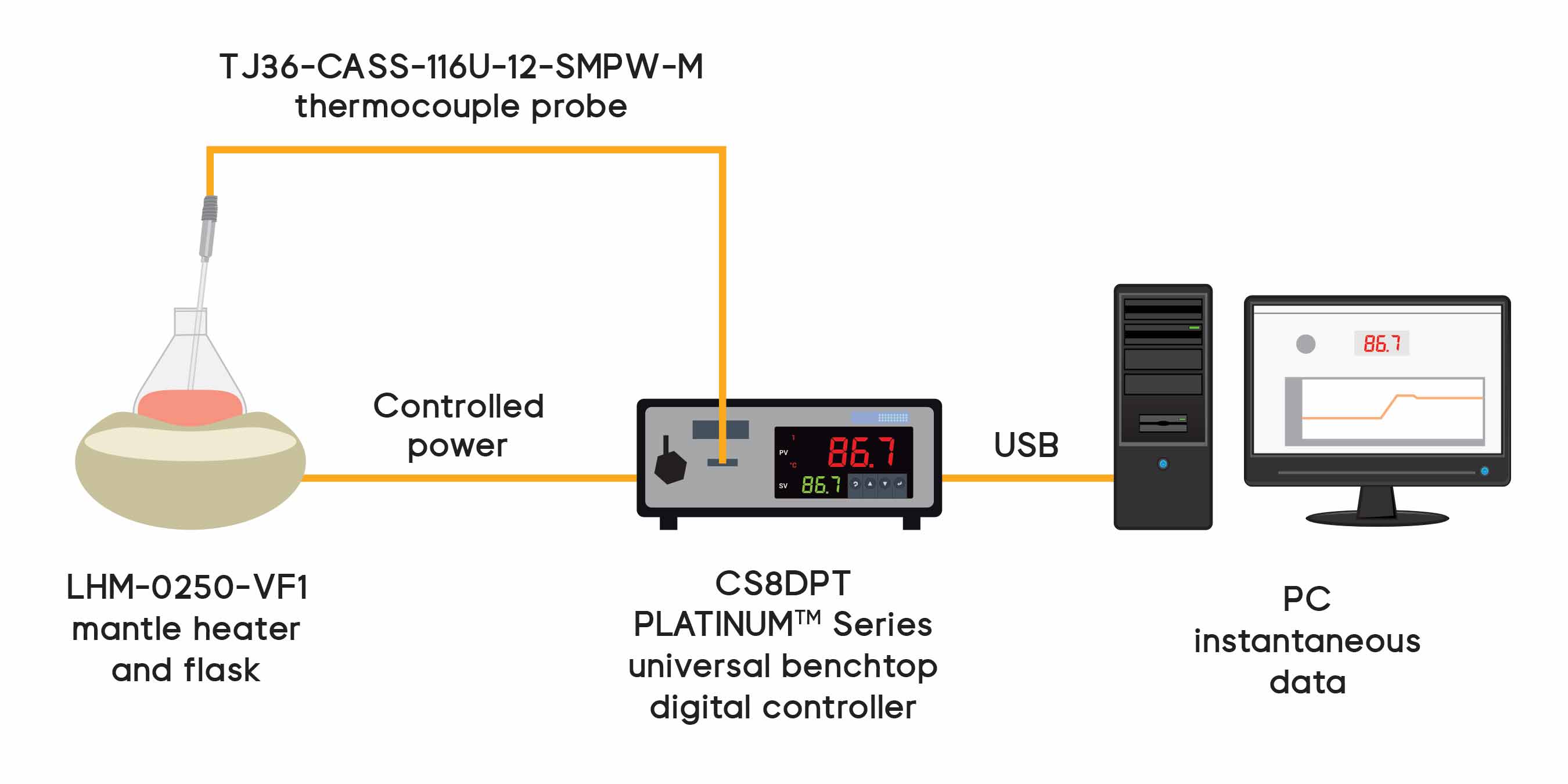

figura sopra mostra lo schema della fonte di calore controllata da PID. L'applicazione include tre prodotti OMEGA, un involucro in plastica, isolamento per alte temperature, un blocco di alluminio, resina epossidica resistente alle alte temperature, un cavo di alimentazione, connettori di cablaggio, una scatola di protezione per componenti elettronici e vernice
smaltata resistente alle alte temperature: CLHM0250-HS1: Mantello riscaldante da laboratorio con collaudato tipo di sonda "autoportante" che può
essere posizionato direttamente su un piano di lavoro. CS8DPT: Questo controller da banco portatile ad alta precisione è dotato di un ampio display a colori e dispone di un display a doppio LED a 4 cifre o a 6 cifre. Dotato di ingressi universali, il controller gestisce diversi tipi di termocoppie e RTD, termistori, diversi intervalli di tensione e corrente di processo (CC) e ingressi di tipo strain. 5SC-GG-K-30-72:
Sonda a termocoppia isolata con rivestimento in fibra di vetro pronta all'uso con temperature massime di esercizio di 480 °C (900 °F). Collegare
il riscaldatore
- a mantello direttamente all'uscita 2 del controller da banco. Collegare il controller
- da banco tramite USB a un PC con sistema operativo Windows 7 o 10. Utilizzare il
- programma di configurazione per programmare il controller da banco, inclusi il setpoint di temperatura, l'intervallo e il tipo di sensore. Programmare il
- controller del banco di prova per cambiare colore tra verde, ambra e rosso per fornire un'indicazione visiva dell'intervallo di temperatura o per creare un allarme del setpoint di temperatura. Installare la sonda
- termocoppia nel pozzetto termico nel pallone a fondo rotondo e collegarla alla parte anteriore del controller. Risultati Non è più
necessario
monitorare manualmente la temperatura della mantella riscaldante. Allarmi visivi o acustici possono avvisare i tecnici di laboratorio quando le temperature escono dall'intervallo di set point. I dati vengono inoltre registrati automaticamente e possono essere visualizzati su un PC tramite il programma di configurazione. Suggerimento
professionale Sebbene il controller da banco possa accettare diversi tipi di input, per la maggior parte delle applicazioni si consiglia una termocoppia, poiché ha un ampio intervallo di temperatura, una buona accuratezza ed è economica.
