Un sistema di tracciamento termico è una soluzione fondamentale per impedire che le apparecchiature di processo (più comunemente tubi, valvole e serbatoi) si congelino o perdano calore in ambienti freddi. Ampiamente utilizzati in impianti industriali, complessi commerciali e applicazioni domestiche, questi sistemi forniscono una protezione termica mirata che contribuisce a garantire l'affidabilità complessiva del processo.
Perché utilizzare i sistemi di tracciamento termico?
Quando le temperature scendono, i tubi che trasportano liquidi sono soggetti al congelamento. Ciò può rallentare il flusso e modificare la viscosità, causando la rottura e lo scoppio dei tubi, con conseguenti costose riparazioni, danni alla proprietà e tempi di inattività non pianificati.
Un sistema di tracciamento termico ben progettato non solo previene i guasti legati al congelamento, ma mantiene anche temperature stabili. In molte applicazioni industriali, anche una leggera perdita di calore può interrompere le portate o le reazioni chimiche. Il tracciamento termico garantisce che i liquidi rimangano alla giusta temperatura, proteggendo la qualità del prodotto e mantenendo il corretto funzionamento dei sistemi.
Come funziona un sistema di tracciamento termico?

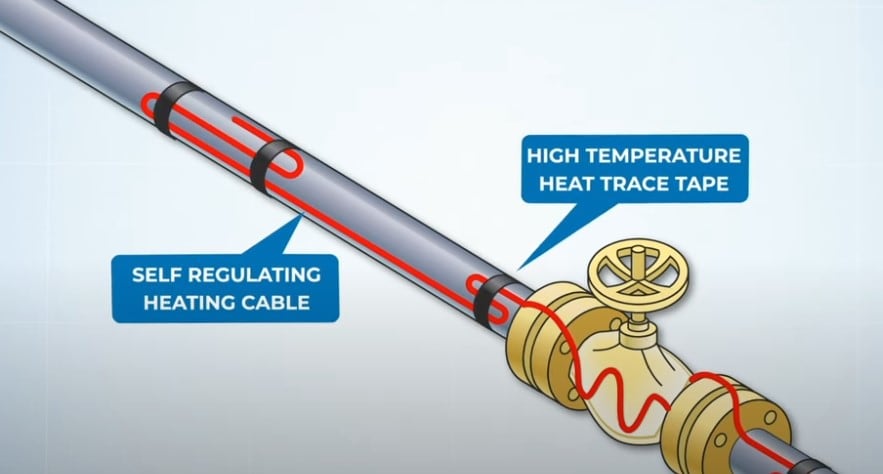

Un sistema di tracciamento termico funziona applicando calore direttamente lungo la lunghezza di un tubo o di un serbatoio per impedire il congelamento o mantenere una temperatura specifica. Si inizia con un cavo di riscaldamento fissato saldamente al tubo utilizzando nastro adesivo per tracciamento termico ad alta temperatura. Questo cavo viene quindi alimentato tramite un collegamento dedicato, spesso una semplice scatola di collegamento elettrico. Per i sistemi che richiedono un controllo della temperatura più rigoroso e preciso, è possibile utilizzare un termostato digitale. Questo non solo collega il cavo all'alimentazione, ma monitora e regola in continuo la temperatura del tubo.

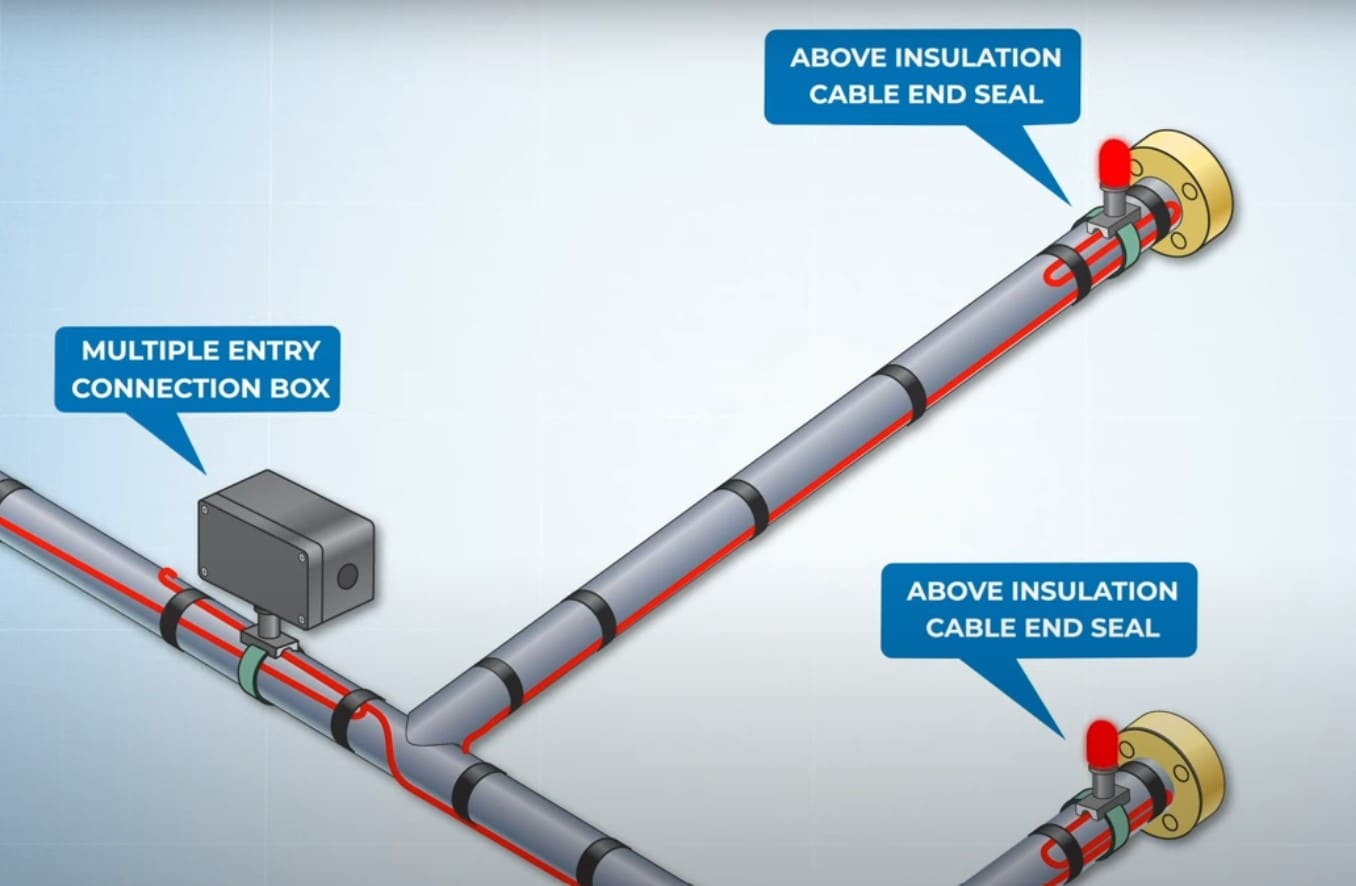

Quando nella tubazione è presente una giunzione o una diramazione che necessita anch'essa di riscaldamento, è possibile utilizzare una scatola di connessione a ingressi multipli per dividere il percorso del cavo di riscaldamento ed estendere la copertura dove necessario. All'estremità di ogni percorso del cavo di riscaldamento vengono installati dei sigilli terminali per proteggere dall'ingresso di umidità e da danni fisici.
Dopo aver posizionato i cavi, tutto viene avvolto in un isolante termico. Questo passaggio riduce drasticamente la dispersione di calore nell'ambiente circostante, aumentando l'efficienza energetica dell'intero impianto. Infine, sulla superficie esterna dell'isolante vengono applicate etichette di avvertenza relative al tracciamento termico, distanziate di circa tre metri l'una dall'altra. Queste servono come chiari avvertimenti per il personale di manutenzione e i soccorritori che sotto di esse sono in funzione elementi di riscaldamento elettrici e che la superficie potrebbe essere calda. Nel complesso, si tratta di un sistema semplice ma altamente efficace per proteggere i tubi e garantire l'affidabilità del processo, anche nelle condizioni più rigide.
Altogether, this is a straightforward but highly effective system for protecting pipes and ensuring process reliability—even in the coldest conditions.
Soluzioni di tracciamento termico di DwyerOmega
Cavo di riscaldamento autoregolante
I cavi di riscaldamento autoregolanti SRM/E offrono una soluzione sicura e affidabile per le applicazioni di tracciamento termico, sia che si tratti di mantenere le temperature di processo o di proteggere tubi, valvole e serbatoi dal congelamento. Con una temperatura massima di esposizione di 190 °C (375 °F), questi cavi possono resistere anche alla pulizia a vapore delle apparecchiature con vapore fino a 170 psig. Progettati per garantire versatilità, i cavi SRM/E sono adatti per ambienti pericolosi e possono anche sopportare determinate condizioni corrosive, rendendoli una scelta robusta per un'ampia gamma di esigenze industriali.
Caratteristiche principali:
- 5, 10 e 20 Watt/piede
- Opzioni da 120 e 240 V
- Temperatura massima di manutenzione 150 °C (302 °F)
- Efficienza energetica
Digital Heat Trace Controller and Digital Thermostat
Der controllori digitali di tracciamento termico e termostati digitali ITC e DTS sono progettati per garantire prestazioni e controllo ottimali. La loro funzione è quella di controllare correttamente il cavo di riscaldamento per la protezione dal gelo o il mantenimento delle temperature di processo di tubi o altre apparecchiature. La funzione Soft Start elimina la corrente di spunto causata dai cavi autoregolanti, evitando l'interruzione dei circuiti soprattutto a temperature più fredde. Le approvazioni per aree pericolose consentono l'utilizzo di queste unità in molti ambienti.
Caratteristiche principali:
- Display ad alta risoluzione (modelli ITC)
- Controllo touch (modelli ITC)
- Sensore RTD incluso (solo modello DTS)
- Classificato per aree pericolose e non pericolose

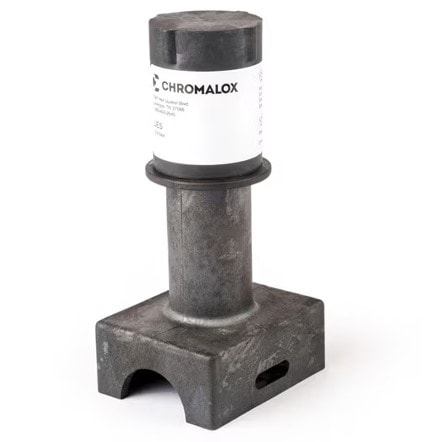

Collegamento di alimentazione del tracciante termico,
HT-KIT Collegamento alimentazione tracciante termico, sigillo terminale e kit di giunzione vengono utilizzati per consentire all'utente di collegare gli alimentatori ai prodotti di tracciamento termico (UMC e UPC) e fornire la sigillatura terminale (UES e UESL) per il cavo di riscaldamento per terminare i collegamenti dei cavi. Questi kit di collegamento sono progettati in modo tale da garantire prestazioni eccellenti in luoghi non pericolosi e pericolosi, indipendentemente dall'ambiente. La differenza tra UMC e UPC è che il kit di collegamento dell'alimentazione UMC può collegare più circuiti in un'unica scatola, mentre l'UPC è progettato per un solo circuito. La differenza tra UES e UESL è che l'UESL è dotato di una spia che fornisce un'indicazione che l'alimentazione arriva fino al cavo. RTST consente all'utente di giuntare o collegare a T il cavo di riscaldamento per estendere il collegamento a tubi o apparecchiature aggiuntive.
Caratteristiche principali
- UMC e UPC sono scatole di collegamento dell'alimentazione per collegare l'alimentazione esterna al cavo di riscaldamento
- UES e UESL sono sigilli terminali per cavi di riscaldamento, ma solo l'UESL è dotato di una spia luminosa
- Custodia NEMA 4X per una sicurezza completa
- Non infiammabile
Contatta oggi stesso un esperto DwyerOmega!
