Panoramica generale
Le tubazioni metalliche di processo sono disponibili in vari materiali, D.I. (diametro interno) e D.E. (diametro esterno). Esistono due tipi di tubi comunemente utilizzati: industriali e sanitari. Il materiale metallico comunemente utilizzato per entrambi i tipi è l'acciaio inossidabile, ma i tubi industriali sono disponibili anche in Acciaio al carbonio, Acciaio zincato, Rame, Ottone e Alluminio. Le dimensioni nominali dei diametri interni ed esterni variano a seconda delle dimensioni del tubo e devono essere prese in considerazione quando si sceglie la tubazione per il proprio processo e quando si sceglie il sensore a morsetto HANI™ appropriato.
Tubi metallici sanitari

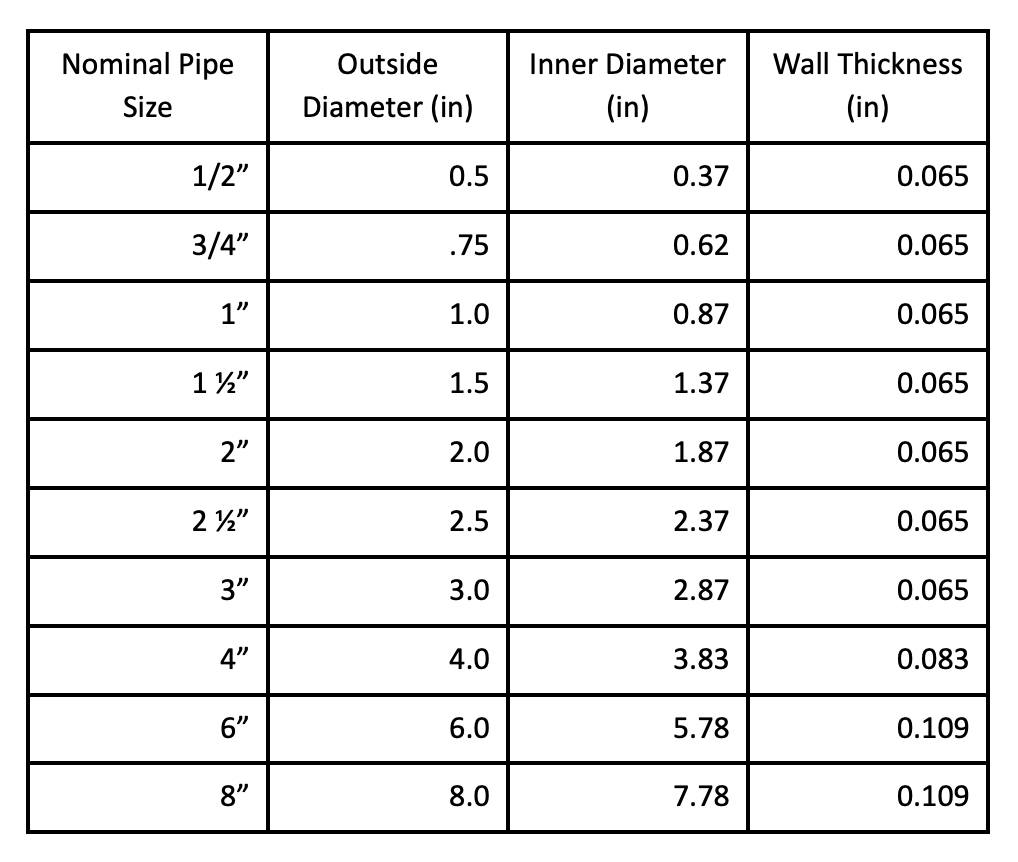

I tubi sanitari, noti anche come tubi igienici, non hanno uno spessore della parete variabile. Lo spessore della parete è definito nella tabella sottostante. I tubi sanitari sono solitamente forniti con diversi gradi di lucidatura all'esterno e all'interno. Il grado di lucidatura è talvolta indicato come finitura Ra o Rz, ma può variare. I tubi sanitari hanno finiture superficiali più lisce/più lucide rispetto ai tubi industriali. Si prega di notare che, a differenza dei tubi industriali, i tubi sanitari hanno una dimensione nominale pari al diametro esterno.
Per ulteriori informazioni, consultare HTS-HANI-CLAMP-S.
Tubi metallici industriali

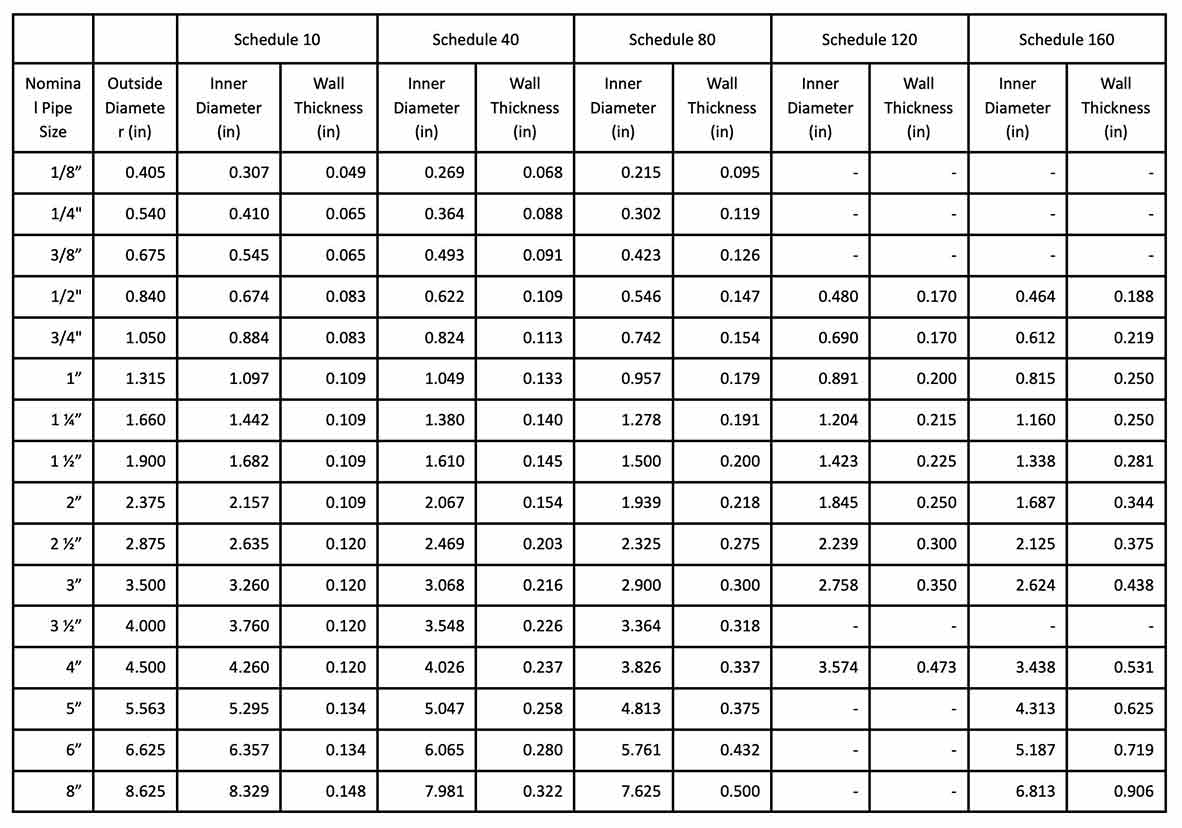

La dimensione nominale dei tubi industriali è diversa dal diametro esterno, fare riferimento alla tabella per le dimensioni effettive dei tubi. I tubi industriali hanno ID diversi in base al loro "Schedule". Lo schedule identifica lo spessore del tubo in base alle dimensioni nominali. Più alto è lo schedule, più spesso è il tubo; lo spessore standard è schedule 40. Gli schedule 40 e 80 sono quelli più comunemente utilizzati, ma sono disponibili anche schedule 10, 120, 160 e più spessi.
Per ulteriori informazioni, consultare HTS-HANI-CLAMP-I.
