La misurazione accurata dei parametri elettrici è fondamentale per garantire l'efficienza operativa e la sicurezza in un'ampia gamma di applicazioni. I misuratori digitali da pannello, che forniscono una visualizzazione precisa e in tempo reale delle grandezze elettriche fondamentali, quali tensione, corrente, resistenza, frequenza, deformazione e temperatura, possono contribuire al raggiungimento di questo elevato livello di accuratezza.
Questi dispositivi offrono un'interfaccia intuitiva con visualizz. numeriche chiare, eliminando le approssimazioni che spesso accompagnano i misuratori analogici e consentendo agli operatori di monitorare le prestazioni del sistema a colpo d'occhio.
Inoltre, molti misuratori digitali da pannello sono dotati di funzionalità di Registrazione dati, che consentono di tracciare le misurazioni nel tempo per una migliore analisi e risoluzione dei problemi.
Omega Ingenuity
Che si tratti di monitorare la temperatura, la deformazione o vari parametri di processo, la gamma completa di misuratori digitali da pannello Omega offre la versatilità e la precisione richieste da molte delle applicazioni più esigenti di oggi.
Le caratteristiche includono:
- Opzioni di ingresso universali: i nostri misuratori digitali da pannello sono progettati per accettare un'ampia gamma di ingressi, garantendo la compatibilità con termocoppie, RTD, estensimetri e altro ancora. Questa flessibilità consente di integrare facilmente questi misuratori nei sistemi esistenti senza alcuna difficoltà.
- Precisione migliorata: grazie alla tecnologia di misurazione avanzata, i nostri misuratori digitali da pannello offrono una precisione eccezionale, fornendo letture affidabili e sicure. Questa precisione è fondamentale per mantenere prestazioni ottimali nelle operazioni.
- Ampio intervallo di temperature di esercizio: progettati per funzionare in ambienti diversi, i nostri misuratori funzionano efficacemente in un ampio intervallo di temperature. Questa capacità li rende ideali per gli ambienti industriali in cui le condizioni possono variare notevolmente.

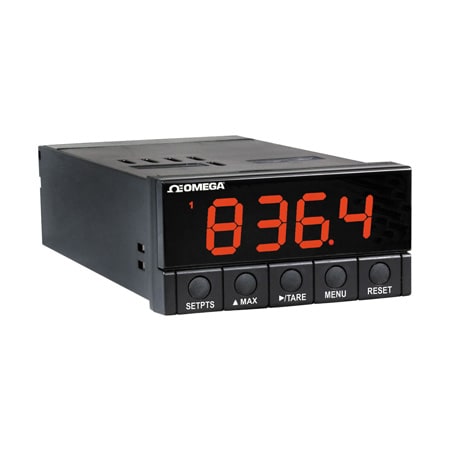

Serie DP25B-E: misuratore di deformazione e di processo con ampio display a colori selezionabile
I misuratori digitali da pannello della serie DP25B di OMEGA sono dotati del display più grande e luminoso tra tutti i misuratori da pannello 1/8 DIN. L'utente può selezionare il colore del
I misuratori digitali da pannello della serie DP25B sono noti per la loro accuratezza, convenienza e facilità di programmazione. Sono dotati di un display ampio e luminoso a quattro cifre, insieme a relè opzionali doppi da 5 ampere forma C (SPDT) e una scelta tra uscite analogiche isolate o non isolate. Gli utenti possono scegliere tra uscite analogiche scalabili da 0-10 V cc, 0-20 mA o 4-20 mA, che possono fungere da ritrasmissione del valore visualizzato o da uscita di controllo proporzionale, a seconda delle necessità. Questa serie basata su microprocessore include modelli per termocoppie, misurazioni di processo (tensione e corrente CC) e estensimetri, rendendola altamente versatile per varie applicazioni.

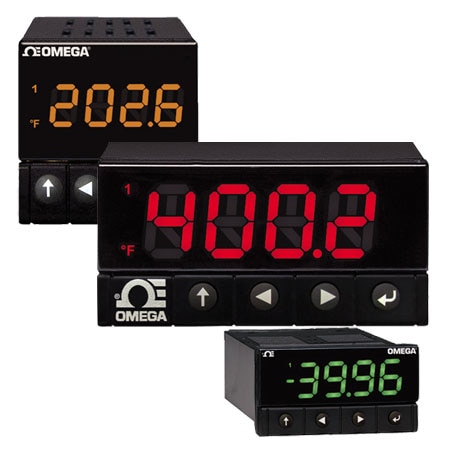

Serie DPPT: Misuratori digitali da pannello con ingresso universale serie PLATINUM™
La serie PLATINUM di misuratori digitali da pannello basati su microprocessore è leader nella flessibilità per la misurazione di processo. Progettati per essere potenti e facili da usare, questi misuratori semplificano la configurazione grazie al riconoscimento automatico della configurazione hardware, eliminando la necessità di ponticelli e ottimizzando il firmware per visualizzare solo le opzioni di menu rilevanti.
Gli utenti possono scegliere tra un'ampia gamma di tipi di ingresso, tra cui nove tipi di termocoppie (J, K, T, E, R, S, B, C e N), RTD Pt (100, 500 o 1000 Ω con curve 385, 392 o 3916), termistori (2250 Ω, 5K Ω e 10K Ω), tensione CC, corrente CC e ingressi strain & bridge. Gli ingressi bipolari di tensione o corrente sono completamente scalabili praticamente a qualsiasi unità di misura, con un punto decimale selezionabile ideale per applicazioni quali la misurazione della pressione e della portata.
Il misuratore supporta due allarmi configurabili per l'attivazione sopra, sotto, alto/basso e banda, utilizzando punti assoluti o di deviazione. Sono disponibili anche indicazioni alto-alto/basso-basso e relè opzionali a polo singolo e doppio scatto possono essere assegnati a uno o entrambi gli allarmi. Inoltre, gli utenti possono personalizzare due segnalatori e tre colori di visualizzazione per le notifiche di allarme.
Dotata di un ampio display LED programmabile a tre colori e nove segmenti, la serie PLATINUM può cambiare colore e stato di uscita ad ogni attivazione dell'allarme. È disponibile anche un'opzione di visualizzazione a sei cifre. L'alimentatore universale supporta da 90 a 240 V ca, mentre un'opzione a bassa tensione accetta 24 V ca o da 12 a 36 V cc.
L'Ethernet integrato opzionale sui modelli DIN 1Ω16 e 1Ω8 consente il collegamento diretto alle reti Ethernet, permettendo la trasmissione dei dati in pacchetti TCP/IP standard o la visualizzazione di pagine web su una LAN o su Internet. Ulteriori comunicazioni seriali opzionali sono configurabili come RS232 o RS485, utilizzando semplici comandi ASCII o MODBUS®. Tutte e tre le interfacce di comunicazione (USB, Ethernet e seriale) possono essere installate e attive contemporaneamente, aumentando la versatilità di questi misuratori digitali da pannello.

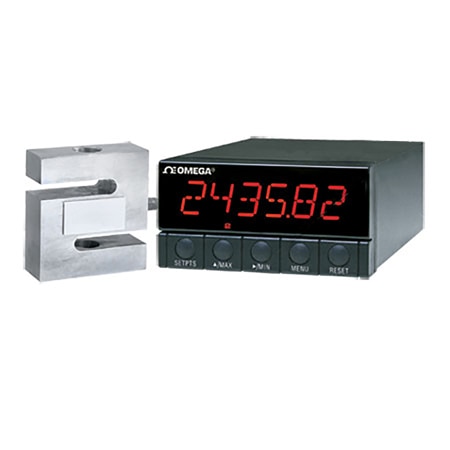

Serie DP41-S: misuratore di deformazione ad alte prestazioni, display a 6 cifre ad alta risoluzione
Gli indicatori OMEGA® DP41-S offrono prestazioni eccezionali come misuratori di deformazione. Con eccitazione integrata come caratteristica standard, il DP41-S consente agli utenti di selezionare il campo di ingresso tramite ponticelli interni, mentre il ridimensionamento alle unità di misura ingegneristiche è facilmente realizzabile tramite la tastiera frontale. Questo modello accetta sensori a ponte estensimetrico e misurazioni di tensione raziometrica. La programmazione del DP41-S è semplice, grazie a cinque tastiere intuitive sul pannello anteriore. Inoltre, se sono installate le interfacce di comunicazione opzionali RS-232 o RS-485, gli operatori possono configurare in remoto tutti i parametri del display.

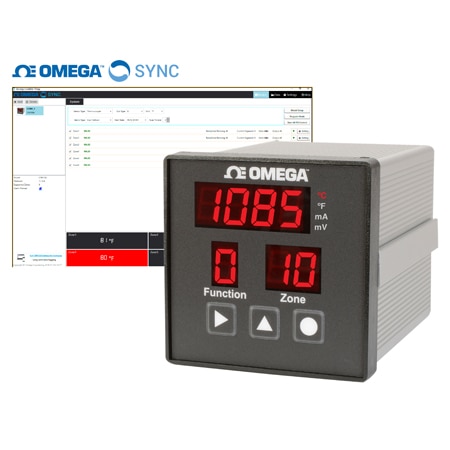

DP600A: Misuratore da pannello universale a 6/12 canali ¼ DIN, ingresso universale
Le serie DP606A e DP612A rappresentano la nostra ultima linea di misuratori da pannello multicanale economici, che offrono una maggiore accuratezza, intervalli di temperatura di esercizio più ampi e una maggiore flessibilità rispetto ai precedenti modelli CN606 e CN612. Grazie all'isolamento di ingresso, alimentazione e comunicazioni, questi misuratori garantiscono una maggiore facilità di installazione e un funzionamento più affidabile. Racchiusi in un robusto alloggiamento in alluminio estruso ¼ DIN, combinano durata e isolamento migliorato.
Questi misuratori versatili possono ospitare fino a 12 sensori e dispongono di comunicazioni RS232 o RS485 selezionabili dall'utente che utilizzano Modbus®. Tutti i modelli sono dotati di serie di 2 relè di allarme configurabili dall'utente. L'ingresso universale consente agli utenti di scegliere tra varie opzioni, tra cui termocoppie (9 tipi), RTD a 2 fili, RTD a 3 fili, 4-20 mA e ingressi da 1000 mV. Le selezioni di ingresso possono essere facilmente regolate tramite i pulsanti del pannello anteriore o i comandi seriali Modbus, senza necessità di modificare i dip switch.
Le serie DP606A e DP612A sono ideali per un'ampia gamma di applicazioni, tra cui strumentazione OEM, banchi di prova automobilistici e aerospaziali, automazione industriale e generazione di energia.
È importante notare che, sebbene gli ingressi siano universali e possano essere modificati tramite firmware (senza necessità di interruttori DIP), tutti i 6 o 12 ingressi di una determinata unità devono essere impostati sullo stesso tipo per funzionare.
Questi misuratori da pannello multizona sono configurati correttamente utilizzando Omega Sync, uno strumento software che consente agli utenti di gestire i parametri di runtime dei dispositivi, monitorare i valori di processo ed esportare facilmente i dati. Attualmente, Omega Sync supporta i modelli CN616A e DP606A/DP612A, con piani di espansione della compatibilità ai prodotti futuri. Per l'archiviazione dei dati a lungo termine, consigliamo Omega Enterprise Gateway (OEG), che offre solide funzionalità di archiviazione dei dati storici, allarmi, visualizzazione e integrazione OPC-UA.

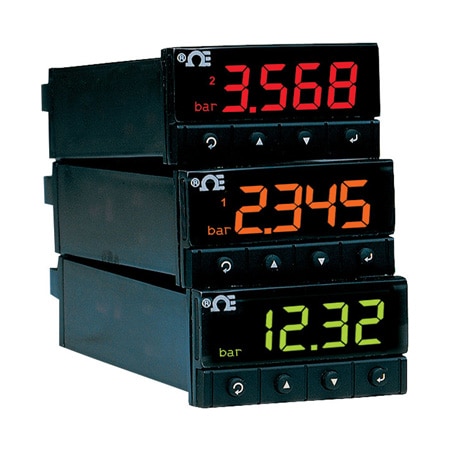

DPI Series: 1/32, 1/16, & 1/8 DIN, Programmable Temperature/Process Meters
La serie OMEGA™ iSeries è una famiglia versatile di strumenti basati su microprocessore disponibili in tre dimensioni DIN reali, tutti dotati di cornici frontali classificate NEMA 4 (IP65). Progettati per garantire la massima efficienza, tutti gli strumenti della serie iSeries condividono lo stesso menu di impostazione e configurazione, semplificando il processo di integrazione nei sistemi di grandi dimensioni. Questa serie comprende misuratori digitali da pannello (DPi) altamente precisi e Controlli PID a ciclo singolo (CNi), entrambi facili da configurare e dotati di potenti caratteristiche.
La serie DPi supporta un'ampia gamma di ingressi per trasduttori e trasmettitori, con modelli che possono ospitare due ingressi.
I modelli DPi sono progettati per gestire dieci tipi comuni di termocoppie, più RTD e vari intervalli di tensione e corrente di processo (CC). Sono dotati di eccitazione integrata di 24 Vcc a 25 mA, che li rende ideali per misurare o controllare la temperatura utilizzando termocoppie, RTD o trasmettitori da 4 a 20 mA. I modelli DPiS si concentrano sulla misurazione della deformazione e di processo, accettando ingressi da celle di carico, trasduttori di pressione e dalla maggior parte dei sensori estensimetrici, nonché gamme di tensione e corrente di processo. Il DPiS offre opzioni di eccitazione integrate da 5 o 10 Vcc, con tensioni di eccitazione personalizzate disponibili su richiesta. Questo modello supporta comunicazioni a ponte a 4 e 6 fili e misurazioni raziometriche, facilitando la calibrazione e la scalatura degli ingressi di segnale a qualsiasi unità di misura. Inoltre, è dotato di linearizzazione a 10 punti per l'elaborazione dei segnali provenienti da trasduttori altamente non lineari.
La serie DPi comprende misuratori digitali da pannello 1/8, 1/16 e 1/32 DIN con un display vivace e cangiante. Le cifre sono grandi il doppio rispetto a quelle dei tipici misuratori 1/8 DIN e le visualizz. a LED possono essere programmate per cambiare colore tra verde, ambra e rosso.
Gli strumenti della serie i offrono connettività Internet integrata opzionale (specificare l'opzione "-EIT"), rendendoli i primi del loro genere a connettersi direttamente alle reti Ethernet e a trasmettere dati in pacchetti TCP/IP standard, o persino a servire pagine web su una LAN o su Internet. Inoltre, possono essere configurati con comunicazioni seriali. Con l'opzione "-C24", gli utenti possono scegliere tra RS232, RS422 e RS485 utilizzando un menu intuitivo a pulsanti, con comandi ASCII semplici. Per chi necessita della funzionalità Modbus, consigliamo i nostri ultimi misuratori Platinum, la serie DPPT.

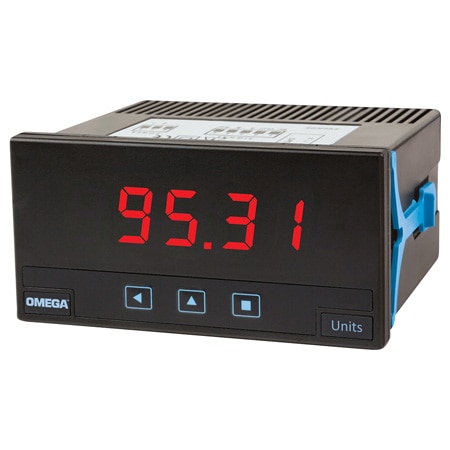

DP20: Misuratore da pannello – 1/8” DIN, Temperatura, Processo
The DP20 series from MEGA is a cutting-edge universal panel meter designed to deliver exceptional performance in a compact 1/8 DIN size, making it ideal for panel mounting and a variety of applications. This versatile meter accepts universal inputs, including thermocouples, RTDs, process signals (mA and Vdc), resistance, and true RMS voltage and current. With the right configuration, it can function as both an AC and DC voltmeter (up to 600 V) and an AC and DC ammeter (up to 5 A), providing flexibility for process control and industrial needs. Its single universal power supply ensures compatibility for global use.
