Le valvole di controllo vengono utilizzate per modificare le condizioni di processo quali flusso, temperatura, livello e pH. Un sistema di controllo completo include: un sensore, un controller, un posizionatore o un trasduttore di corrente in pressione e una valvola di controllo. Le valvole a globo, come la valvola di controllo Hi-Flow™ serie 2000VA/ 3000WA di Dwyer, sono un tipo molto comune di valvola di controllo.
Le valvole di controllo della serie Hi-Flow™ di Dwyer sono dotate di attuatori pneumatici che modulano la valvola per il controllo del flusso. L'apertura, la chiusura e la regolazione della valvola vengono effettuate variando la pressione dell'aria sul diaframma dell'attuatore. In genere il segnale di pressione di controllo è compreso tra 3 e 15 psig. Esistono due tipi di attuatori: Air-To-Lower e Air-To-Raise. Negli attuatori
Air-To-Lower, all'aumentare del segnale di pressione, il diaframma spinge verso il basso, spostando lo stelo e l'otturatore verso il basso e comprimendo la molla di range. Quando il segnale di pressione diminuisce, la molla di campo spinge il diaframma verso l'alto, spostando verso l'alto lo stelo della valvola e l'otturatore. Negli
attuatori pneumatici disollevamento, all'aumentare del segnale di pressione, il diaframma spinge verso l'alto, spostando lo stelo e il tappo verso l'alto e comprimendo la molla di regolazione. All' diminuire del segnale di pressione, la molla di regolazione spinge il diaframma verso il basso, spostando lo stelo della valvola e il tappo verso il basso.

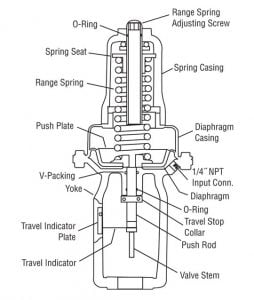

Attuatore ad aria per
sollevamento La serie di valvole di controllo Hi-Flow™ offre due tipi di corpi valvola: Push-To-Close (chiusura a pressione) e
Push-To-Open (apertura a pressione). Nel tipo a chiusura a pressione, lo stelo della valvola si sposta verso il basso, spingendo il tappo della valvola più vicino alla sede nel corpo valvola. Questo
movimento riduce il flusso attraverso
la valvola. Nel sistema Push-To-Open, lo stelo della valvola si sposta verso il basso, allontanando il tappo della valvola dalla sede nel corpo valvola. Questo movimento aumenta il flusso attraverso
la valvola. Corpo valvola lineare
a spinta per l'apertura Con la scelta degli attuatori, aria per sollevamento o aria per abbassamento, e dei corpi valvola, a spinta per la chiusura o a spinta per l'apertura, è possibile selezionare l'azione corretta della valvola per l'applicazione, ad azione diretta o ad azione inversa. È inoltre necessario considerare la posizione di guasto della valvola, ovvero il comportamento della valvola in caso di perdita del
segnale di controllo dell'aria. Un corpo valvola Push-To-Close con un attuatore Air-To-Raise avrà un'azione della valvola Air-To-Open e chiusura a molla. Si tratta di una valvola normalmente chiusa e ad azione
inversa.p> Apertura ad aria, chiusura a molla
Normalmente chiusa Un corpo valvola Push-To-Open con un attuatore Air-To-Lower avrà un'azione della valvola di apertura ad aria e chiusura a molla. Si tratta di una valvola normalmente chiusa e ad azione inversa. Ha un ulteriore fattore di sicurezza in quanto la pressione a monte chiuderà la valvola in caso di perdita di aria del segnale di
controllo. Apertura ad aria, chiusura a molla Normalmente
chiusa Un corpo valvola a spinta con attuatore ad aria avrà un'azione di chiusura ad aria e apertura a molla. Si tratta di una valvola normalmente aperta ad azione diretta. Chiusura ad aria,
apertura a molla Normalmente aperta Un corpo valvola
a chiusura a pressione con un attuatore ad aria verso il basso avrà un'azione della valvola di chiusura ad aria, apertura a molla. Si tratta di una valvola normalmente aperta ad azione diretta. Presenta un ulteriore fattore di sicurezza: la pressione a monte aprirà la valvola in caso di perdita dell'aria del segnale di controllo.
Chiusura ad aria, apertura a molla Normalmente
aperta L'attuatore deve essere dimensionato in modo da essere sufficientemente grande da chiudere la valvola contro la pressione del sistema sul tappo della valvola. La serie Hi-Flow™ è disponibile in tre dimensioni di attuatori con una varietà di dimensioni di molle, a seconda della pressione di chiusura richiesta. Le tabelle di dimensionamento delle valvole mostrano la pressione di chiusura massima per ciascuna
dimensione di valvola con ciascun tipo di attuatore. In caso di ordinazione di una valvola, è necessario specificare la pressione massima a monte e la dimensione della molla viene scelta automaticamente in base a tale valore. La molla ha un intervallo di pressione di chiusura entro il quale funziona e l'attuatore è dotato di una regolazione per la calibrazione sul campo della pressione di chiusura entro tale intervallo. È consigliabile regolare la valvola nell'applicazione in modo che funzioni alla pressione di chiusura specifica della linea di applicazione.
