Un calibratore è un dispositivo utilizzato per regolare l'accuratezza di uno strumento, spesso associato a un'applicazione specifica. Anche le apparecchiature industriali più sofisticate non sono molto utili se non vengono calibrate correttamente. È attraverso la calibrazione che vengono effettuate le regolazioni necessarie per garantire che un'apparecchiatura funzioni come previsto, in modo da poter contare su risultati prevedibili e accurati che soddisfano gli standard di qualità.
In parole semplici, la calibrazione è il processo di regolazione di un dispositivo per soddisfare le specifiche del produttore. La calibrazione è talvolta definita anche come l'emissione di dati, tra cui un rapporto o certificato di calibrazione, che garantisce all'utente finale la conformità del prodotto alle specifiche e, eventualmente, anche a linee guida esterne, come quelle dell'Organizzazione internazionale per la normazione, i cui standard ISO 9001, ad esempio, stabiliscono specifiche a livello mondiale per i settori commerciali. Un'azienda segue questi standard per garantire che i propri prodotti e/o servizi ottengano l'accettazione da parte dei fornitori e dei clienti. Questa seconda definizione di calibrazione è più propriamente denominata certificazione.
La maggior parte degli strumenti e dei sensori è progettata per soddisfare determinate specifiche di precisione; il processo di regolazione di uno strumento per soddisfare tali specifiche è denominato calibrazione. Il dispositivo utilizzato per calibrare altri strumenti è noto come calibratore. I calibratori variano nella forma e nella funzione a seconda degli strumenti con cui sono progettati per funzionare.
How Do Calibrators Work?
Che cos'è la tracciabilità NIST? Il National Institute of Standards and Technology (NIST), parte del Dipartimento del Commercio degli Stati Uniti, supervisiona lo sviluppo di standard e tecnologie di misurazione conformi al Sistema Internazionale di Unità di Misura (SI). Il NIST ha anche il compito di trasmettere questi standard al sistema di misura americano attraverso calibrazioni e altri servizi. Per aiutare l'industria statunitense a soddisfare gli standard internazionali, il NIST fornisce, tra gli altri programmi, l'accreditamento dei laboratori che consente alle aziende di stabilire la tracciabilità dei risultati di misura.In un contesto industriale, un calibratore è uno strumento fondamentale utilizzato per garantire l'accuratezza e l'affidabilità di vari strumenti e dispositivi di misura. Il suo scopo principale è quello di confrontare le letture di un dispositivo in prova (DUT) con valori di riferimento noti e apportare le modifiche necessarie per riportare il DUT entro tolleranze accettabili.
Un calibratore tipico è costituito da una combinazione di componenti hardware e software progettati per simulare segnali di ingresso precisi e misurare la risposta in uscita del DUT. La componente hardware spesso include generatori di segnali, sorgenti di tensione o corrente e vari sensori. Questi elementi producono segnali stabili e accurati su un'ampia gamma di parametri, quali temperatura, pressione o grandezze elettriche.
L'interfaccia software del calibratore consente ai tecnici di selezionare i parametri di calibrazione desiderati e definire i valori di riferimento con cui il DUT deve essere confrontato. Durante il processo di calibrazione, il calibratore genera i segnali di prova predeterminati e misura la risposta del DUT. Qualsiasi deviazione dai valori attesi viene registrata e il calibratore calcola le regolazioni necessarie per riportare il DUT in allineamento.
Ecco una panoramica semplificata di come funziona tipicamente un calibratore:
- Select Calibration Parameters: The technician or operator sets the desired calibration parameters based on the type of instrument being calibrated. These parameters could include voltage, current, temperature, pressure, or other measurable quantities.
- Define Reference Values: The technician inputs the known reference values that the DUT should ideally measure or respond to. These reference values serve as a benchmark for comparison.
- Generate Test Signals: The calibrator generates precise and stable test signals that simulate the desired measurement conditions. For example, if calibrating a voltmeter, the calibrator might generate a specific voltage signal.
- Selezionare i parametri di calibrazione: il tecnico o l'operatore imposta i parametri di calibrazione desiderati in base al tipo di strumento da calibrare. Questi parametri possono includere tensione, corrente, temperatura, pressione o altre grandezze misurabili.
- Definizione dei valori di riferimento: il tecnico inserisce i valori di riferimento noti che il DUT dovrebbe idealmente misurare o a cui dovrebbe rispondere. Questi valori di riferimento fungono da parametro di riferimento per il confronto.
- Generare segnali di prova: il calibratore genera segnali di prova precisi e stabili che simulano le condizioni di misurazione desiderate. Ad esempio, se si calibra un voltmetro, il calibratore potrebbe generare un segnale di tensione specifico.
- Applicare i segnali di prova al DUT: i segnali di prova generati vengono collegati o applicati all'ingresso del DUT. Il DUT misura o risponde a questi segnali in base alla sua progettazione e funzione. Misura la risposta del DUT: il calibratore misura la risposta in uscita del DUT, che potrebbe essere una tensione, una corrente, una temperatura o qualsiasi altra misura pertinente. Questa risposta viene confrontata con i valori di riferimento noti. Determinare la deviazione: il calibratore calcola la differenza o la deviazione tra la risposta misurata del DUT e i valori di riferimento. Questa deviazione indica l'errore di offset nella misurazione del DUT. Regolare il DUT: se la risposta misurata del DUT non rientra nelle tolleranze accettabili, il calibratore applica le regolazioni appropriate. Queste regolazioni potrebbero comportare la modifica dei coefficienti di calibrazione, la regolazione dei potenziometri di messa a punto calibrazione o altri metodi specifici per il DUT.
- Verifica della calibrazione: dopo le regolazioni, il calibratore ripete il test per assicurarsi che il DUT soddisfi ora le tolleranze definite e fornisca misurazioni accurate. Se necessario, vengono effettuate ulteriori regolazioni fino a quando il DUT non è calibrato correttamente.
I calibratori possono avere capacità e caratteristiche diverse a seconda del settore e dell'applicazione specifici. Il processo sopra descritto fornisce una comprensione generale di come funziona un calibratore per garantire misurazioni accurate in un ambiente industriale.
Il processo di calibrazione
Un'azienda con apparecchiature che necessitano di calibrazione può inviarle a un laboratorio di metrologia/calibrazione, dove un tecnico esperto le porterà a conformità con le specifiche o confermerà che già le soddisfano, utilizzando strumenti di misura/prova che devono a loro volta soddisfare severi requisiti di calibrazione. Tutti o parte dei componenti utilizzati in un processo industriale possono essere calibrati. Una calibrazione della temperatura, ad esempio, potrebbe riguardare solo una sonda, solo uno strumento o una sonda collegata a uno strumento (una calibrazione di sistema). Le regolazioni effettuate durante la calibrazione devono rientrare in determinate tolleranze. Tali tolleranze rappresentano deviazioni molto piccole e accettabili dalla precisione specificata dell'apparecchiatura.
Con quale frequenza deve essere calibrato uno strumento?
Il produttore di solito esegue la calibrazione iniziale delle proprie apparecchiature. Le calibrazioni successive possono essere eseguite internamente, da un laboratorio di terze parti o dal produttore. La frequenza della ricalibrazione varia in base al tipo di apparecchiatura. La decisione su quando ricalibrare un misuratore di portata, ad esempio, dipende principalmente dalle prestazioni del misuratore nell'applicazione. Se i liquidi che passano attraverso il flussimetro sono abrasivi o corrosivi, alcune parti dello strumento potrebbero deteriorarsi in breve tempo. In condizioni favorevoli, lo stesso flussimetro potrebbe durare anni senza richiedere una ricalibrazione. Di norma, tuttavia, è necessaria una ricalibrazione periodica almeno una volta all'anno. Naturalmente, in applicazioni critiche la frequenza sarà molto maggiore.
Scegli il calibratore giusto

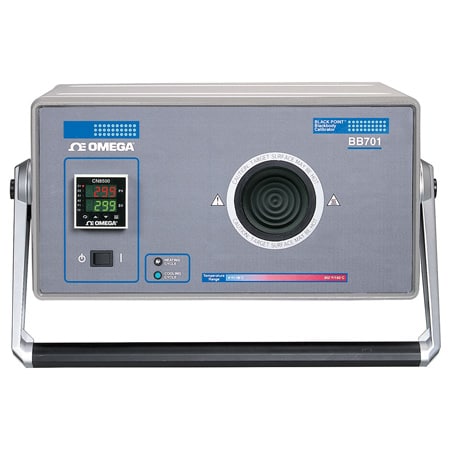

Calibratori a corpo nero
Un corpo nero viene utilizzato per calibrare i pirometri a infrarossi. In genere sono costituiti da una piastra bersaglio con un'emissività molto elevata. La temperatura della piastra bersaglio può essere controllata con tolleranze molto strette. Per effettuare la calibrazione di un pirometro a infrarossi, il pirometro effettua una misurazione della piastra bersaglio. La temperatura controllata della piastra viene confrontata con la lettura del pirometro. Il pirometro viene quindi regolato fino a quando la differenza è minima. L'elevata emissività della piastra bersaglio riduce al minimo gli errori di emissività.

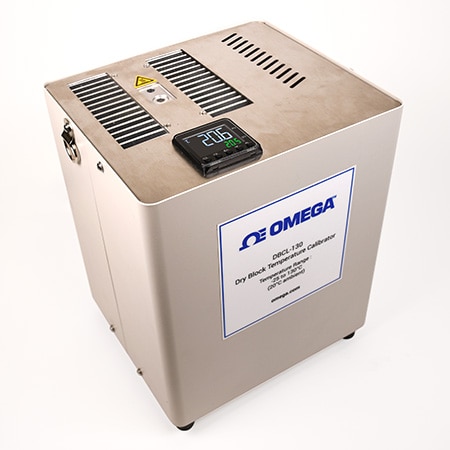

Calibratori a blocco
I calibratori a blocco vengono utilizzati per calibrare le sonde di temperatura. Contengono un blocco metallico che può essere riscaldato a una temperatura precisa. Le sonde di temperatura possono essere inserite nel blocco e la temperatura misurata dalle sonde può essere confrontata con la temperatura controllata dei blocchi. Poiché le sonde di temperatura generalmente non dispongono di alcuna regolazione, si tratta in realtà di un processo di verifica piuttosto che di una vera e propria calibrazione.

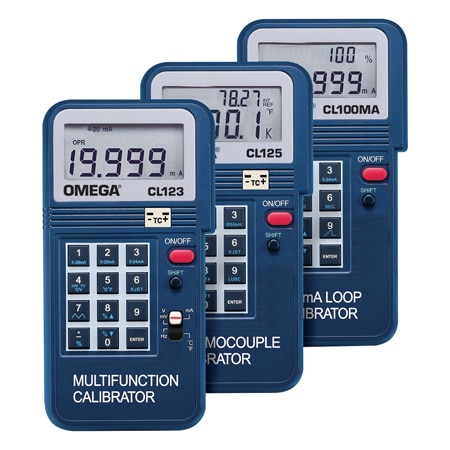

Simulatori e riferimenti di segnale
Quando si effettua la calibrazione di uno strumento, come un misuratore da pannello o un regolatore di temperatura, è necessario inserire un segnale elettrico preciso e noto. Il display o il valore di uscita dello strumento possono quindi essere regolati per corrispondere al segnale di ingresso. Per generare il segnale di precisione viene utilizzato un riferimento di segnale. I riferimenti di segnale sono disponibili come riferimenti di tensione, riferimenti di corrente e riferimenti di frequenza. Quando si lavora con uno strumento che legge un sensore, come una termocoppia, viene utilizzato un tipo speciale di riferimento di segnale, chiamato simulatore. Il simulatore è in grado di riprodurre con precisione l'uscita di un sensore. Molti riferimenti di segnale e simulatori non solo sono in grado di generare segnali, ma anche di leggerli.

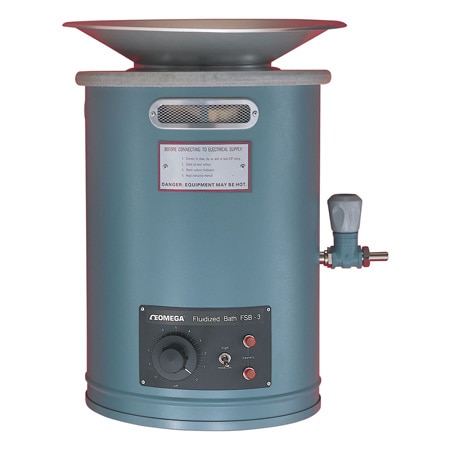

Calibratori a bagno di sabbia fluidizzata
Gli accelerometri triassiali misurano le vibrazioni su tre assi: X, Y e Z. Sono dotati di tre cristalli posizionati in modo tale che ciascuno reagisca alle vibrazioni su un asse diverso. L'uscita ha tre segnali, ciascuno dei quali rappresenta la vibrazione di uno dei tre assi.

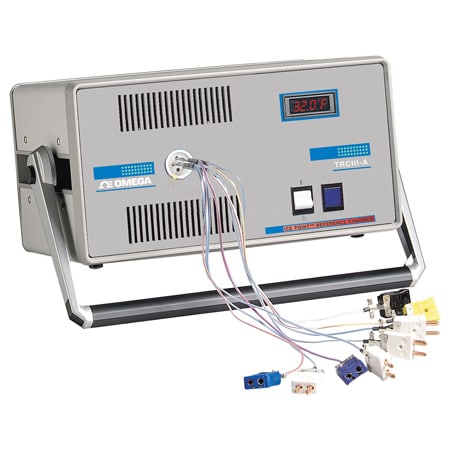

Camere di riferimento per calibrazione ice point™
Le camere di riferimento per calibrazione ice point™ utilizzano elementi di raffreddamento termoelettrici per produrre una camera di riferimento a 0 °C molto precisa e stabile. La camera di riferimento può essere utilizzata per la calibrazione delle sonde di temperatura, ma è anche comunemente utilizzata nella simulazione di un segnale termocoppia per la calibrazione e la verifica degli strumenti che leggono le termocoppie.
Cosa comporta una calibrazione tipica?
Un sistema di pesatura è utile per illustrare i principi generali della calibrazione. Archimede e Leonardo Da Vinci utilizzavano il posizionamento di contrappesi calibrati su una leva meccanica per bilanciare e quindi determinare pesi sconosciuti. Una variante di questo dispositivo utilizza più leve, ciascuna di lunghezza diversa e bilanciata con un unico peso standard. Successivamente, le molle calibrate hanno sostituito i pesi standard. L'introduzione delle celle di carico idrauliche ed elettroniche (basate su estensimetri) ha rappresentato il primo importante cambiamento nella progettazione della tecnologia di pesatura. Negli impianti di lavorazione odierni, le celle di carico elettroniche sono preferite nella maggior parte delle applicazioni. Per verificare se i trasduttori e le celle di carico funzionano correttamente, l'utente deve rispondere alle seguenti domande:
- L'indicazione del peso torna a zero quando il sistema è vuoto o scarico?
- Il peso indicato raddoppia quando il peso raddoppia?
- Il peso indicato rimane lo stesso quando cambia la posizione del carico (carico irregolare)?
Se le risposte sono sì, le celle e i trasduttori sono probabilmente in buone condizioni.
Domande frequenti
D: Perché la calibrazione è importante?
R: La calibrazione è importante perché garantisce l'accuratezza e l'affidabilità di vari dispositivi e sistemi di misurazione. Confrontando le letture ottenute da un dispositivo con un valore di riferimento noto, la calibrazione aiuta a identificare e correggere eventuali discrepanze e consente misurazioni precise e risultati coerenti.
D: Quali tipi di dispositivi richiedono la calibrazione?
R: Diversi tipi di dispositivi in diversi campi richiedono la calibrazione. Esempi comuni includono:
- Sensori di temperatura
- Manometri
- Bilance
- Misuratori di pH
- Flussimetri
- Estensimetri
La calibrazione è fondamentale per qualsiasi dispositivo che fornisce misurazioni utilizzate in applicazioni critiche, ricerca, controllo qualità o processi relativi alla sicurezza.
D: La conformità normativa richiede la calibrazione?
R: La conformità normativa richiede spesso la calibrazione regolare di dispositivi e sistemi specifici. Molti settori, come quello sanitario, aerospaziale, automobilistico, farmaceutico e manifatturiero, dispongono di organismi di regolamentazione o standard di calibrazione che definiscono i requisiti di calibrazione. Queste normative garantiscono che le misurazioni e gli strumenti soddisfino specifici standard di accuratezza e qualità. Il rispetto di queste normative contribuisce a mantenere la coerenza, la sicurezza e l'affidabilità all'interno del settore. È essenziale consultare le linee guida e gli standard normativi pertinenti applicabili al proprio settore specifico per determinare i requisiti di calibrazione.
Q: Are there environmental factors that contribute to the need for calibration?
R: Diversi fattori ambientali possono contribuire alla necessità di calibrazione. Condizioni ambientali quali temperatura, umidità, pressione ed esposizione a contaminanti possono influire sulle prestazioni e sulla precisione dei dispositivi di misurazione. Ad esempio, le variazioni di temperatura possono influire sulle letture dei termometri e di altri strumenti sensibili alla temperatura. Allo stesso modo, livelli elevati di umidità possono causare errori legati all'umidità in alcune apparecchiature. L'esposizione a sostanze inquinanti o corrosive può degradare le prestazioni dei sensori e influire sulla precisione delle misurazioni. Una calibrazione regolare aiuta a tenere conto di questi fattori ambientali, garantendo che i dispositivi rimangano precisi e affidabili nonostante le condizioni mutevoli, mantenendo così l'integrità delle misurazioni.
D: La calibrazione influisce sulla qualità del prodotto?
R: La calibrazione influisce in modo significativo sulla qualità del prodotto. Nella produzione e nella lavorazione industriale, misurazioni accurate sono fondamentali per garantire la coerenza, l'affidabilità e la conformità alle specifiche del prodotto. Strumenti e sensori calibrati vengono utilizzati per misurare dimensioni, pesi, volumi e altri parametri critici durante il processo di produzione. Mantenendo l'accuratezza di queste misurazioni attraverso la calibrazione, i produttori possono rilevare e correggere eventuali deviazioni, garantendo che i prodotti soddisfino gli standard di qualità desiderati. La calibrazione aiuta a ridurre al minimo le variazioni, migliora il controllo dei processi e riduce i difetti, portando a una maggiore qualità dei prodotti e alla soddisfazione dei clienti.
D: La calibrazione è la stessa cosa dell'accuratezza?
R: No, la calibrazione e l'accuratezza sono concetti correlati, ma non sono la stessa cosa.
La calibrazione si riferisce al processo di confronto delle misurazioni ottenute da un dispositivo con valori di riferimento o standard noti e di apportare le modifiche necessarie per garantire l'accuratezza. Comprende la verifica e la regolazione delle prestazioni di un dispositivo per portarlo entro limiti accettabili.
L'accuratezza, invece, è la vicinanza di una misurazione al valore reale o target. Rappresenta quanto una misurazione riflette il valore effettivo misurato. La calibrazione aiuta a stabilire e mantenere l'accuratezza allineando le letture del dispositivo ai valori di riferimento, ma l'accuratezza stessa è una caratteristica di una misurazione o della capacità di un dispositivo di fornire risultati affidabili e veritieri.
