Nous mesurerons la pression hydrostatique avec un volume fixe. Cette mesure n'est pas affectée par la surface de la colonne d'eau ; elle dépend uniquement de sa hauteur.
Matériaux :

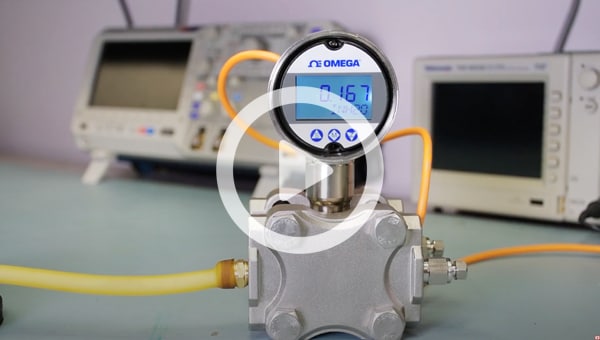

Pour cette application, nous utilisons le transmetteur de pression différentielle PX3005 pour mesurer la hauteur de la colonne d'eau dans la bouteille. Les résultats seront exprimés en pouces.
Outre la bouteille d'eau et le transmetteur de pression ou un transducteur de pression, le montage expérimental nécessite quelques accessoires supplémentaires. Il s'agit notamment d'un adaptateur PT 1/4 pouce et d'un tuyau en latex pour relier le port du transmetteur de pression au fond de la bouteille d'eau. Le PX3005 étant équipé d'une connexion M12, nous avons également besoin d'un câble M12. Pour alimenter le transmetteur de pression, nous utilisons une alimentation électrique de 24 volts CC.
Procédure :
- Commencez par connecter le PX3005 à l'alimentation électrique à l'aide du câble assemblé. Une fois connecté, l'appareil s'allume.
- Ensuite, connectez le tube en latex directement au côté haut du PX3005. Laissez le côté bas ouvert à l'atmosphère.
- Pour spécifier les unités dans lesquelles vous lirez la pression exercée par la colonne d'eau, suivez ces étapes. Appuyez sur le bouton « M » du milieu jusqu'à ce que « U » suivi d'une unité de pression s'affiche à l'écran. Il peut s'agir de « U PSI » ou « U bar », selon la configuration initiale de l'appareil.
Une fois que « U PSI » s'affiche, appuyez sur le bouton « Z ». Une fois que vous avez appuyé sur le bouton « Z », l'écran devrait afficher « set ». Appuyez maintenant sur le bouton « S » et l'appareil devrait afficher une liste des unités disponibles que vous pouvez faire défiler. Dans ce cas, nous voulons que la lecture soit en pouces de colonne d'eau, donc arrêtez-vous à « INH20 ». Appuyez une fois sur le bouton « M » pour enregistrer ce réglage. L'appareil devrait afficher un « U » suivi de « INH20 » et de cinq barres. Maintenant, continuez d'appuyer sur le bouton « M » jusqu'à ce que vous voyiez une lecture de six, ce qui correspond à un décalage de 00. Cela indique qu'aucune pression n'est appliquée. Les unités de pression doivent maintenant s'afficher en INH20. Pour confirmer le décalage, qui doit toujours être zéro lors de l'application de la pression, maintenez les boutons « S » et « Z » enfoncés simultanément pendant cinq secondes. L'écran doit afficher « PV=0 ». L'appareil doit ensuite revenir au mode exécution. L'étape suivante consiste à remplir la bouteille d'eau. Nous pourrons vérifier le résultat du transmetteur de pression en mesurant la colonne d'eau à l'aide d'une règle et en comparant les deux chiffres. Dans ce cas, la règle indique une hauteur de colonne d'eau d'environ 6,4 ou 6,5 pouces. - Lisez la mesure de la hauteur de la colonne d'eau sur l'affichage du transmetteur de pression. Pour cette expérience, elle est de 6,623, car la forme de la bouteille d'eau n'est pas parfaitement uniforme. Bien qu'il ne soit pas tout à fait exact, ce résultat est suffisamment proche pour montrer que notre dispositif expérimental peut être utilisé pour mesurer la hauteur d'une colonne d'eau.
- The next step is to fill the water bottle. We will be able to verify the pressure transmitter’s result by measuring the column of water with a ruler and comparing the two numbers. In this case, the ruler shows a water column height of about 6.4 or 6.5 inches.
- Read the water column height measurement on the pressure transmitter’s display. For this experiment, it’s 6.623, since the water bottle’s shape isn’t perfectly uniform. Though not completely accurate, this result is close enough to show that our experimental setup can be used to measure the height of a water column.
Si vous avez d'autres questions sur l'utilisation des transducteurs ou des transmetteurs de pression dans certaines applications, contactez-nous dès aujourd'hui. Un membre de notre équipe se fera un plaisir de vous aider.
