Les capteurs de pression , qu'il s'agisse de transducteurs de pression ou de transmetteurs de pression, sont des dispositifs électromécaniques utilisés pour mesurer la pression avec une précision élevée. Ces dispositifs détectent la pression de l'air, des gaz ou des liquides et convertissent cette mesure en une sortie utilisable (généralement un signal électrique tel que la tension ou le courant) qui peut être surveillée ou traitée par d'autres systèmes et/ou
dispositifs. Les capteurs de pression sont des dispositifs de mesure de pression essentiels utilisés dans un large éventail d'industries pour surveiller et contrôler les gaz et les liquides. Dans les systèmes CVC, la construction automobile, l'ingénierie aérospatiale, le développement d'équipements médicaux et le contrôle des processus industriels, une surveillance fiable de la pression permet de maintenir la sécurité, d'améliorer
l'efficacité et de garantir les
performances à long terme des systèmes. Transducteur, Transmetteur ou Capteur Bien qu'il existe des différences subtiles entre les termes « transducteur de pression », Transmetteur de pression et Capteur de pression , ils sont utilisés de manière presque interchangeable dans la pratique. Les fabricants et les Utilisateurs font rarement la

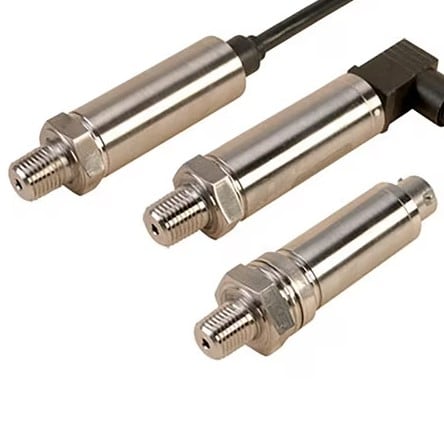

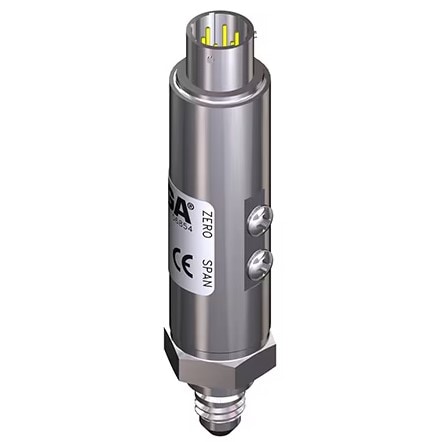

- des fonctions et des capacités qui se recoupent. Transducteurs de pression configurables et à haute précision Les transducteurs de pression peuvent fournir différents types de signaux de sortie, mais la sortie de tension (généralement de 0 V à 5 V) est l'une des plus utilisées. Le choix de la sortie
dépend des exigences de l'application en matière de précision, de distance et de compatibilité avec les systèmes de contrôle. Ces dispositifs sont fréquemment utilisés dans les systèmes CVC, les applications de contrôle de processus et les machines industrielles où un fonctionnement continu et une surveillance fiable sont essentiels. Parmi les utilisations typiques, on peut citer la surveillance de la pression de freinage dans les véhicules tout-terrain et - mesure de la pression d'huile et de carburant dans les équipements de transport, la surveillance du niveau de liquide dans les pompes CVC et le contrôle de la pression dans les appareils médicaux. Transmetteur de pression sanitaire Les transmetteurs de pression s'appuient sur la fonction des transducteurs en conditionnant le signal brut. En plus de mesurer la pression, un transmetteur amplifie, assure la linéarité et effectue la compensation de la sortie, produisant
des signaux normalisés tels que (0 à 5) V, (0 à 10) V ou, plus couramment, (4 à 20) mA. Cela les rend très fiables pour la transmission de données sur de longues distances et leur intégration directe dans les systèmes de contrôle de processus. En raison de leur robustesse et de leur polyvalence, les transmetteurs sont largement utilisés dans les industries de transformation à grande échelle telles que le traitement chimique, la fabrication d'aliments et de boissons, ainsi que la production et la distribution d'électricité. Ils sont également courants - industriels et les produits de santé et de sécurité. En général, les transmetteurs de pression sont le choix privilégié lorsque les signaux doivent rester précis et stables sur de longues distances de câbles ou dans des environnements

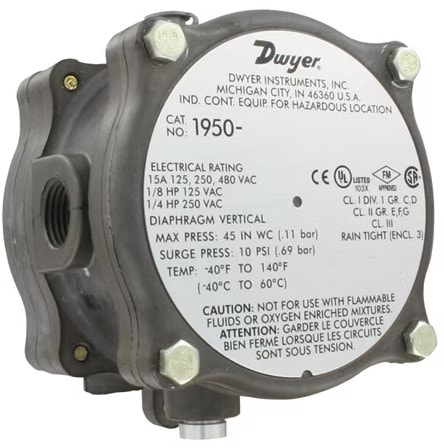

électriquement bruyants. Pressostat différentiel antidéflagrant Capteur de pression est un terme général qui désigne tout dispositif détectant la pression et produisant un signal de sortie. Les dispositifs modernes dotés de
protocoles numériques (par exemple, IO-Link
ou bus CAN) sont souvent
- simplement appelés «
- Pressostats. En fin de
- ». Comment fonctionne
- courbe ou se déforme
- cette déformation
- capteurs ». Il existe également d'autres termes, tels que Convertisseurs I/P (courant-pression) et
- compte, il est courant de les regrouper tous sous le terme générique de « capteurs de pression

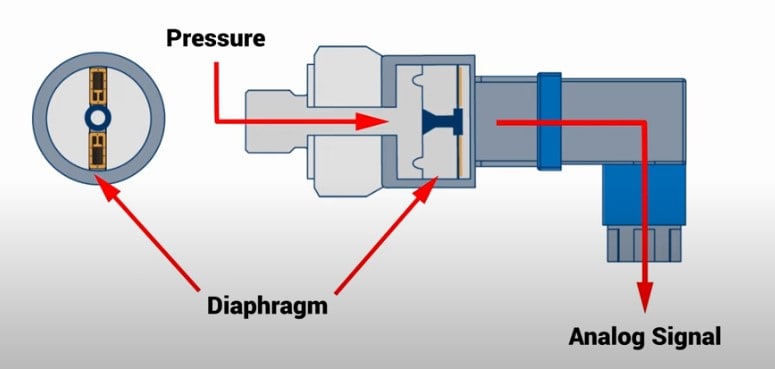

- un transducteur de pression ? Explication étape par étape : Pression appliquée Un gaz ou un liquide exerce une force sur le diaphragme du capteur (une membrane fine et flexible) Déformation mécanique Le diaphragme se
- proportionnellement à la pression appliquée Charge électrique Des éléments de détection fixés, tels que des jauges de contrainte, des cristaux piézoélectriques ou des plaques capacitives, détectent
- et la convertissent en un changement électrique (résistance, charge ou capacité) Conversion du signal Les composants électroniques internes du capteur traitent ce petit
changement et le convertissent
en une sortie électrique normalisée, généralement une tension, un courant (4 mA à 20 mA) ou un signal numérique. Sortie du système Le signal résultant est envoyé à un écran, un contrôleur ou un système d'acquisition de données, où il peut être surveillé, enregistré ou utilisé pour le contrôle automatique. Types de transducteurs de
pression Les transducteurs de pression ne sont pas des appareils universels: différents modèles sont optimisés pour des applications, des environnements et des plages de mesure spécifiques. Si tous les transducteurs ont pour fonction de base de convertir la pression en un signal électrique, ils le font en utilisant différents principes de détection. Parmi les nombreux modèles disponibles,
les transducteurs à jauge de
les transducteurs capacitifs sont les deux types les plus largement utilisés. Comprendre leur fonctionnement et leurs points forts peut vous aider à sélectionner le dispositif adapté à votre application, que vous surveilliez de subtils changements atmosphériques ou mesuriez des pressions hydrauliques extrêmes.
et leur

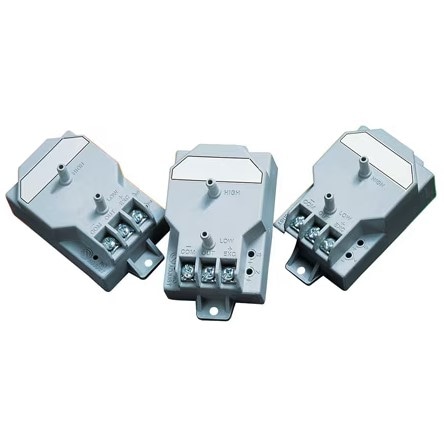

précision les rendent courantes dans l'automatisation industrielle, les systèmes automobiles (comme la surveillance du carburant et de l'huile), l'aérospatiale et le contrôle hydraulique. Bien qu'elles fonctionnent exceptionnellement bien sous des charges élevées, leur sensibilité est généralement inférieure à celle des types capacitifs, ce qui les rend moins adaptées aux applications à très basse pression. Transducteurs de pression
basse bidirectionnels différentiels Capacitifs Dans les capteurs capacitifs, un diaphragme et une plaque fixe forment un condensateur. Lorsque la pression déforme le diaphragme, la distance entre les plaques change, modifiant ainsi la capacité (la capacité d'un objet à stocker une charge électrique). Étant donné que même de minuscules déformations produisent des changements mesurables, les capteurs de capacité offrent une sensibilité
et une résolution élevées, en
particulier à des pressions faibles ou différentielles. Ces conceptions sont souvent choisies pour des applications où la détection de petits changements est importante, telles que la surveillance des systèmes CVC, le contrôle de la pression dans les salles blanches, les mesures barométriques et la surveillance de l'environnement. Leur faible consommation d'énergie et leur excellente
sensibilité les
à basse pression est plus importante que la résistance à des charges extrêmes. Types de sorties de signaux de pression Lorsqu'un transducteur de pression est alimenté et exposé à une pression, il produit un signal électrique proportionnel à cette pression. Les formats de sortie les plus courants sont le
millivolt (mV/V), la tension, le courant (4 mA à 20 mA) et le numérique. Le choix approprié dépend de la longueur du câble,
du bruit électrique,

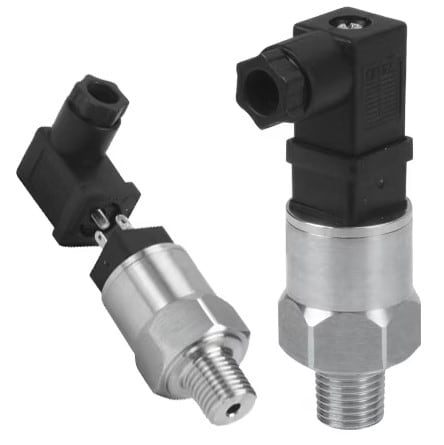

de l'alimentation disponible et de l'interface du système hôte. Transmetteurs de pression compacts de type OEM Un transmetteur à deux fils alimenté en boucle module le courant plutôt que la tension, ce qui rend le signal très résistant aux interférences électriques et aux chutes de tension sur les câbles longs.
Il s'agit de la norme de facto dans les industries de transformation (il existe des modèles de 0 mA à 20 mA, mais les modèles
de 4 mA à 20 mA sont
environnements électriquement bruyants et les longs câbles (des centaines de mètres/plus de 1 000 pieds), en particulier dans le contrôle des processus. Sorties numériques Les transducteurs numériques communiquent via des protocoles tels que Modbus/RS-485, CAN, HART, I²C ou SPI. Au-delà de la pression, ils peuvent transmettre
des métadonnées (par exemple, des informations d'étalonnage, de série/d'actif), enregistrer des données, déclencher des alertes et prendre
en charge l'assistance
à la configuration à distance. La distance de transmission et la topologie dépendent du protocole et du câblage, et ils sont souvent adaptés aux longues distances. Idéal pour : les longues distances, les diagnostics avancés, les données multiparamétriques et l'intégration avec des contrôles/SCADA modernes. Solutions innovantes de DwyerOmega Transducteurs de pression configurables de la
série MM offre une flexibilité et une précision inégalées, avec plus d'un million de configurations possibles pour répondre aux
besoins spécifiques de chaque application.
Grâce à la technologie piézorésistive micro-usinée,
% avec une excellente stabilité sur toutes les plages de température. série MM Construits avec un diaphragme robuste en acier inoxydable, des joints verre-métal et un couplage à l'huile de silicone à un pont de jauge de contrainte en silicium, la série MM offre une fiabilité à long terme dans les environnements exigeants.
Les applications typiques comprennent les essais de moteurs, la surveillance du niveau de fluide, la détection de fuites, le contrôle des processus et les mesures sanitaires dans les systèmes alimentaires et biopharmaceutiques. Série MSX Magnesense ® ® : marque déposée

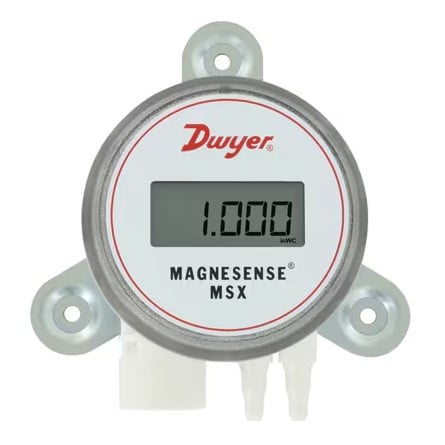

différentielle MSX Magnesense ® Le transmetteur de pression différentielle
de pression sélectionnables ses doubles sorties de tension et de avec des options unidirectionnelles et bidirectionnelles, ce qui simplifie la configuration pour le CVC et l'automatisation des bâtiments. Il fournit une sortie de pression ou de vitesse linéaire, ainsi qu'une extraction de racine carrée pour les calculs de débit. Avec
courant, le MSX prend en charge à la fois les signaux de contrôle et de vérification. Logé dans un boîtier robuste classé IP66/NEMA 4X, il maintient une précision FSO de ± 1 % et une stabilité à long terme. Des fonctionnalités conviviales telles que le réglage du zéro et de l'étendue par simple pression sur un bouton facilitent l'installation. Idéal
pour le CVC, l'entretien des bâtiments et la Surveillance de l'environnement, le MSX offre une mesure de pression fiable et polyvalente dans les applications exigeantes.
