Como parte de su flujo de trabajo diario, los trabajadores de la industria de los alimentos y las bebidas y la industria farmacéutica necesitan entrar y salir de congeladores. Cuando la puerta de un congelador se deja accidentalmente entreabierta, puede provocar el deterioro de los alimentos y un aumento de los costes energéticos. Esta aplicación se diseñó para evitar estos problemas detectando automáticamente cuándo se abre la puerta de un congelador y activando posteriormente una alarma para avisar a alguien de que la cierre.
Productos utilizados

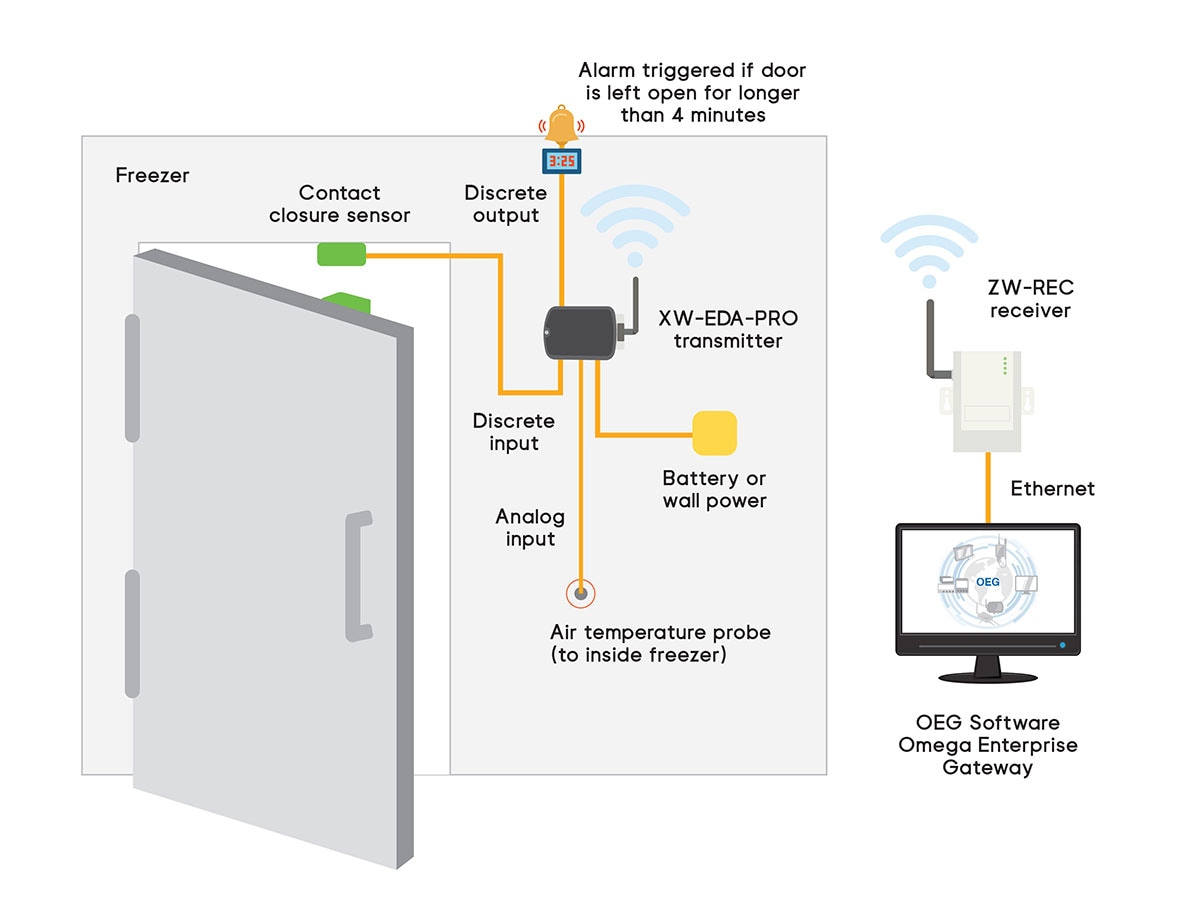

La figura muestra el esquema del sistema de alarma de la puerta utilizado en esta aplicación. El sistema incluye tres productos:
Sonda de temperatura del aire P-L-A-6-20-0-PS-15 con conexión M12 Medición ultraprecisa de aire y gas Los sensores de temperatura RTD proporcionan a los clientes un producto que ofrece una precisión mucho mayor que la de la mayoría de los sensores RTD estándar disponibles actualmente en el mercado.
Transmisor inalámbrico inteligente XW-EDA-PRO Este sistema de sensor/transmisor inalámbrico resistente, de largo alcance y baja potencia, acepta una amplia gama de sensores de temperatura RTD y termopares, así como entradas de señales de proceso estándar de la industria, e incluye salidas de alarma/control. La radio es un transmisor compatible con IEEE 802.15.4 que funciona a 2,4 GHz y está diseñado para transmitir hasta 1000 m* (3280') en exteriores y alrededor de 100 m* (328') en interiores.
Receptor inalámbrico ZW-REC Este receptor proporciona una conectividad inalámbrica robusta a un transmisor de la serie XW y se conecta a través de Ethernet a un PC o servidor donde puede residir el software OEG 2.0 para el Almacenamiento de datos locales y en la nube, Alarmas y análisis.
Software OEG Omega Enterprise Gateway Conecte fácilmente sus dispositivos OMEGA a su infraestructura. El software OMEGA Enterprise Gateway (OEG) utiliza una interfaz web intuitiva para que la supervisión y el control sean más sencillos e inteligentes. El software proporciona supervisión en tiempo real las 24 horas del día, los 7 días de la semana, análisis de datos históricos, notificaciones de alarmas y eventos, y conectividad Ethernet cifrada. Es compatible con las necesidades de los clientes empresariales que buscan soluciones locales, al tiempo que ofrece la integración de Omega Link Cloud lista para usar para el acceso a datos móviles y notificaciones.
Cómo funciona
- Monte un Sensor de cierre de contacto en la abertura de la puerta y conéctelo a través de una entrada discreta al transmisor. Conecte el sensor de contacto de la puerta a la E/S – 1.
- Monte un reloj con un mecanismo de temporización y una alarma y conéctelo a través de una salida discreta al transmisor. Conecte la alarma a la E/S – 0.
- Monte la sonda de temperatura en el interior del congelador y conéctela al transmisor a través de una salida analógica.
- Configure una alarma en Omega Sync para que se active si el DIO >= 2 durante más de 4 minutos y para activar la E/S – 0.
- Ahora, cuando la puerta esté abierta, el DIO leerá 2. Si permanece abierta durante más de 4 minutos, se activará la alarma y leerá 3. Alternativamente, la alarma se puede configurar para que permanezca activada hasta que alguien pulse el botón de restablecimiento del XW-ED.
- El transmisor también transmitirá los datos de la sonda de temperatura del aire y el cierre de contacto al Receptor inalámbrico ZW-REC conectado a través de Ethernet a OEG, una solución de software de inteligencia de monitorización gratuita.
- El software realiza el seguimiento de la información recibida del transmisor (lecturas de temperatura y tiempo). Si estas lecturas están fuera del rango establecido (es decir, por encima de un umbral de temperatura determinado o más allá del umbral de cuatro minutos), el software OEG enviará una notificación por correo electrónico a la persona correspondiente.
Resultados
Cada vez que la puerta se deja abierta durante más de cuatro minutos, suena una alarma acústica y se envía una notificación por correo electrónico a la persona correspondiente. Esto permite que los empleados cercanos o el gerente respondan rápidamente cuando la puerta está abierta, lo que reduce la posibilidad de que se echen a perder los alimentos o aumenten los costos de energía.
Consejo profesional
Para obtener una mejor distancia de transmisión, coloque el XW-ED fuera del Congelador.
Cree una cuenta gratuita en Omega Link Cloud e intégrela con OEG 2.0 para la supervisión remota.
