Anwendung

Raketen setzen Fallschirme ein, um die Wiedereintritts- oder Landegeschwindigkeit der Rakete schnell zu verringern. Vor dem Einsatz muss das System jedoch unbedingt getestet werden. Mit S-Beam-Wägezellen können Ingenieure die auf den Fallschirm oder die Raketenstruktur ausgeübte Kraft testen.

Die Kraftmesswerte der Wägezellen können entweder auf einem digitalen Messgerät oder einem Datenerfassungslogger abgerufen werden.

In dieser Anwendung verwendete OMEGA-Produkte

Produkte

DLC101-1.5K: Diese S-Träger-Wägezellen können Zug- oder Druck-Ausgänge empfangen und bieten überlegene Leistung in einem kompakten, vielseitigen Gehäuse. Für eine optimale Leistung sollten sie mit Gelenkköpfen oder Lastknöpfen installiert werden.

LC702-100K: Diese hochbelastbaren Zugkraft-Wägezellen bestehen vollständig aus Edelstahl und verfügen über einen integrierten Anschluss. Sie eignen sich gut für Anwendungen wie Kabel an Kränen, Stützstangen in architektonischen Konstruktionen, Motorprüfständen und industrielle Wägeanwendungen.

OM-CP-BRIDGE120-100: Dieser Brücken-/Dehnungsmessstreifen-Datenlogger ist in Messbereichen von ±10 bis ±1000 mV erhältlich und kann bis zu 32.767 Messwerte speichern. Die Datenabfrage ist einfach und umfasst Grafikanzeigen für eine schnelle Analyse sowie die Möglichkeit, professionell aussehende Daten zu exportieren und zu drucken.

DP8EPT-330-006: Die digitalen Panel-Messgeräte der PLATINUMTM-Serie mit 6-stelliger Anzeige bieten eine hohe Genauigkeit und sind unglaublich vielseitig und einfach zu bedienen. Sie verfügen über universelle Eingänge, werden über einen Standard-USB-Anschluss verbunden und sind über die Firmware konfigurierbar.

So funktioniert es

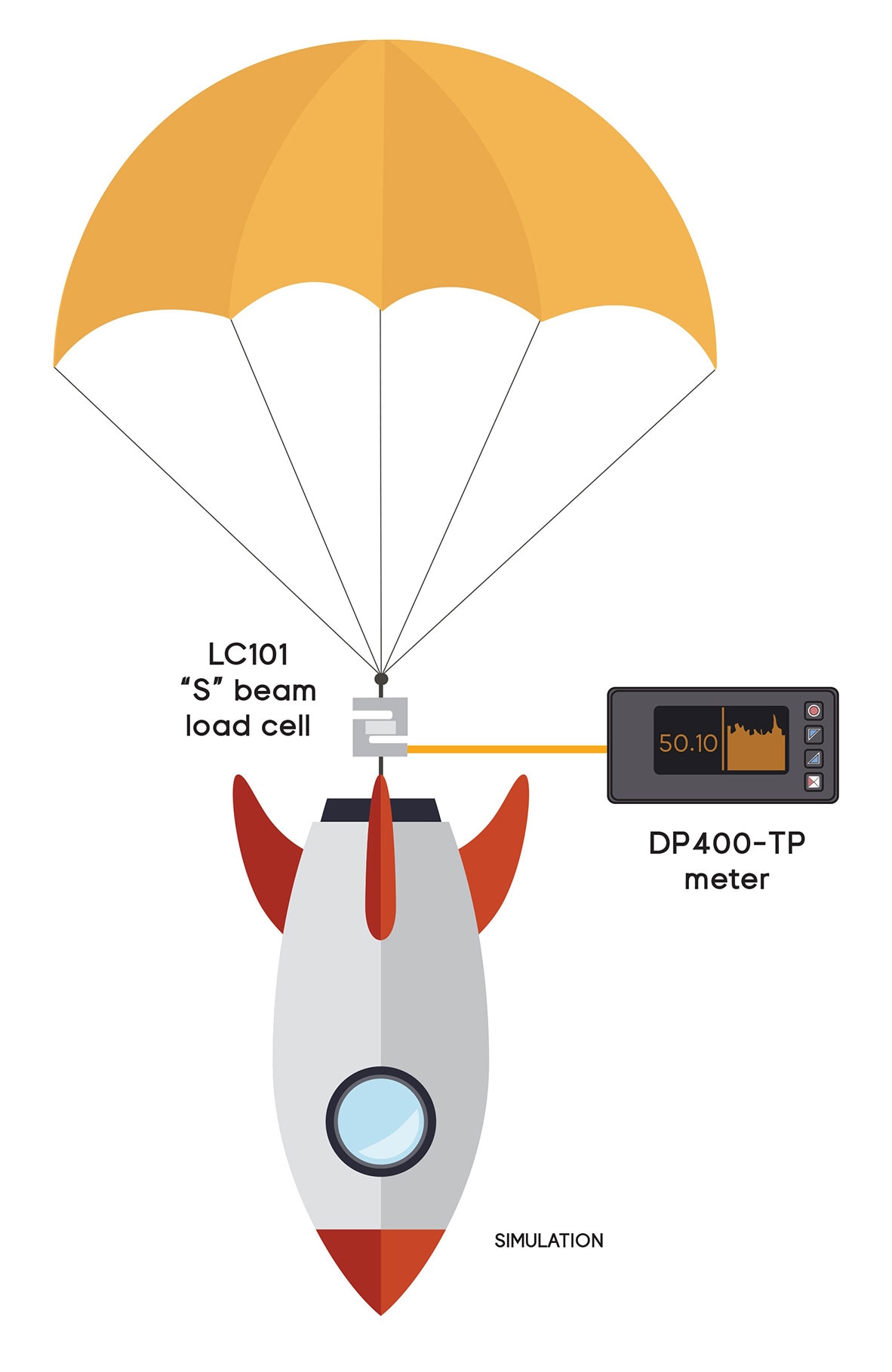

  1. Die Gewinde der S-Träger-Wägezelle sind an einem Ende am Fallschirmkabel und am anderen Ende an der Raketenstruktur befestigt.
  2. Ein Datenlogger oder ein digitaler Messwertanzeiger kann an die Wägezelle angeschlossen werden, um die Kraftmessungen abzulesen.
  3. Bei Verwendung eines Datenloggers können Sie die Daten zur weiteren Analyse herunterladen.

Ergebnisse

Ingenieure können die Kräfte überprüfen, die während des Einsatzes und der Verwendung auf das Fallschirmkabel und die Raketenstruktur wirken. Mit Hilfe eines Datenloggers können historische Daten verfolgt und für weitere Analysen verwendet werden.

Profi-Tipp

Einige Kraftmess-Anwendungen unterliegen Platzbeschränkungen. In diesen Fällen können Miniatur-S-Beam-Wägezellen verwendet werden, um Zug- und Druckkräfte für Kraft- und Lastmess-Anwendungen zu messen und dabei eine hohe Genauigkeit und Leistung zu gewährleisten.
