Los medidores de flujo de área variable miden el caudal permitiendo que un fluido pase a través de un tubo cónico que eleva un flotador a una altura proporcional a la velocidad del flujo. Estos instrumentos se calibran en fábrica para un medio específico en condiciones de referencia estándar. Para la mayoría de los modelos, esos estándares son aire (para aplicaciones de gas) y agua (para aplicaciones de líquido) a 70 °F y 14,7 PSIA (0 PSIG).
Sin embargo, cuando un caudalímetro funciona en condiciones que difieren de estos estándares de referencia, el caudal indicado no representará el caudal real. Para garantizar la precisión, los ingenieros deben aplicar correcciones para la presión, la temperatura y la gravedad específica.

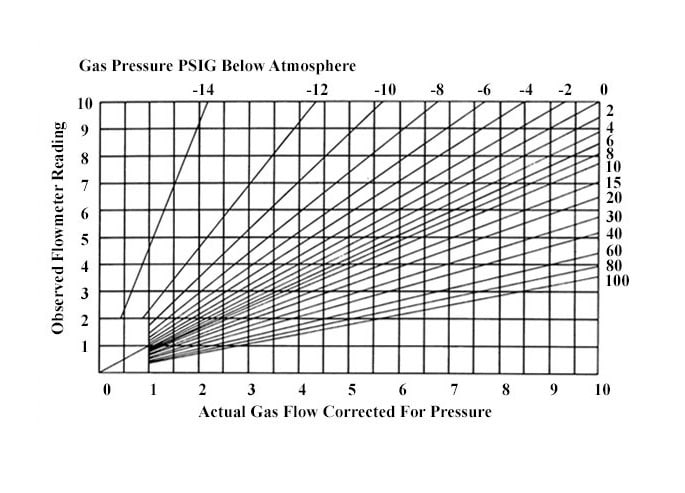

Correcciones del caudal de gas para presión y temperatura
Los gases son muy compresibles, por lo que su densidad varía significativamente con la presión y la temperatura.
La lectura observada en el medidor de flujo es el caudal real (Q₁), mientras que el valor corregido, ajustado a las condiciones estándar, es el caudal estándar (Q₂).
Para corregir el caudal real a las condiciones de caudal estándar, se puede utilizar la siguiente ecuación:
Donde:
- Q 1 = Caudal real (indicado por el medidor)
- Q 2 = Caudal corregido (estándar)
- P 1 = Presión real (PSIA)
- P 2 = Presión estándar (14,7 PSIA)
- T 1 = Temperatura real (°R = °F + 460)
- T 2 = Temperatura estándar (530 °R, equivalente a 70 °F)
Esta fórmula tiene en cuenta cómo los cambios en la densidad del gas afectan a la posición del Coma flotante dentro del medidor. Por ejemplo, una presión de operación más alta aumenta la densidad del gas, lo que hace que el Coma flotante se eleve menos para el mismo caudal. La aplicación de esta corrección da como resultado un caudal real en condiciones estándar.

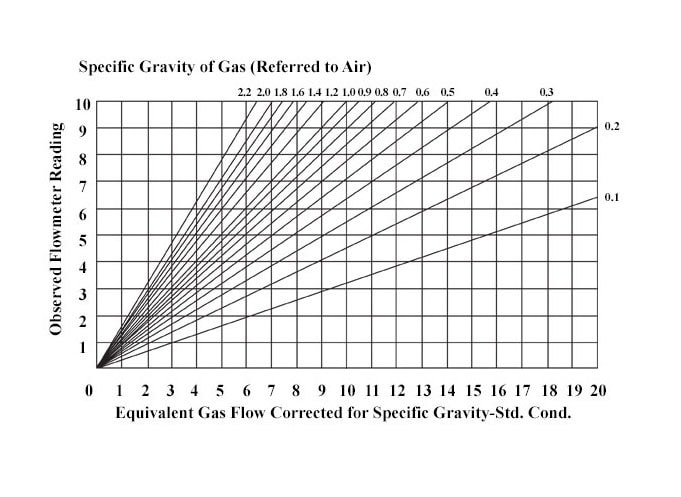

Correcciones del caudal de gas para diferentes medios
Cuando se utiliza un medidor de flujo de área variable calibrado para aire para medir un gas diferente, se requiere una corrección adicional para tener en cuenta las diferencias en la gravedad específica (S.G.).
Se utiliza la siguiente ecuación:
Donde:
- Q 1 = Caudal del gas indicado en el medidor
- Q 2 = Caudal corregido para el gas utilizado
- S.G. = Gravedad específica del gas (en relación con el aire, donde aire = 1,0)
Por ejemplo, si el medidor está calibrado para aire pero se utiliza con dióxido de carbono (S.G. ≈ 1,52), el caudal indicado será superior al caudal real, y esta corrección garantiza un ajuste adecuado.
Soluciones innovadoras de

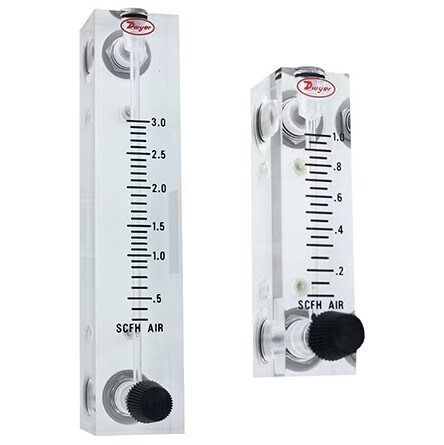

Caudalímetros Visi-Float ® serie VF
Para una medición precisa y de precisión, Repetibilidad de gases o líquidos en condiciones estándar o corregidas, los caudalímetros de la serie VF Visi-Float ® ofrecen una solución fiable y visualmente clara. Cada unidad está mecanizada con precisión a partir de un bloque acrílico sólido, lo que permite una inspección visual completa del flujo, al tiempo que mantiene una excelente durabilidad y claridad.
El fondo blanco y el diseño de coma flotante de alto contraste garantizan lecturas precisas, mientras que el orificio cónico proporciona un desplazamiento suave de la coma flotante y una repetibilidad excepcional. Disponible en escalas de 2 y 4 pulgadas con válvulas de medición de precisión opcionales, la serie VF es ideal para aplicaciones de aire, agua o gas de proceso donde se requiera medición y corrección de caudal de área variable.
Características adicionales:
- Tipo de presión de medición: Manométrica
- Conexión del proceso: 1/8 pulgadas NPT hembra
- Presión de prueba: Hasta 100 psi
- Orientación: Instalación vertical
- Calibración NIST disponible en el configurador de productos
Aplicaciones habituales:
- Sistemas médicos y de laboratorio
- Muestreadores de aire
- Analizadores de gases
- Monitores de contaminación
- Inyectores químicos
- Sistemas de purga de armarios

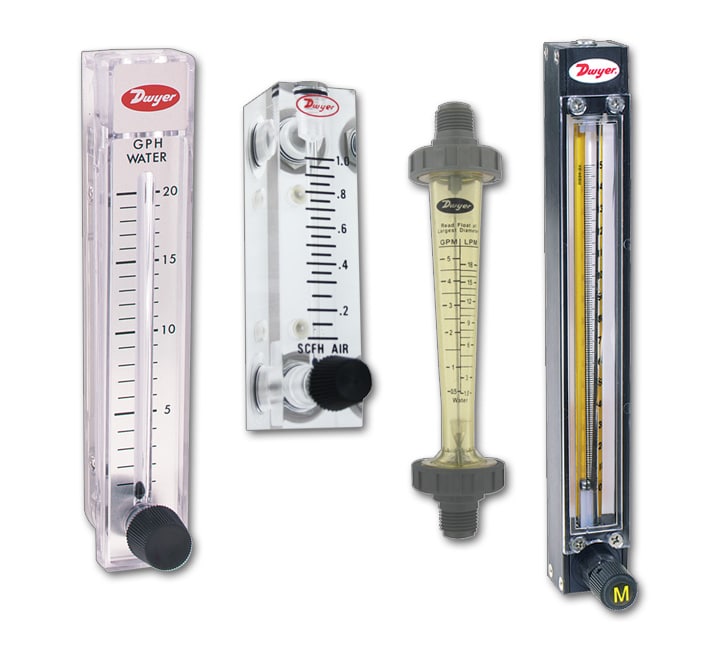

Caudalímetros de área variable serie VA para gases y líquidos
Los medidores de flujo de área variable de la serie VA ofrecen una medición precisa de gases o líquidos con una escala milimétrica universal e incluyen gráficos de correlación tanto para aire como para agua. Cada unidad está equipada con una válvula de aguja estándar de 6 vueltas que permite un control de flujo suave y preciso, lo que elimina la necesidad de una válvula separada y reduce los costes de instalación.
Una escala cerámica fusionada de forma permanente con una línea de localización vertical minimiza el error de paralaje y la fatiga visual, lo que ayuda a los operadores a realizar lecturas más rápidas y fiables. El medidor de flujo se puede montar en un panel o convertir fácilmente en una configuración de banco independiente utilizando una base de trípode acrílica opcional.
Características principales:
- Escala cerámica fusionada de forma permanente para reducir el paralaje y la fatiga del operador
- Válvula de aguja de 6 vueltas para un control preciso del flujo
- Base trípode opcional para montaje independiente en banco
- Gráficos de correlación suministrados por la fábrica para aire y agua
- Válvulas de medición de alta precisión disponibles para caudales ultrabajos
- Datos de calibración únicos para cada unidad (certificado disponible en accesorios)
Aplicaciones habituales:
- Medición de gases o líquidos
- Procesamiento de sustancias químicas
- Sistemas de semiconductores
- Análisis de la contaminación del agua y el aire
- Sistemas de laboratorio

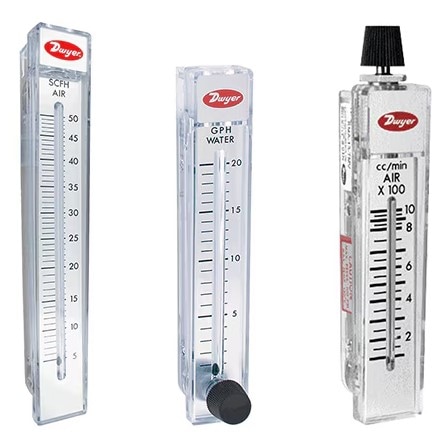

Caudalímetros Rate-Master ® de la serie RM
Los caudalímetros Caudalímetros Rate-Master ® de la serie RM son caudalímetros de lectura directa y diseño de precisión, diseñados para medir con exactitud gases y líquidos en una amplia gama de aplicaciones industriales y de laboratorio. Disponibles en escalas de 2 pulgadas, 5 pulg. y 10 pulg., estos caudalímetros pueden montarse en panel o en superficie y están fabricados para una larga vida útil con un cuerpo de policarbonato duradero y a prueba de roturas.
Una estructura de acero inoxidable absorbe el torque de las tuberías para evitar daños durante la instalación, mientras que el moldeado por inyección de precisión alrededor de una patilla cónica garantiza una precisión y repetibilidad constantes. Cada unidad cuenta con escalas de lectura directa, lo que elimina los cálculos de conversión y simplifica la configuración. La Calibración NIST opcional proporciona una trazabilidad adicional para entornos regulados.
Características principales:
- Las escalas de lectura directa eliminan la necesidad de conversiones de caudal
- La estructura de acero inoxidable absorbe el par de torsión de las tuberías y protege el medidor
- Cuerpo de policarbonato irrompible para una mayor durabilidad
- Alta repetibilidad gracias al diseño de pasador cónico moldeado con precisión
- Diseño de cuerpo intercambiable dentro de cada tamaño de escala para facilitar la limpieza y el mantenimiento
- Calibración NIST disponible a través del configurador de productos
Aplicaciones habituales:
- Equipos médicos
- Muestreadores de aire
- Analizadores de gases
- Monitores de contaminación
- Inyectores químicos
- Sistemas de purga de armarios
