Conmutador compacto de presión diferencial baja con reinicio manual, serie 1900MR Varias aplicaciones requieren interruptores de reinicio manual, que son interruptores que deben ser reiniciados físicamente por una persona para que un proceso continúe o se reinicie. A menudo se necesita un reinicio manual cuando hay que inspeccionar un área antes de reiniciar el equipo. Esto puede ayudar a garantizar la seguridad/inspección tanto del equipo como de otras personas en el área.
Algunos conmutadores tienen un reinicio manual mecánico (como la serie DwyerOmega 1900, 1831, y 1800). Sin embargo, puede ser necesario disponer de un reinicio manual para aplicaciones que excedan el diseño de estos conmutadores. Si se permite que una bomba funcione con un filtro obstruido, por ejemplo, esto puede dañar gravemente la bomba.
Nuestros interruptores de presión diferencial de la serie DX son una excelente opción para la supervisión de filtros en bombas y otras aplicaciones líquidas. Aunque estos conmutadores no vienen con un reinicio manual de fábrica, se pueden programar para crear un conmutador de reinicio manual utilizando un relé intermedio. Analizaremos cómo se logra esto en el siguiente circuito.

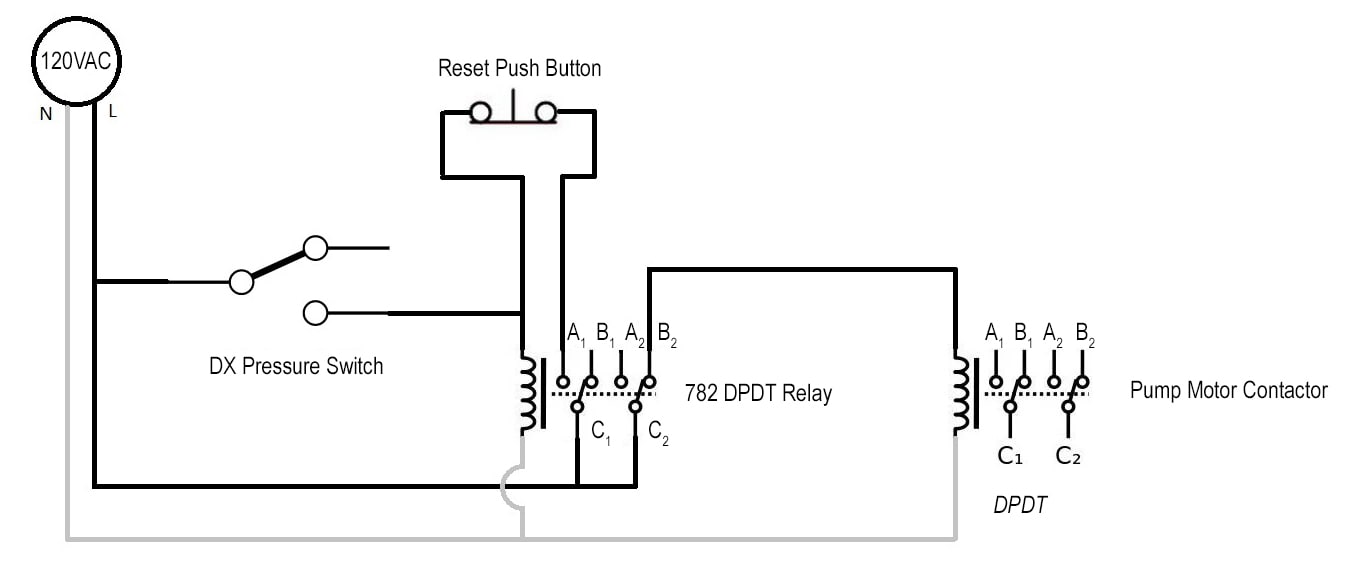

Conmutador de presión diferencial húmedo/húmedo, Serie DX Una vez que el conmutador DX detecta que la presión diferencial es superior a la presión deseada en el filtro, el conmutador DX cambia de estado. Esto provoca que el relé 782 se dispare, desconectando la alimentación de C2 del contacto de arranque B2. Esto elimina la alimentación de la bomba. La alimentación de C1 se suministra al contacto A1 a través del interruptor de reinicio manual de vuelta a la bobina, creando así un enclavamiento para el relé 782. Para «desbloquear» el 782, se pulsa el botón de reinicio, lo que restaura el circuito. Si el conmutador de presión DX sigue disparado debido a una presión diferencial alta, el 782 no se restablecerá al pulsar el botón de reinicio.
Si tiene alguna pregunta sobre la programación de nuestros interruptores o desea obtener más información sobre cualquiera de nuestros otros productos, póngase en contacto con los ingenieros de aplicaciones de DwyerOmega por teléfono en el (219) 879-8000 x6402, o por correo electrónico en tech@DwyerOmegamail.com.
