Applicazione
Quando una singola linea di condutture in una configurazione complessa di tubazioni è compromessa, può essere difficile individuare il punto preciso in cui si verifica la perdita. Se si osserva un aumento del consumo complessivo di acqua senza che siano state apportate modifiche al processo, è probabile che un tubo presenti una crepa o una fessura.
Il test delle tubazioni in tutto il sistema con un flussometro a ultrasuoni portatile dovrebbe rivelare la posizione della perdita. Il flussometro a ultrasuoni portatile consente agli operatori di confrontare le portate e il volume totale di flusso in vari punti del sistema. Un volume di flusso basso in un sito indica una perdita nelle sue vicinanze. Questo metodo è non invasivo e non richiede il taglio dei tubi.
Prodotti OMEGA utilizzati in questa applicazione
Prodotto

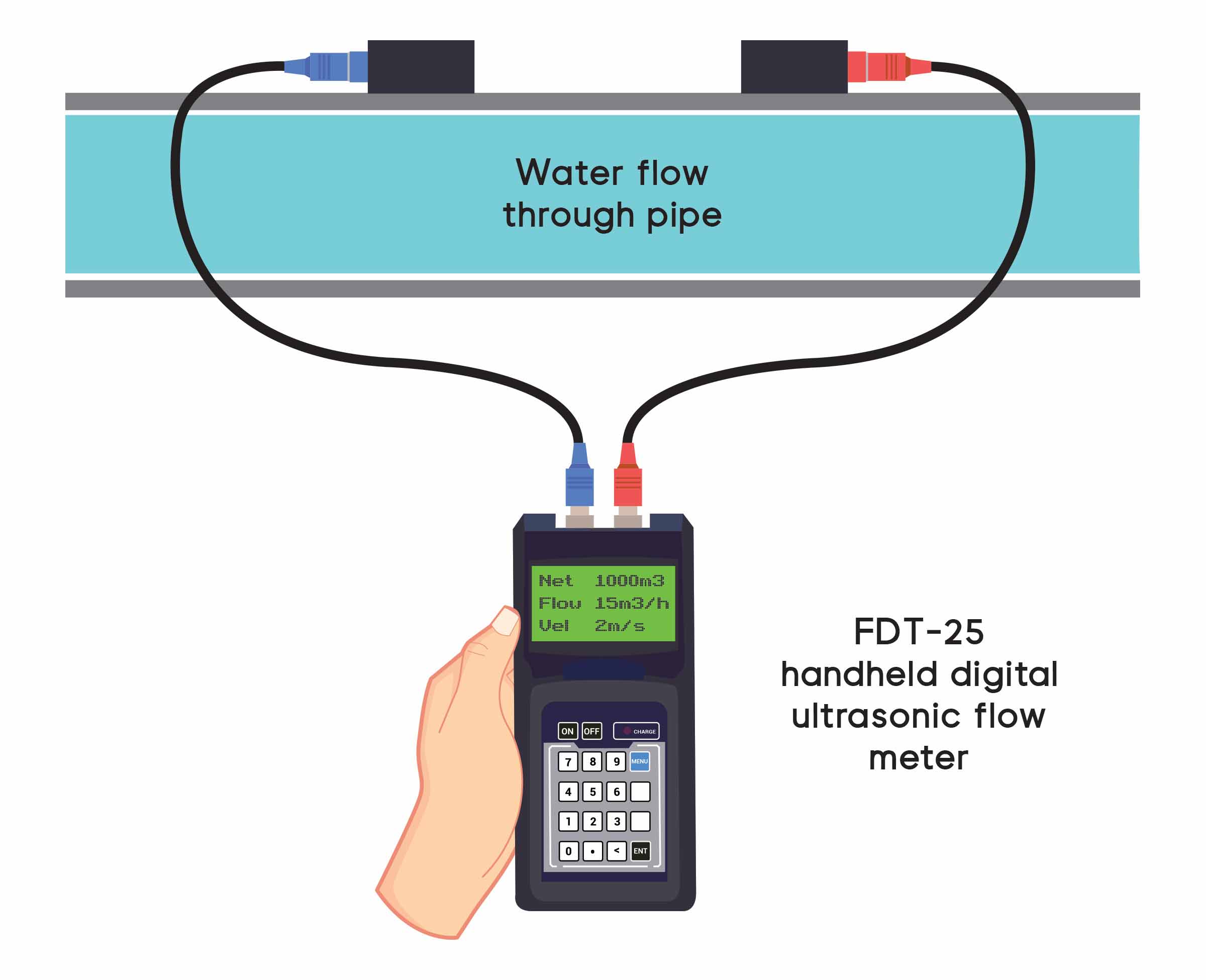

La figura sopra mostra uno schema del misuratore di portata correttamente installato su un tratto rettilineo di tubazione. Questa applicazione richiede un solo prodotto:
FDT-25: Questo kit portatile e manuale per la misurazione della portata a ultrasuoni contiene tutti i componenti necessari per misurare la velocità di un fluido che scorre in un tubo pieno o chiuso. Un impulso ultrasonico viene inviato attraverso il liquido e il suo tempo di transito viene misurato con due trasduttori posizionati sui lati opposti del tubo. La velocità del flusso viene visualizzata su un display digitale nelle unità selezionate dall'utente. Sono incluse batterie, trasduttori, gel acustico e cavi di ricarica e trasduttori.
Come funziona
- Individuare un tratto rettilineo del tubo su cui montare il flussimetro.
- Assicurarsi che non vi siano interferenze elettriche e che il tubo non sia verniciato o rivestito esternamente.
- Programmare il misuratore per specificare le dimensioni e lo spessore del tubo, nonché il tipo di rivestimento interno.
- Identificare il tipo di fluido attraverso cui viaggerà la trasmissione ultrasonica, se diverso dall'acqua.
- Leggere le istruzioni fornite dal misuratore relative al metodo di montaggio e al posizionamento del trasduttore.
- Applicare il gel sul tubo per facilitare una tenuta ermetica, quindi montare il trasduttore.
- Leggere e registrare i risultati del volume di flusso sul misuratore.
- Spostare il misuratore di portata da un tubo all'altro secondo necessità fino a individuare la perdita.
Risultati
Questo metodo consente agli operatori di identificare, attraverso un processo non invasivo, la sezione del tubo con un volume di flusso anomalo. Tracciando questa tubazione da un'estremità all'altra si dovrebbe individuare la posizione esatta della perdita.
Suggerimento professionale
Esaminare attentamente i tubi e rimuovere eventuali tracce di vernice o altro materiale di rivestimento esterno dalla superficie del tubo per evitare interferenze. Si noti che anche la corrosione interna dei tubi può causare misurazioni imprecise. Assicurarsi di utilizzare una quantità sufficiente di gel acustico, poiché il misuratore non funzionerà in modo accurato senza una quantità sufficiente di gel. È necessario aggiungere altro gel ogni volta che il misuratore di portata viene spostato su un altro tubo.
