Se prefieren varios tipos de celdas de carga, en función de las necesidades del laboratorio o del entorno de trabajo. Cuando se necesita convertir la fuerza en una salida eléctrica medible, la célula de carga o transductor es la mejor aplicación.
Las celdas de carga con galgas extensométricas tienen una precisión de entre el 0,03 y el 0,25 %. Utilizadas para el análisis experimental de tensiones y la medición eléctrica de la resistencia a la deformación, estas celdas de carga se utilizan en la mayoría de las aplicaciones industriales. Sin embargo, existen diferentes diseños en función de la carcasa y la aplicación.
¿Cómo seleccionar una célula de carga?
La selección de una célula de carga depende totalmente de la aplicación. Lo primero es identificar el tipo de célula de carga necesaria para realizar una medición específica. Puede incluir flexión, compresión, tensión, cizallamiento, etc. La capacidad de carga es otro factor a tener en cuenta al seleccionar una célula de carga.Para aplicaciones de alta resistencia, elija una célula de carga con una mayor vida útil. Además, el tipo de condición de carga también es importante. Para condiciones de carga dinámicas, se suele preferir una célula de carga con una respuesta de alta frecuencia. Otros factores y especificaciones de la célula de carga a tener en cuenta son el tamaño, la precisión y la resolución, la aplicabilidad remota y la instrumentación adicional necesaria en función de los requisitos de medición.
Tipos de celdas de carga
Miniatura
Célula de carga miniatura Las células de carga subminiatura y miniatura están diseñadas para funcionar con cargas de alta capacidad en espacios mínimos. Las celdas de carga de compresión de alta resistencia con un diámetro de 50,8 mm (2") tienen un perfil bajo y su pequeño tamaño las hace adecuadas para bancos de pruebas, aplicaciones de pesaje industrial y estructuras prototipo. Deben incluir un conector giratorio y una conexión por cable. Hay celdas de carga miniatura en configuraciones métricas, con rangos de 0 a 100 y de 0 a 50 000 newtons.
Características más demandadas: construcción robusta de acero inoxidable, botón de carga integrado, alta precisión y calibración trazable NIST de 5 puntos incluida.
Deformación
Los sensores de células de carga por deformación son adecuados para mediciones dinámicas y estáticas precisas. Diseñados con una rejilla de alambre o lámina de grado fino que se une a un soporte de matriz portadora, la variación proporcional de la resistencia eléctrica es lineal con la deformación de la rejilla.La deformación se determina midiendo el cambio en la resistencia cuando se aplica fuerza a la matriz portadora, que está unida a la superficie. La matriz portadora y la unión adhesiva trabajan juntas para transmitir la deformación o el cambio en la resistencia a la rejilla. El adhesivo y la matriz portadora también disipan el calor y aíslan contra el ruido eléctrico, que puede actuar como interferencia y alterar las lecturas.
La teoría del circuito del puente de Wheatstone se utiliza ampliamente en la medición de la deformación estática por su extraordinaria sensibilidad.
Viga
Célula de carga de viga de flexión Las células de carga de viga de baja capacidad fabricadas en aleación de aluminio tienen un rango de capacidad de 1 a 500 kg. Se utilizan para aplicaciones de medición de fuerza y pesaje OEM, y entre sus ventajas industriales se incluye la rentabilidad. Las celdas de carga de un solo punto también son de aleación de aluminio con rangos de capacidad de 1 a 500 kg. Las células de carga de viga de cizallamiento para trabajos pesados se fabrican en aleación de acero al carbono niquelado resistente a la corrosión. Las células de carga de viga de cizallamiento y de doble viga también se utilizan en aplicaciones de múltiples células, como el pesaje de depósitos y el control de procesos industriales.
Las celdas de carga en voladizo o de viga de flexión se utilizan para operaciones de pesaje estático, pesaje dinámico y medición de fuerzas.
Plataforma
Estas celdas de carga herméticamente selladas son ideales para aplicaciones que requieren estanqueidad y alta precisión, como el procesamiento industrial de alimentos, el pesaje y las estaciones de pesaje automático.Las celdas de carga resistivas construidas con galgas extensométricas de lámina adherida pueden tener una precisión de ±0,02 % de la escala completa y ofrecen compensación de carga descentrada, lo que resulta útil para construir básculas precisas, incluso cuando los objetos que se van a medir se colocan en cualquier lugar de la plataforma de carga.
células de carga de viga tipo S reciben lecturas de salida de compresión. Están diseñadas para ofrecer el mejor rendimiento en unidades compactas y versátiles, cargas suspendidas, pesaje de depósitos y tolvas.
Estilo cartucho
Célula de carga tipo cartucho Este tipo de célula de carga se utiliza para aplicaciones de pesaje único y múltiple, también está herméticamente sellada y es resistente al agua. Los sensores de células de carga tipo cartucho de diseño resistente están sellados para soportar entornos hostiles y son ideales para aplicaciones de compresión axial. Compensación hidrostática: se utilizan para operaciones sumergidas, como pesaje marítimo, plataformas submarinas, entornos con inundaciones en fosas y diques secos.
Su construcción totalmente en acero inoxidable es muy fiable en condiciones submarinas adversas.
Tensión/Compresión
Las celdas de carga de tensión o las celdas de carga de compresión son versátiles, con un perfil bajo y un diseño de acero inoxidable soldado. Son muy precisas en la monitorización de fuerzas de compresión y tensión.Las celdas de carga industriales con conexiones roscadas están diseñadas para medir fuerzas de tensión o compresión en entornos industriales adversos. Las unidades bidireccionales tienen un rango de 25 a 10 000 libras en 2 pulgadas de diámetro (linealidad FSO de ±0,15 %).
Evaluación de la selección de celdas de carga

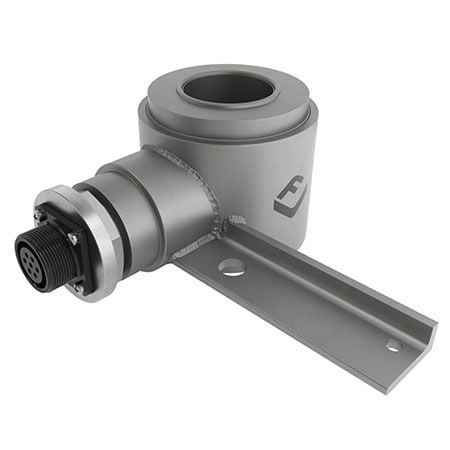

Célula de carga de compresión CC1 Duración de la medición: Duración corta con tara, o duraciones de medición más largas cuando no procede la tara
Requisitos de salida: USB digital, inalámbrico, RS232/RS485 digital, mV/V analógico, 0 a 5 V, de 4 a 20 mA
Velocidades de medición: 1 Hz, hasta 100 Hz, más rápido que 100 Hz
Dirección de carga: Tensión, compresión, combinación de ambas
Requisito de precisión porcentual: Como porcentaje de la lectura o porcentaje de la salida a escala completa
Condiciones de temperatura de funcionamiento: Temperatura ambiente, temperatura exterior, entorno bien controlado, entorno adverso con amplios cambios de temperatura y humedad
Opciones de montaje: Fijación del sensor a ambos lados, montaje sin fijación
Requisitos de certificación: Aplicaciones comerciales: certificaciones NTEP u OIML, pruebas o mediciones ASTM E-74 o certificación de I+D
Coste del funcionamiento: Los totales dependen de pequeñas cantidades o grandes volúmenes
