Le système innovant de thermocouple à faible bruit d'OMEGA fournit des mesures de température stables et précises en neutralisant les effets du bruit électrique ambiant. Ce système polyvalent et peu coûteux est utilisé pour mesurer les températures des circuits et équipements sensibles où des mesures précises et stables sont essentielles. Il est également utilisé dans toute l'industrie comme norme de rejet du bruit.
Le système de thermocouple à faible bruit se compose de trois éléments interdépendants : un ensemble de sondes, un connecteur et un fil pour thermocouple. Chacun de ces trois composants possède des caractéristiques distinctes et coordonnées de neutralisation du bruit et, ensemble, ils fournissent un chemin pour détourner le bruit électrique. Le système, qui utilise des connexions universelles à deux bornes, shunte les signaux de bruit et préserve l'intégrité du circuit de mesure de la température.
Neutralisation du bruit électrique
Le bruit électrique, généralement généré par les équipements électriques, les machines tournantes, les convoyeurs de traitement en ligne, les unités mobiles, les machines à souder et les appareils de nettoyage, introduit des signaux parasites qui déstabilisent les mesures de température sensibles. Le chemin de masse positif unique du système, de la sonde de thermocouple à l'instrument d'indication de température, neutralise complètement les effets du bruit électrique. Il est désormais possible de contrôler précisément la température pour l'acquisition de données et l'enregistrement des données, ainsi que pour les circuits d'interface pour ordinateurs, avec l'assurance supplémentaire que le bruit est éliminé.
Éléments du système équilibré
Les trois composants du système thermocouple (sonde, connecteur et fil) sont intégrés dans une unité équilibrée et facile à assembler. La sonde et le connecteur sont disponibles en configurations standard et miniature (voir figure 2).
(1) La sonde de thermocouple est conçue pour faciliter la manipulation et améliorer la visibilité de l'objet testé. Les types de sondes sont interchangeables pour s'adapter à de nombreuses applications. La gaine de la sonde (enveloppe extérieure) est reliée à la terre par une bande de mise à la terre interne.
(2) Le connecteur, qui relie la sonde et le fil thermocouple, est un connecteur standard à deux bornes à déconnexion rapide (miniature ou standard). La tresse de masse métallique externe, fixée au connecteur, assure la continuité du circuit de dérivation du bruit et renforce la résistance mécanique de l'ensemble.
(3) Le fil thermocouple torsadé/blindé contient un fil de drain intégré qui assure la liaison de mise à la terre du bruit entre l'ensemble sonde et l'instrument de mesure.
Caractéristiques pratiques
L'ensemble sonde est conçu pour faciliter la manipulation, améliorer l'intégrité mécanique et permettre à l'utilisateur de voir sans obstruction le sujet testé. Un profil à 30 degrés, que l'on ne trouve que dans la conception brevetée d'OMEGA, permet d'améliorer les performances de l'utilisateur (voir schéma 2). Les sondes sont codées par codes de couleur pour identifier les matériaux des thermocouples et sont disponibles dans une gamme complète de diamètres et de longueurs de gaine.
Les longueurs des sondes sont de 6", 12", 18" et 24" ; les diamètres vont de 0,040" à 0,250". La gaine de la sonde est en acier inoxydable 304 ou en Inconel.
Le connecteur assure la continuité de la mise à la terre entre la sonde et le fil du thermocouple grâce à une tresse de mise à la terre externe. Les broches polarisées du connecteur permettent une connexion ou une déconnexion rapide de l'ensemble de la sonde. Les connecteurs comprennent des patins amovibles sur lesquels il est possible d'écrire. Cette fonctionnalité, unique dans l'industrie, permet d'identifier de manière certaine les ensembles de thermocouples dans de multiples applications de mesure.
Résolution de problèmes
L'utilisateur ne peut souvent pas prévoir quelles sources de bruit électrique seront présentes pendant les lectures de température. Les mesures de température typiques sont effectuées dans des environnements électriquement bruyants.
Dans un laboratoire, où les processus sont contrôlés à des points de transition de température précis, le bruit électrique peut provenir de sources telles que des mélangeurs, des fours, des éléments chauffants et des alimentations électriques. La mise à la terre de ce bruit est essentielle pour une détection précise de la température. Ce système à thermocouple met à la terre les signaux de bruit déstabilisants.
Un contrôle précis des températures du bain de soudure, pendant un processus de soudure à la vague automatisé, est obligatoire pour garantir une soudure correcte et éviter tout dommage aux composants sensibles d'une carte de circuit imprimé. En général, le système de détection thermique se trouve à proximité d'équipements qui génèrent du bruit électrique, tels que des moteurs et des équipements de soudage. Le chemin de mise à la terre unique et positif du système neutralise les effets du bruit généré.
Dans les applications à fort bruit telles que le contrôle environnemental, la climatisation, le traitement thermique et les opérations de fonderie, la neutralisation du bruit pendant les mesures de température critiques est obligatoire pour un contrôle précis et stable. En dérivant le bruit électrique vers la terre sans danger, le système de thermocouple OMEGA® fournit les mesures stables obligatoires.
Les environnements bruyants rencontrés dans les applications industrielles, mobiles, sur le terrain et en laboratoire ne font pas le poids face à ce système facile à assembler et pratique à utiliser.
Pour commander des sondes
Les sondes à déconnexion rapide standard et les sondes à déconnexion rapide miniatures sont vendues dans la section A de ce catalogue.
Pour commander des connecteurs
Les connecteurs standard et les connecteurs miniatures sont vendus dans la section G de ce catalogue. < 1 % de la portée
Figure 1. Mise à la terre permanente entre la sonde et l'instrument de test

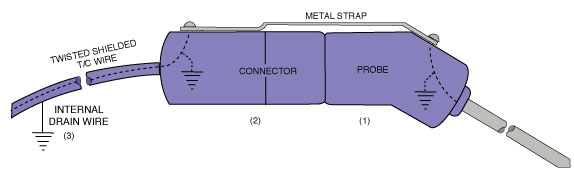

Schéma 2. Éléments du système équilibré
