Les vibrations dans les environnements industriels, qu'elles soient causées par des machines, des mouvements de liquides ou même des bruits acoustiques, peuvent exercer des contraintes importantes sur les RTD et les thermocouples . Ces forces peuvent agir sur toute la longueur du capteur (axialement) ou transversalement (écoulement transversal), réduisant progressivement l'efficacité du transfert de chaleur, affaiblissant l'intégrité structurelle et faussant les mesures de température. Comprendre comment les différents types de vibrations affectent les capteurs, ainsi que les stratégies
éprouvées pour atténuer
essentielle pour maintenir une surveillance précise et fiable de la température dans les applications exigeantes. Comment les vibrations affectent les RTD Éléments RTD à couche mince renforcés Les RTD, utilisés pour leur précision élevée et leur stabilité, sont intrinsèquement plus sensibles aux vibrations que les thermocouples, en particulier les modèles traditionnels à enroulement métallique. Dans ces capteurs, un fil fin en cuivre, en nickel ou en platine est enroulé autour d'un noyau en verre ou en céramique. Si les RTD à noyau en verre peuvent être immergés directement dans la plupart des liquides et supporter des
températures plus élevées, cette construction repose sur un enroulement interne délicat qui peut se déplacer ou se rompre sous l'effet d'une contrainte mécanique prolongée. Le platine est le matériau privilégié, offrant la meilleure précision sur de larges plages de température, et ces capteurs offrent des tolérances serrées et des performances fiables. Pour les applications où les vibrations constituent un problème sérieux, les RTD à couche mince offrent un avantage significatif. Ces capteurs sont fabriqués en déposant une fine couche de platine sur un substrat en céramique et en
y gravant un circuit électrique.
aux chocs, aux cycles thermiques et aux vibrations que les alternatives à enroulement filaire. Les RTD à couche mince réagissent également rapidement aux changements de température et maintiennent une courbe de résistance quasi linéaire, offrant des mesures précises et reproductibles sur de larges plages. Cela est vrai même dans les installations soumises à des mouvements mécaniques persistants. Comment les vibrations affectent les thermocouples Sondes de thermocouple à ressort avec tête de protection Les thermocouples sont généralement plus robustes que les RTD et mieux
adaptés pour résister aux vibrations. Leurs jonctions de détection peuvent être mises à la terre ou non, chaque choix influençant à la fois le temps de réponse et la vulnérabilité aux interférences électriques. Les thermocouples mis à la terre (afin d'éviter l'accumulation d'électricité statique qui pourrait fausser les lectures) relient l'élément de détection directement à la gaine de protection. Si cela améliore le transfert de chaleur et accélère la réponse, cela rend également le capteur plus sensible aux bruits électriques provenant des machines, ce
qui peut potentiellement fausser les
mesures. Les thermocouples sont fabriqués à partir de diverses combinaisons de métaux, chacune étant sélectionnée pour des plages de température et des environnements de processus spécifiques. Lorsqu'ils sont enfermés dans des gaines
métalliques de protection,
ils deviennent très robustes et offrent une résistance substantielle aux contraintes mécaniques. Cela en fait un choix
- fiable pour les installations où les vibrations sont inévitables, telles que les équipements rotatifs ou les conduites à
- écoulement turbulent. Malgré leur robustesse, des vibrations excessives peuvent finir par fatiguer les soudures ou compromettre l'isolation, c'est pourquoi une installation soigneuse et des inspections périodiques
restent importantes.
Types de vibrations qui affectent les capteurs Les vibrations dans les environnements industriels peuvent provenir de nombreuses sources, et il est essentiel de comprendre ces forces pour sélectionner les RTD et les thermocouples adaptés à vos applications spécifiques. En général, les vibrations se répartissent en trois grandes catégories : Vibrations mécaniques Elles proviennent d'équipements tels que les moteurs,
les pompes et les
compresseurs. Leur potentiel de dommage dépend de deux facteurs : Amplitude : la force ou l'intensité de la force de vibration ; par exemple, un moteur tournant plus rapidement
- génère une plus grande amplitude Fréquence : la rapidité avec laquelle
- la force oscille d'avant en arrière ; les équipements vibrent souvent dans plusieurs directions, chacune avec des amplitudes et des
fréquences différentes ; l'effet combiné peut fatiguer les composants des capteurs au fil du temps Vibrations acoustiques Le bruit des turbines, des moteurs, de la circulation routière ou même des voix crée des ondes sonores qui peuvent pénétrer dans les
structures environnantes et se transformer
en vibrations structurelles. Ce phénomène est amplifié par la réverbération, où le son se reflète sur les surfaces et continue de résonner même après l'arrêt de la source d'origine. Les interactions imprévisibles des ondes sonores avec différentes surfaces rendent les vibrations acoustiques
difficiles à contrôler. Vibrations induites par l'écoulement Lorsqu'il y
l'intérieur d'une structure, ces liquides exercent des forces fluctuantes qui peuvent faire vibrer la structure. Dans les pipelines et les sondes cylindriques, celles-ci sont classées comme suit : Vibrations axiales : où le liquide se déplace parallèlement à l'axe du capteur Vibrations transversales : lorsque le fluide se déplace perpendiculairement au capteur, ce qui peut provoquer des oscillations compromettant la stabilité des mesures Chacun de ces types de vibrations peut entraîner une dérive du capteur, une perte de précision ou un défaut mécanique prématuré. C'est pourquoi il est essentiel de choisir la bonne conception de capteur et la bonne méthode de montage pour assurer une surveillance fiable de la température dans les systèmes industriels dynamiques. Thermocouples et RTD résistants aux vibrations Le choix d'une conception de
capteur adaptée est essentiel pour maintenir

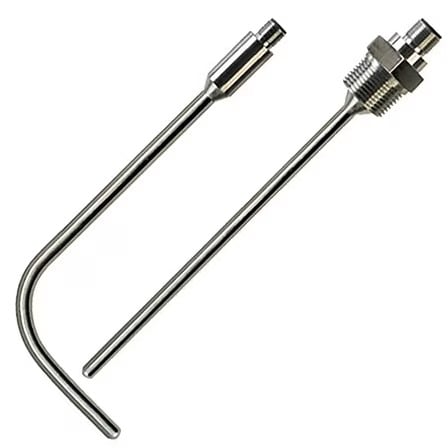

dans les environnements soumis à de fortes vibrations. DwyerOmega propose plusieurs modèles de capteurs spécialement conçus pour résister aux contraintes mécaniques, garantissant des lectures de température précises et cohérentes, même dans des conditions difficiles. PR-26-Sondes RTD impériales standard résistantes aux vibrations avec connecteurs M12 Sondes RTD à ressort Sondes RTD PR-21SL sont des RTD à ressort conçues pour être utilisées dans des sondes thermométriques. Leur
mécanisme à ressort auto-serrant maintient un contact
constant entre la sonde et la paroi de la sonde thermométrique, garantissant ainsi l'efficacité du transfert thermique et minimisant les effets des vibrations. Cette conception permet également une installation dans des puits thermométriques plus courts. La sonde PR-21SL prend en charge les configurations à deux, trois ou quatre fils et s'adapte aux puits thermométriques standard de 0,26 pouce de diamètre, ce qui en fait un choix polyvalent pour les applications industrielles. Sondes RTD avec connecteurs M12

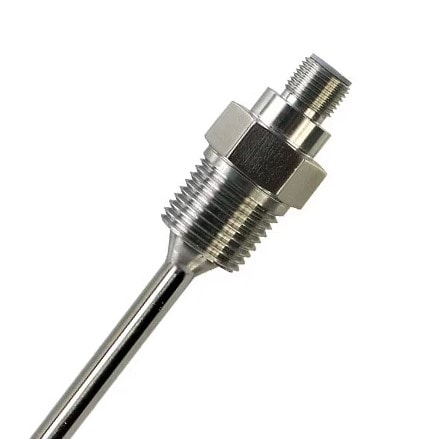

qui exigent flexibilité et tolérance aux vibrations, la
sonde RTD PR-31 avec connecteurs M12 moulés haute température est une solution robuste. Fabriquée en acier inoxydable 316 avec un câble à isolation minérale, la sonde peut être pliée pour s'adapter à des espaces restreints ou irréguliers sans compromettre son intégrité. Elle a été testée contre les vibrations selon la norme MIL-STD-202G, méthode 204D, condition A, et fonctionne de manière fiable de -50 à 500 °C. Disponible en versions 100 et 1000 Ω, elle convient aux applications à 2, 3 ou 4 fils. Contactez-nous avec
un expert DwyerOmega dès aujourd'hui !
