Un débitmètre de masse est un type de débitmètre qui mesure avec précision le débit massique d'un fluide circulant dans un tuyau. Le débit massique mesure la masse par unité de temps, contrairement au débit volumétrique qui mesure le volume par unité de temps.
La mesure du débit massique est à la base de la plupart des formulations de recettes, des déterminations du bilan matière, de la facturation et des opérations de transfert de propriété dans l'industrie. Comme il s'agit des mesures de débit les plus critiques dans une usine de traitement, la fiabilité et la précision de la détection du débit massique sont de la plus haute importance.
Comment fonctionne un débitmètre de masse ?
Les deux technologies utilisées pour mesurer le débit massique sont l'inertie et la thermie. Les débitmètres inertiels, appelés débitmètres Coriolis, utilisent l'effet Coriolis pour mesurer le débit massique. Lorsqu'un fluide s'écoule dans un tuyau et qu'il est soumis à l'accélération Coriolis par l'introduction mécanique d'une rotation apparente dans le tuyau, la force de déviation générée par l'effet inertiel Coriolis sera fonction du débit massique du fluide.
Les débitmètres de masse thermiques mesurent également directement le débit massique des liquides et des gaz et fonctionnent selon les principes du transfert de chaleur à l'aide d'un élément chauffant et de capteurs de température.
Types de débitmètres de masse
Débitmètres de masse Coriolis
Les débitmètres de masse Coriolis introduisent une accélération Coriolis artificielle – une force apparente qui agit par rapport à un cadre en rotation – dans le flux et mesurent le débit massique en détectant le moment cinétique qui en résulte.
Lorsqu'un fluide s'écoule dans un tuyau et qu'il est soumis à l'accélération de Coriolis par la présentation mécanique d'une rotation apparente dans le tuyau, la force de déviation générée par l'effet d'inertie de Coriolis sera fonction du débit massique du fluide.
Thermal Mass Flow Meters
Les débitmètres de masse mesurent également directement le débit massique des gaz et des liquides. Ces débitmètres fonctionnent soit en introduisant une quantité connue de chaleur dans le flux et en mesurant le changement de température associé, soit en maintenant une sonde à une température constante et en mesurant l'énergie nécessaire pour y parvenir. Les composants d'un débitmètre de masse de base comprennent deux capteurs de température et un réchauffeur électrique entre eux. Le réchauffeur peut dépasser dans le flux de fluide ou être externe au tuyau.
Applications courantes des débitmètres de masse
Les débitmètres de masse sont fréquemment utilisés pour surveiller ou contrôler les processus liés à la masse (tels que les réactions chimiques) qui dépendent des masses relatives des ingrédients n'ayant pas réagi, comme les formulations de recettes, les déterminations du bilan matière et les opérations de facturation et de transfert de propriété. Comme il s'agit des mesures de débit les plus critiques dans une usine de traitement, la fiabilité et la précision de la mesure du débit massique sont très importantes.
Les débitmètres massiques Coriolis sont utilisés dans de nombreuses applications différentes dans une grande variété d'industries ainsi que dans des applications scientifiques, pour mesurer à la fois des gaz et des liquides corrosifs et propres. Ils offrent une précision élevée dans la mesure du débit massique, de la densité, de la température et de la viscosité. Les débitmètres de masse sont souvent utilisés pour surveiller ou contrôler des processus liés à la masse, tels que les réactions chimiques qui dépendent des masses relatives des ingrédients n'ayant pas réagi.
Parmi les applications courantes des débitmètres de masse pour les flux de gaz, on peut citer la mesure de l'air de combustion dans les grandes chaudières, la mesure des gaz de procédé dans les industries chimiques et pétrochimiques, les applications de recherche et développement, la chromatographie en phase gazeuse et les tests de filtration et d'étanchéité. Lors de la détection du débit massique de vapeurs et de gaz compressibles, la mesure n'est pas affectée par les variations de pression et/ou de température. L'une des capacités des débitmètres de masse thermiques est de mesurer avec précision les faibles débits ou les faibles vitesses de gaz (moins de 25 pieds par minute), bien inférieurs à ceux qui peuvent être détectés avec tout autre appareil. Les débitmètres thermiques offrent une grande plage de mesure (10:1 à 100:1) s'ils sont utilisés en mode à différence de température constante.
En revanche, si l'apport de chaleur est constant, la capacité à détecter de très faibles différences de température est limitée et la précision et la plage de mesure diminuent. À des débits normaux, les erreurs de mesure se situent généralement dans une fourchette de 1 à 2 % de la pleine échelle.
Quelles sont les limites d'un débitmètre massique ?
Les débitmètres massiques peuvent avoir une très grande plage de mesure et une précision élevée, mais ils présentent également de sérieuses limites. Les variables environnementales et les erreurs de lecture, de calcul et d'ajustement peuvent entraîner une diminution de l'efficacité, des dommages potentiels à l'équipement et, en fin de compte, une réduction de la précision.
Les problèmes potentiels liés aux débitmètres de masse sont les suivants :
- Les débitmètres de masse Coriolis nécessitent des vitesses d'écoulement élevées pour la détection, ce qui entraîne des chutes de pression importantes.
- Les débitmètres Coriolis sont coûteux par rapport aux autres débitmètres. Ils ne sont pas non plus disponibles pour les tuyaux de plus grande taille.
- Les débitmètres de masse sont affectés par la condensation de l'humidité (dans les gaz saturés) sur le détecteur de température, ce qui entraîne une lecture trop basse du thermomètre et peut conduire à la corrosion.
- Les débitmètres de masse sont affectés par l'accumulation de dépôts ou de matériaux sur le capteur, ce qui empêche le transfert de chaleur et entraîne une lecture trop basse du débitmètre.
- Les débitmètres de masse sont affectés par les variations de la chaleur spécifique causées par les changements dans la composition du gaz.
Mesure de débit : historique
Dans le passé, le débit massique était souvent calculé à partir des résultats d'un débitmètre volumétrique et d'un densitomètre. La densité était soit mesurée directement (Figure 1-A), soit calculée à partir des sorties des transmetteurs de température et de pression du processus. Ces mesures n'étaient pas très précises, car la relation entre la pression ou la température du processus et la densité n'est pas toujours connue avec exactitude. Chaque capteur ajoute sa propre erreur à l'erreur de mesure globale, et la vitesse de réponse de ces calculs n'est généralement pas suffisante pour détecter les changements brusques de débit.

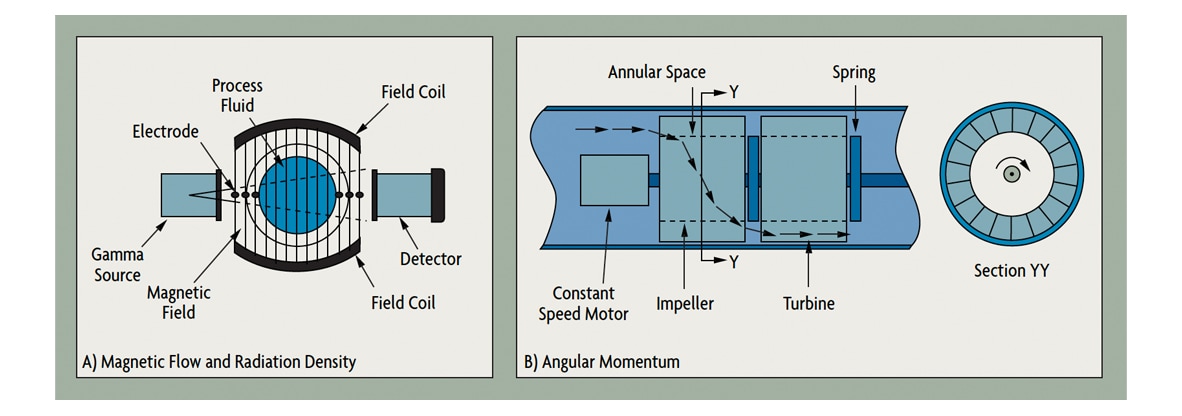

Figure 1 : Débitmètres de masse traditionnels L'un des premiers modèles de débitmètres de masse autonomes fonctionnait à l'aide du moment cinétique (figure 1-B). Il était équipé d'une turbine entraînée par un moteur qui imprimait un moment cinétique (mouvement rotatif) en accélérant le fluide à une vitesse angulaire constante. Plus la densité était élevée, plus le moment cinétique obligatoire pour obtenir cette vitesse angulaire était important. En aval de la turbine entraînée, une turbine fixe maintenue par un ressort était exposée à ce moment cinétique.
Le couple résultant (torsion du ressort) indiquait le débit massique. Ces débitmètres comportaient tous des pièces mobiles et des conceptions mécaniques complexes. Initialement conçus pour la mesure du carburant des avions, certains sont encore utilisés aujourd'hui. Cependant, en raison de leur nature complexe et de leurs coûts d'entretien élevés, ils sont progressivement remplacés par des modèles plus robustes et nécessitant moins d'entretien.
Le débit massique peut également être mesuré par pesage par lots ou en combinant un capteur de niveau précis avec un densitomètre. Une autre méthode consiste à monter deux transmetteurs d/p sur la partie inférieure d'un réservoir atmosphérique à des hauteurs différentes. Dans ce cas, la sortie de la cellule d/p supérieure variera en fonction du niveau dans le réservoir, tandis que celle inférieure mesurera la hauteur hydrostatique sur une distance d'élévation fixe. Cette différence de pression donne la densité du matériau dans le réservoir. De tels systèmes ont été utilisés pour mesurer le débit massique total des boues.
Mesure du débit massique par rapport à la mesure du débit volumique
La mesure du débit massique et la mesure du débit volumique sont deux techniques importantes utilisées pour mesurer le débit dans un système. Bien que ces deux concepts soient liés, ils diffèrent sur plusieurs points essentiels. La mesure du débit massique concerne la quantité de masse qui circule dans un système pendant une période de temps donnée, généralement mesurée en grammes par seconde.La mesure de débit concerne la quantité d'espace occupée par la masse pendant une période donnée, généralement mesurée en litres par seconde. Une similitude entre les deux est qu'elles mesurent toutes deux la vitesse à laquelle quelque chose s'écoule dans un système. De plus, ces deux mesures sont généralement utilisées en combinaison avec d'autres mesures afin de mieux comprendre le système dans son ensemble.
Volume flow measurement is concerned with the amount of space that the mass is occupying over a given time, usually measured in liters per second. One similarity between the two is that they both measure the rate at which something is flowing through a system. Additionally, both measurements are typically used in combination with other measurements to get a better understanding of the system as a whole.
