Pour garantir la précision des mesures, il est essentiel de comprendre les configurations de câblage utilisées avec les cellules de charge. Il existe deux principaux types de câblage pour les cellules de charge : les configurations à 4 fils et à 6 fils.
Cellules de charge à 4 fils
La configuration à 4 fils est le type de câble le plus courant pour les cellules de charge. Elle offre une précision élevée en minimisant les effets des fils d'alimentation. Les cellules de charge à 4 fils ont deux fils qui sont connectés à la source de tension d'excitation et qui sont chargés d'alimenter la cellule de charge. Une autre paire de fils est connectée au circuit de conditionnement du signal ou au système d'acquisition de données et transporte le signal généré par le capteur de force, qui représente la force ou le poids mesuré.La configuration à 4 fils minimise les erreurs causées par la résistance des fils, garantissant ainsi des mesures plus précises. Elle permet également d'utiliser des câbles plus longs sans causer de dégradation significative du signal. Cependant, l'utilisation d'une configuration à 4 fils peut nécessiter des composants supplémentaires et un câblage plus complexe par rapport à une configuration à 6 fils.
Cellules de charge à 6 fils
La configuration à 6 fils est moins courante, mais offre une meilleure compensation des effets de la résistance des fils. Comme la configuration à 4 fils, la configuration à 6 fils comporte deux fils connectés à la source de tension d'excitation et chargés d'alimenter les cellules de charge. Deux fils de détection supplémentaires sont connectés à un amplificateur différentiel ou à un circuit de détection et sont utilisés pour mesurer la chute de tension aux bornes des fils d'excitation due à la résistance des fils. Une autre paire de fils est connectée au système de conditionnement du signal ou d'acquisition de données et est chargée de transporter le signal de sortie du capteur de force, également de manière similaire à la configuration à 4 fils.La configuration à 6 fils compense les effets de la résistance des fils plus efficacement que la configuration à 4 fils, ce qui améliore la précision. Elle permet également d'utiliser des câbles plus longs sans dégradation significative du signal. Cependant, la configuration à 6 fils nécessite des composants supplémentaires et un étalonnage minutieux pour maximiser ses avantages.

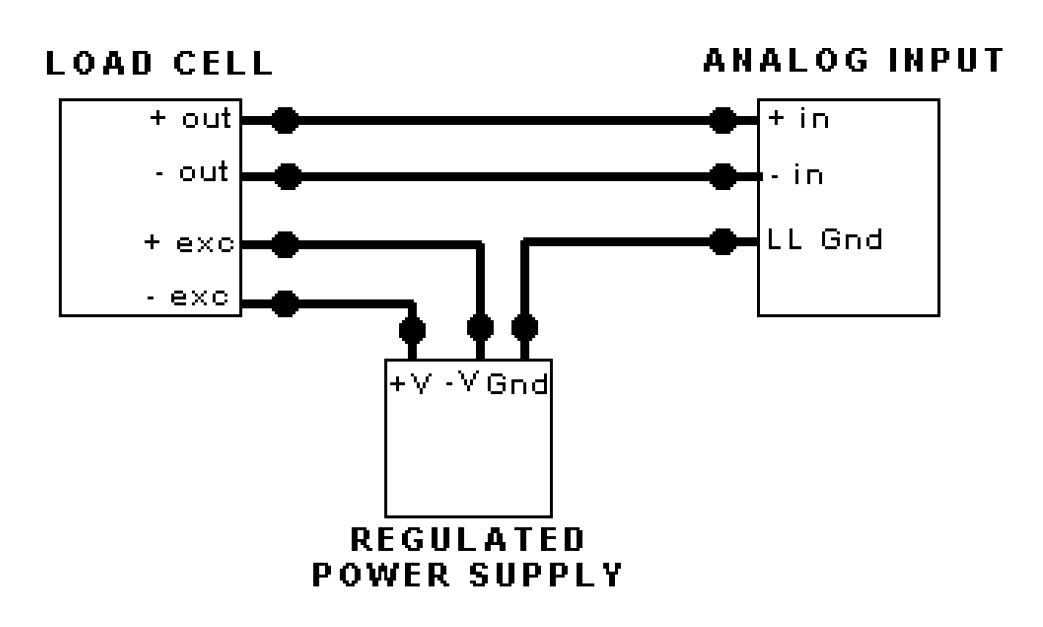

Acquisition de données à partir d'un capteur de force avec une carte A/N
Bien que l'acquisition de données à partir d'un capteur de force (ou de tout capteur de type pont complet tel qu'un pont à jauges de contrainte) avec une carte A/N soit assez courante, elle est également assez mal comprise. De nombreux utilisateurs commettent des erreurs de câblage simples, provoquant un bruit excessif et, dans certains cas extrêmes, endommageant le capteur et l'instrument.La première chose à retenir lors de l'installation d'un capteur de force est que vous devez le mesurer avec un type d'entrée DIFFÉRENTIELLE, et non avec un type d'entrée SIMPLE.
Déterminez d'abord si votre dispositif A/N (votre PLC, votre compteur ou votre DAS) peut être configuré comme une entrée différentielle. Ensuite, vous devez utiliser une alimentation régulée pour fournir l'excitation à votre capteur.
SI l'alimentation est bruyante ou non régulée, la sortie du capteur sera bruyante ou dérivera. Certaines cartes A/N ont des alimentations régulées intégrées. Cependant, en raison des limites de courant, seuls un ou deux capteurs peuvent être connectés.
Les cartes enfichables fournissent généralement une connexion +5 V et -5 V. Cependant, il s'agit généralement de l'alimentation électrique du PC de l'ordinateur, qui n'est pas adaptée à l'excitation des capteurs à pont.
La meilleure solution consiste à acheter une alimentation électrique séparée, hautement régulée, capable de gérer le courant de tous les capteurs qui doivent être alimentés.
The best thing to do is to purchase a separate, highly-regulated power supply that can handle the current for all of the sensors that need to be powered.
Couleurs des fils des cellules de charge
Il est important de connaître les codes de couleur des fils d'une cellule de charge donnée afin de s'assurer qu'ils sont correctement connectés pour obtenir des résultats précis. Les codes de couleur varient d'un fabricant à l'autre et sont généralement indiqués sur le certificat d'étalonnage de la cellule de charge. Il est important de respecter les codes de couleur spécifiés par le fabricant. Cela garantira des connexions électriques correctes et évitera des résultats erronés.- Qu'est-ce qu'une cellule de charge ?
