Une jaugeline de contrainte est un capteur qui mesure la quantité de contrainte (déformation) dans un objet en convertissant la force mécanique en un changement mesurable de la résistance électrique. Lorsque des forces externes telles que la pression, la tension, la compression ou le poids i> sont appliquées à un objet immobile, elles créent des forces de résistance internes appelées contraintes et une déformation physique appelée déformation.
Les jauges de contrainte font partie des outils les plus essentiels dans les techniques de mesure électrique utilisées pour quantifier les grandeurs mécaniques. Comme leur nom l'indique, elles sont conçues pour mesurer la déformation, qui peut être de traction (expansion), de compression (contraction) ou de cisaillement (parallèle ou tangentielle), selon que la force appliquée étire, comprime ou déforme le matériau.
Comprendre la contrainte et la déformation
La déformation d'un matériau peut résulter de charges externes, de la pression, du couple, de la chaleur ou même de changements internes du matériau. Dans des conditions appropriées, l'amplitude de la déformation peut être directement corrélée à la quantité de contrainte ou de force agissant sur le matériau. Ce principe constitue la base de l'analyse expérimentale des contraintes, dans laquelle les ingénieurs utilisent les valeurs de déformation mesurées à la surface d'un composant pour déterminer la répartition des contraintes, prédire la fatigue et garantir la sécurité à long terme.
Jauges de contrainte : construction et principe de fonctionnement
Une jauge de contrainte type se compose de trois couches :
- Une couche supérieure stratifiée protectrice
- Un élément de détection métallique mince (généralement un fil fin ou une feuille)
- Une base en plastique ou en polymère
Lorsqu'elle est collée à une surface soumise à une charge, la jauge de contrainte se déforme en même temps que celle-ci. Cette déformation provoque une variation proportionnelle de la résistance électrique de l'élément sensible. La variation de résistance peut être mesurée et convertie, à l'aide d'équations d'étalonnage établies, en une valeur de contrainte précise.
Comprendre le principe de fonctionnement d'une jauge de contrainte
Le principe de fonctionnement d'une jauge de contrainte repose sur l'effet piézorésistif, c'est-à-dire la tendance de la résistance électrique d'un matériau à changer lorsqu'il est étiré ou comprimé.
Lorsqu'une jauge de contrainte est solidement collée à la surface d'un matériau soumis à une contrainte, elle se déforme à l'unisson avec cette surface. Cette déformation modifie la longueur et la section transversale de l'élément conducteur de la jauge, produisant un changement correspondant dans sa résistance électrique.
La relation entre la contrainte (ε) et le changement de résistance est exprimé par l'équation de mesure de la contrainte :
Où :
- ΔR = variation de résistance
- R = résistance d'origine
- K = facteur de jauge (constante qui dépend du matériau et de la construction de la jauge de contrainte)
- ε = déformation (sans unité, souvent exprimée en microdéformation, µε = 10 ⁻⁶ déformation)
Dans la plupart des jauges de contrainte, le facteur de jauge (K) varie généralement entre 2,0 et 2,2 pour les types à feuille métallique.
Pont de Wheatstone et conditionnement du signal
Étant donné que la variation de résistance produite par une jauge de contrainte est extrêmement faible (souvent quelques centièmes d'ohm seulement), un circuit en pont de Wheatstone est utilisé pour la détecter avec précision. Ce circuit convertit la variation de résistance en une tension de sortie proportionnelle, qui peut ensuite être amplifiée, numérisée et affichée sous forme de contrainte, de force ou de pression.
La configuration du pont de Wheatstone
Un pont de Wheatstone traditionnel se compose de quatre bras résistifs disposés en réseau en forme de losange. Une source de tension est appliquée sur une diagonale du pont, et la tension de sortie est mesurée sur l'autre.
Lorsqu'les quatre résistances ont une résistance égale, le pont est équilibré et aucune tension de sortie n'est produite. Lorsqu'une jauge de contrainte collée à une structure subit une déformation, sa résistance change légèrement, déséquilibrant le pont et produisant une tension de sortie mesurable proportionnelle à la contrainte appliquée.
Il existe trois configurations courantes utilisées dans la mesure des contraintes :
- Quart de pont : une jauge de contrainte active et trois résistances fixes. Utilisé dans les mesures de contrainte unidirectionnelles où la compensation de température est moins critique.
- Demi-pont : deux jauges actives, une en tension et une en compression, montées sur les côtés opposés de l'échantillon. Offre une meilleure compensation de température et une sortie du signal doublée.
- Pont complet : quatre jauges actives disposées de manière à ce que les bras opposés subissent une contrainte égale et opposée. Offre la sensibilité, la réjection du bruit et la compensation de température les plus élevées.
Conditionnement du signal
La sortie du pont est généralement de l'ordre du millivolt, elle doit donc être amplifiée et conditionnée avant d'être traitée. Un amplificateur de jauge de contrainte ou un conditionneur de signal remplit des fonctions clés :
- Amplification : amplifie le signal de faible niveau pour une numérisation précise
- Filtrage : supprime le bruit électrique et la dérive
- Compensation de température : ajuste la dilatation ou la contraction thermique qui pourrait affecter la résistance
- Conversion : convertit la tension analogique en un signal numérique pour l'enregistrement ou l'affichage
Configurations courantes des jauges de contrainte
Les jauges de contrainte sont utilisées pour surveiller la quantité de contrainte qu'un matériau ou une structure peut supporter avant de se rompre. Elles sont disponibles dans différentes conceptions en fonction de l'application, notamment des modèles à élément unique, en rosette et biaxiaux. Le choix de la jauge de contrainte appropriée dépend :
- de la direction de la contrainte principale
- du type de contrainte mesurée (traction, compression ou cisaillement)
- La taille et la géométrie de la zone de mesure cible
Outre les différences de matériaux et de principes de détection, les jauges de contrainte varient également en fonction de leur configuration, c'est-à-dire la disposition physique et l'orientation de leurs éléments de détection. Chaque configuration est optimisée pour mesurer un type ou une direction de contrainte spécifique, garantissant ainsi la précision et la pertinence pour l'application prévue.
Jauges de contrainte linéaires
Les jauges de contrainte linéaires
Diaphragm Strain Gauges
Les jauges de contrainte en rosette contiennent plusieurs éléments de détection disposés à des angles spécifiques, généralement 0°, 45° et 90° — pour mesurer la contrainte biaxiale dans les matériaux dont les directions de contrainte principales sont inconnues. En analysant les sorties de chaque élément, les ingénieurs peuvent déterminer à la fois l'amplitude et la direction des contraintes principales, ce qui rend les rosettes indispensables pour l'analyse des contraintes et la validation des éléments finis.
Jauges de contrainte de torsion et de cisaillement
Jauges de contrainte parallèles doubles
Torsion and Shear Strain Gauges
Dual Parallel Strain Gauges
Les jauges de contrainte à double grille parallèle utilisent deux grilles de détection alignées parallèlement l'une à l'autre. Cette configuration permet une mesure précise de la contrainte de flexion en comparant la tension d'un côté d'un composant à la compression de l'autre. Les jauges doubles sont fréquemment utilisées dans les capteurs de force à poutre, les essais de flexion structurelle et l'analyse de fatigue.

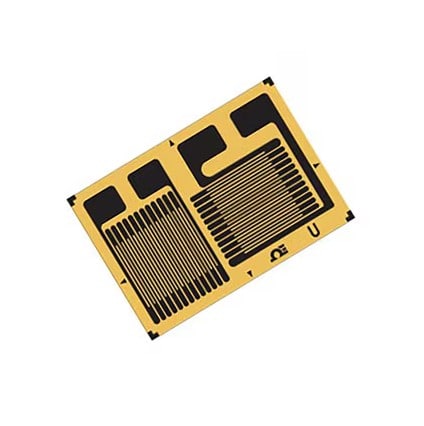

Jauges de contrainte à rosette en T
Les jauges de contrainte en T à rosette mesurent la contrainte biaxiale lorsque les directions principales sont connues. Elles se composent de deux grilles de mesure perpendiculaires disposées en « T ». Les jauges en T à rosette sont idéales pour l'analyse des contraintes/déformations, le développement de transducteurs et la surveillance des conditions industrielles, en particulier dans les applications impliquant des changements de température, des charges dynamiques ou des effets des vibrations sur les composants.
Applications courantes des jauges de contrainte
En raison de leur précision, de leur polyvalence et de leur adaptabilité, les jauges de contrainte sont utilisées dans presque toutes les disciplines de l'ingénierie pour mesurer les forces, les contraintes et les déformations qui se produisent dans les matériaux et les structures. Elles jouent un rôle essentiel dans les essais, le contrôle et la surveillance de la sécurité, et constituent souvent la base de transducteurs et de systèmes d'acquisition de données plus complexes.
Ingénierie structurelle et mécanique
Dans les essais structurels, les jauges de contrainte aident les ingénieurs à surveiller les contraintes et la répartition des charges dans les ponts, les bâtiments, les composants d'avions et les machines. Elles sont souvent collées sur des poutres, des joints ou des arbres rotatifs afin de suivre les performances sous charge, d'évaluer la résistance à la fatigue et de valider des modèles de calcul tels que l'analyse par éléments finis (FEA).
Exemples d'applications :
- Essais de déviation des ponts
- Surveillance de la charge sur les ailes d'avion
- Analyse des contraintes sur la flèche d'une grue
Mesure de la charge et de la force
Les jauges de contrainte sont des éléments de détection essentiels à l'intérieur des cellules de charge, des transducteurs de couple et des capteurs de pression. Lorsqu'elles sont appliquées à une structure déformable (telle qu'une poutre ou un diaphragme), elles convertissent les entrées mécaniques (force, poids ou couple) en un signal électrique.
Exemples d'applications :
- Systèmes de pesage industriels
- Mesure de la précharge des boulons
- Détection du couple dans les moteurs et les entraînements
Instrumentation de pression et de débit
Lorsqu'elles sont collées à des membranes ou à des éléments cylindriques, les jauges de contrainte peuvent détecter des déformations infimes causées par la pression interne ou le débit. Ces mesures constituent la base des transducteurs de pression, des capteurs de pression différentielle et des débitmètres utilisés dans les systèmes CVC, de contrôle des processus et de puissance hydraulique.
Exemples d'applications :
- Surveillance de la pression des lignes de processus
- Contrôle des systèmes hydrauliques
- Boucles de rétroaction du débit
Recherche et analyse expérimentale des contraintes
Dans les environnements de laboratoire et de recherche, les jauges de contrainte permettent l'analyse expérimentale des contraintes (ESA), une technique utilisée pour étudier le comportement des matériaux dans des conditions de charge complexes. En plaçant stratégiquement des jauges sur des prototypes ou des échantillons d'essai, les chercheurs peuvent mesurer la déformation des matériaux sous charge et corréler les données avec des modèles théoriques.
Exemples d'applications :
- Essais de matériaux composites
- Analyse de la fatigue
- Validation de prototypes
- Études de vibrations
Industries aérospatiale, automobile et énergétique
La mesure de contrainte de haute précision est essentielle dans les industries où la sécurité, la fiabilité et les performances sont cruciales. Les jauges de contrainte sont largement utilisées dans les essais structurels aérospatiaux, les programmes de durabilité automobile et les systèmes d'énergie renouvelable tels que les éoliennes et les supports de panneaux solaires.
Exemples d'applications :
- Surveillance des contraintes sur le fuselage des avions
- Essais de suspension automobile
- Suivi de la fatigue des pales d'éoliennes
Surveillance de l'état industriel
Dans la fabrication intelligente moderne, les jauges de contrainte peuvent être intégrées dans les systèmes IoT industriels (IIoT) pour permettre une surveillance en temps réel de l'état des équipements. Lorsqu'elles sont connectées à des conditionneurs de signaux et à des transmetteurs sans fil, elles fournissent un retour d'information continu sur l'état des machines, les vibrations et la charge, ce qui facilite l'entretien prédictif et réduit les temps d'arrêt.
Exemples d'applications :
- Diagnostic de l'état des équipements
- Systèmes prédictifs basés sur l'apprentissage automatique
- Optimisation automatisée des processus
Solutions innovantes de
Jauges de contrainte précâblées linéaires KFH
Les jauges de contrainte précâblées KFH Linear offrent une installation facile et une analyse des contraintes de haute précision. Dotées d'un motif en rosette plane (0°/45°/90°), ces jauges éliminent les erreurs d'alignement souvent associées aux conceptions empilées, garantissant des lectures fiables de la contrainte biaxiale.
- Les fils précâblés (deux de 1 m ou trois de 3 m par grille) simplifient l'installation : aucune soudure n'est nécessaire au point de mesure
- Optimisés pour les structures en acier, ils offrent une compensation de température précise
- Vendus en paquets pratiques de dix, ils sont idéaux pour la cartographie de contrainte multipoint ou les essais en laboratoire
Le jauge de contrainte KFH est un choix fiable pour les essais structurels, la validation de composants et les applications de recherche où la direction de la contrainte biaxiale doit être déterminée avec précision et efficacité.
SGT Full-Bridge Diaphragm Strain Gauges
Les jauges de contrainte à membrane à pont complet SGT offrent des performances de qualité transducteur pour les applications de mesure de contrainte axiale et de flexion. Conçues pour les environnements exigeants, ces jauges allient précision, robustesse et stabilité à long terme dans un design compact.
- La configuration à pont complet permet des mesures statiques et dynamiques très précises
- L'élément de détection en feuille de constantan gravé garantit des performances et une sensibilité constantes
- Le support en polyimide offre une excellente flexibilité, un petit rayon de courbure et une étanchéité à long terme pour une durabilité accrue
- Fonctionne de manière fiable sur une large plage de températures, ce qui le rend adapté à diverses applications industrielles et de recherche
- Vendu par lot de cinq pour faciliter les tests multipoints ou la fabrication de transducteurs
La série SGT Full-Bridge Diaphragm est idéale pour la conception de transducteurs de précision, la mesure de pression et de charge, et les tests structurels dynamiques, où la précision et la résistance à l'environnement sont essentielles.
Jauges de contrainte SGK Tee Rosette Karma <
