Tout savoir sur les Débitmètres

Un débitmètre est un instrument utilisé pour mesurer le mouvement des liquides, des gaz ou des vapeurs dans un tuyau ou un conduit. Selon la technologie utilisée, elle peut déterminer des débits linéaires, non linéaires, massiques ou volumétriques. Le contrôle précis du débit étant essentiel dans de nombreux processus industriels, il est primordial de choisir le bon débitmètre pour garantir des mesures précises et fiables.

Avec autant de technologies disponibles, choisir le bon débitmètre peut sembler difficile. Chaque type présente des avantages et des limites qui lui sont propres, et le meilleur choix dépend en fin de compte des besoins spécifiques de votre application. Cependant, en adaptant soigneusement les capacités du débitmètre à vos besoins, vous pouvez être sûr de sélectionner la solution la plus efficace.

Débitmètres à pression différentielle

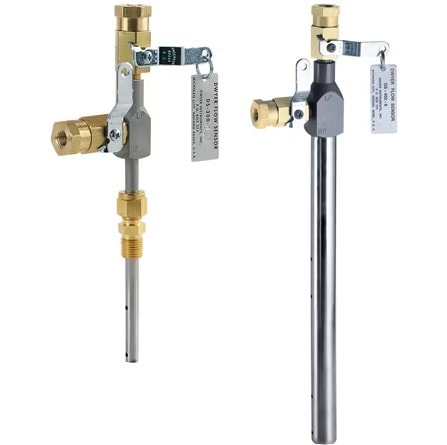

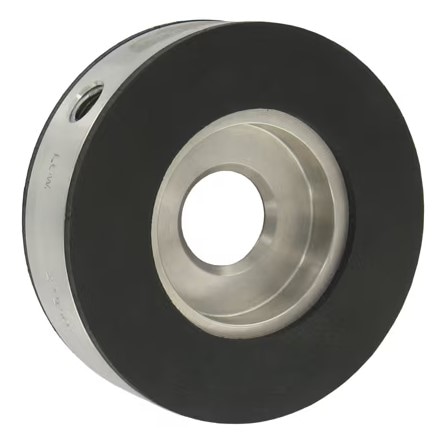

Les débitmètres à pression différentielle sont l'une des technologies de mesure de débit les plus largement utilisées dans les applications industrielles. Ils fonctionnent selon un principe simple : lors de la passage d'un fluide à travers une restriction dans un tuyau, telle qu'une plaque à orifice ou un tube de Pitot, il crée une chute de pression mesurable. Selon l'équation de Bernoulli, cette différence de pression est directement liée à la vitesse du fluide, qui peut alors être utilisée pour calculer le Débit.

Avantages

• Technologie éprouvée : utilisée depuis des décennies dans de nombreux secteurs
• Polyvalente : fonctionne avec les liquides, les gaz et la vapeur
• Conception robuste : Le nombre minimal de pièces mobiles garantit sa durabilité dans les environnements difficiles

• Perte de pression : certains modèles (par exemple, les plaques à orifice) entraînent une chute de pression permanente
• Considérations relatives à la précision : nécessite une installation précise et un étalonnage régulier pour des performances optimales

• Mesure de débit de vapeur dans la production d'électricité
• Surveillance du gaz naturel et de l'air comprimé
• Contrôle du débit d'eau et d'eaux usées

Débitmètres à déplacement positif

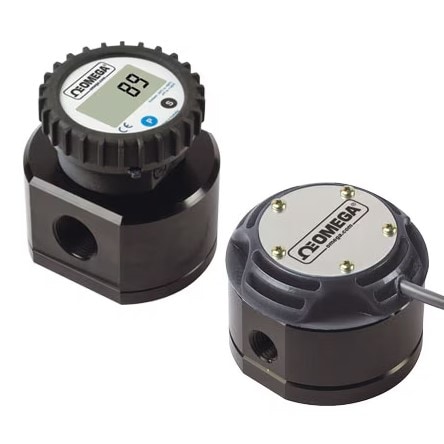

Les débitmètres à déplacement positifa> mesurent le débit en piégeant de manière répétée des volumes fixes de fluide et en comptant le nombre de fois où ces « paquets » de fluide passent à travers le compteur. Les conceptions courantes comprennent les compteurs à engrenages, les compteurs à disque nutatif et les compteurs à palettes rotatives. Comme la mesure est basée sur le transfert de volume réel, les compteurs à déplacement positif sont souvent considérés comme l'un des types de débitmètres les plus précis.

Avantages

• Précision élevée : Idéal pour les applications de transfert de propriété et de facturation où même les petites erreurs ont leur importance
• Mesure volumétrique directe : ne dépend pas de la vitesse, de la densité ou de la compensation de viscosité du fluide
• Large gamme de fluides : fonctionne bien avec des liquides propres de viscosités variables, y compris les carburants et les huiles

• Usure mécanique : les pièces mobiles peuvent s'user avec le temps, nécessitant un entretien ou un remplacement
• Ne convient pas aux liquides sales ou boueux : les particules peuvent bloquer ou endommager les composants internes
• Plage de débit limitée : convient mieux aux débits modérés qu'aux systèmes à très haute vitesse

• Distribution de carburant et transfert de propriété dans le secteur pétrolier et gazier
• Dosage et mélange de produits chimiques
• Surveillance des systèmes de lubrification
• Mesure de l'eau ou d'autres liquides de process dans des environnements industriels

Débitmètres à vitesse

Les débitmètres à vitesse mesurent le débit en déterminant la vitesse du fluide circulant dans un tuyau. Étant donné que le débit volumétrique est directement lié à la vitesse et à la section transversale du tuyau, ces débitmètres constituent un moyen simple de surveiller le débit. Plusieurs technologies différentes entrent dans cette catégorie, chacune utilisant une méthode unique pour détecter la vitesse.

Types courants de débitmètres à vitesse

Types courants

• Débitmètres à turbine : un rotor tourne proportionnellement à la vitesse du fluide et des capteurs suivent sa rotation.

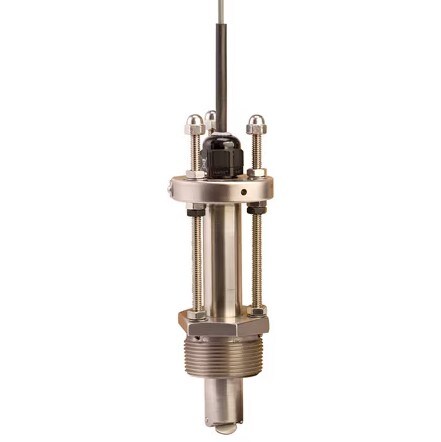

• Débitmètres de roue à aube: une petite turbine ou roue tourne avec le flux ; peu coûteux et largement utilisés pour les liquides propres
• Électromagnétiques (débitmètres magnétiques) : utilisent la loi de Faraday pour mesurer le débit dans les liquides conducteurs sans pièces mobiles.

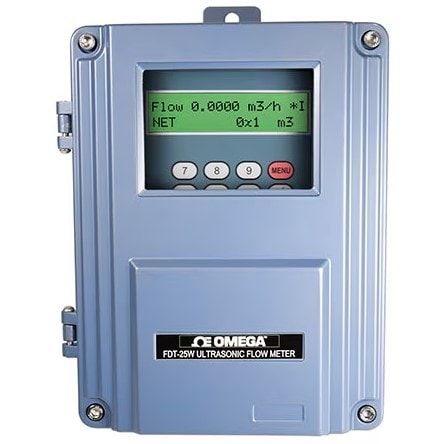

• Débitmètres à ultrasons : utilisent soit la méthode du temps de transit, soit la méthode Doppler pour suivre la propagation des ondes sonores dans les fluides en écoulement.
• Débitmètres à vortex : détectent les tourbillons créés lorsque le fluide passe devant un obstacle (corps rugueux) dans la conduite

• Grande polyvalence : options disponibles pour les liquides, les gaz et la vapeur
• Bonne précision : de nombreux débitmètres de roue à aube fournissent des résultats fiables sur une large plage de débit
• Faible entretien : certaines conceptions (comme les débitmètres magnétiques et ultrasoniques) ne comportent aucune pièce mobile

• Exigences relatives aux liquides : certains types nécessitent des liquides propres (turbine, roue à aubes), tandis que d'autres exigent une conductivité (débitmètres magnétiques)
• Sensibilité à l'installation : les performances peuvent être affectées par les conditions des canalisations en amont et en aval
• Besoins en énergie : Les modèles électroniques (magnétiques et à ultrasons) nécessitent une alimentation externe

• Systèmes de distribution et de traitement de l'eau
• CVC et automatisation des bâtiments pour l'eau réfrigérée ou la vapeur
• Lignes de traitement chimique
• Production de pétrole, de gaz et d'énergie
• Transformation des aliments et des boissons

Débitmètres de masse

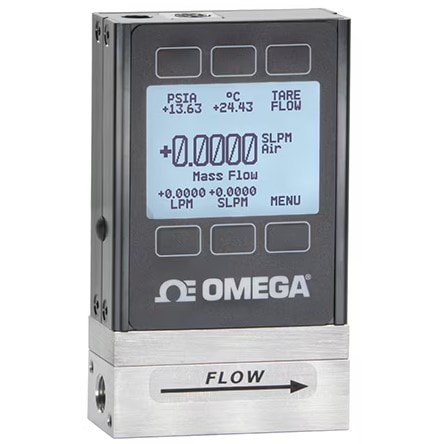

Les débitmètres de masse mesurent directement la quantité de masse qui traverse un système, plutôt que son volume. Cela les rend particulièrement utiles dans les applications où la densité ou la température du fluide peuvent fluctuer, car ces variations n'affectent pas autant la précision de la mesure qu'avec les méthodes volumétriques. Les deux types les plus courants sont les débitmètres de masse Coriolis et les débitmètres de masse thermiques.

• Les débitmètres Coriolis fonctionnent en faisant vibrer un tube et en détectant la façon dont le fluide qui s'écoule le tord ou le dévie. Le degré de déviation est proportionnel au débit massique
• Les débitmètres de masse thermiques introduisent une petite quantité de chaleur dans le flux de fluide et mesurent la quantité de chaleur évacuée, qui est corrélée à la masse du fluide passant devant le capteur.

• Mesure directe : fournit le débit massique réel sans nécessiter de compensation de densité ou de température
• Précision élevée : les débitmètres Coriolis, en particulier, comptent parmi les appareils de mesure de débit les plus précis disponibles
• Sorties polyvalentes : de nombreux modèles fournissent des lectures simultanées du débit massique, de la densité et de la température

• Coût plus élevé : plus cher que de nombreuses autres technologies de débit.
• Limites de pression et de taille : les tubes Coriolis peuvent ne pas convenir aux tuyaux très grands ou aux pressions extrêmement élevées.
• Besoins en énergie : le fonctionnement électronique nécessite une alimentation externe.

• Production chimique et pharmaceutique, où un dosage précis est essentiel
• Distribution et surveillance du gaz naturel
• Processus d’aliments et de boissons nécessitant un contrôle précis des ingrédients
• Fabrication de semi-conducteurs et surveillance du débit de gaz spéciaux

Débitmètres à surface variable

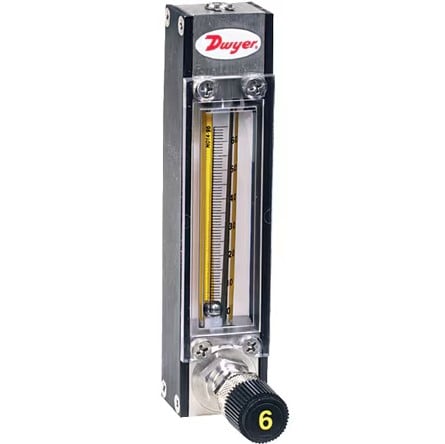

Les débitmètres à surface variable, souvent appelés Rotamètres, sont l'un des dispositifs de mesure de débit les plus simples et les plus économiques. Ils se composent d'un tube conique contenant un flottant. Lorsque le liquide s'écoule vers le haut dans le tube, il soulève le flottant jusqu'à ce que la force ascendante du liquide soit équilibrée par le poids du flottant. La position du flottant correspond à une échelle de débit sur le tube, fournissant une indication visuelle directe.

• Faible coût et fonctionnement simple : facile à installer et à utiliser, sans composants électroniques complexes
• Aucune alimentation externe obligatoire : fonctionne uniquement grâce à la mécanique des fluides
• Indication visuelle : offre un moyen rapide et intuitif de surveiller le débit
• Modèles durables disponibles : des tubes en verre, en plastique ou en métal peuvent être sélectionnés en fonction du liquide et de l'environnement

• Précision limitée : moins précise que les débitmètres électroniques
• Exigence d'orientation : doit généralement être installé verticalement avec un débit ascendant
• Lecture manuelle : à moins d'être équipé de transmetteurs, les valeurs doivent être lues visuellement
• Ne convient pas aux liquides opaques ou sales : le mouvement du flotteur peut être entravé

• Laboratoires et environnements de test pour des contrôles rapides du débit
• Services publics industriels tels que les conduites d'air comprimé et d'eau
• Systèmes d'alimentation en produits chimiques
• Systèmes de climatisation et de surveillance de l'environnement
