Series-IEFB
Medidor de Energía Térmica para tuberías de 4-36", LCD, multi-salida, alta precisión
- Ahorre tiempo y reduzca los costes de instalación con sensores de caudal y temperatura y calculadora entregados en un paquete completo y preprogramado.
- Mantenga la eficiencia energética del sistema con una alta precisión de rendimiento que se mantiene a través de cambios en temperatura, densidad o viscosidad según el estándar universalmente aceptado.
- Cumpla con los requisitos de la aplicación con pantallas de configuración configurables en campo (-LCD opción integral o accesorio remoto A-IEF-DSP), que permiten una variedad de configuraciones de aplicación con un solo modelo mediante múltiples configuraciones de pantalla, por ejemplo, tamaño de tubería, material de tubería, tipo de líquido, salida analógica, salida de pulso/frecuencia, salidas de alarma, salidas de comunicación, amortiguación y factor de calibración.
- Pedido y configuración rápidos y sencillos con el Asistente de Configuración y la herramienta de instalación que son fáciles de usar y permiten una instalación precisa.
- Ahorre tiempo con el kit de configuración de accesorios A-IEF-KIT que garantiza la profundidad exacta de instalación de la aplicación con calibre de espesor y cinta métrica incluidos.
- Costes reducidos, larga vida útil del producto y requisitos mínimos de mantenimiento gracias a la ausencia de piezas móviles que se desgasten o rompan y electrodos que evitan la incrustación.

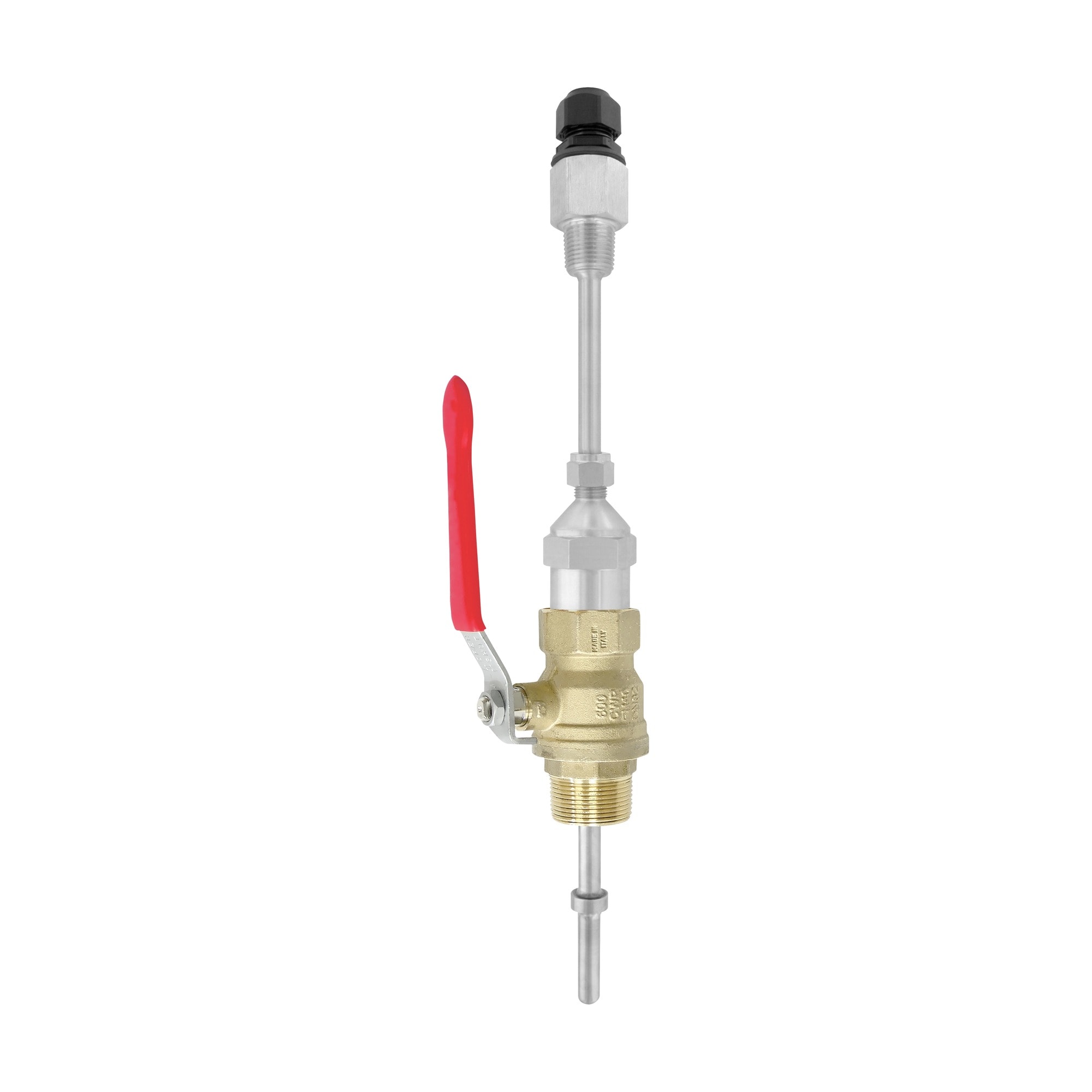

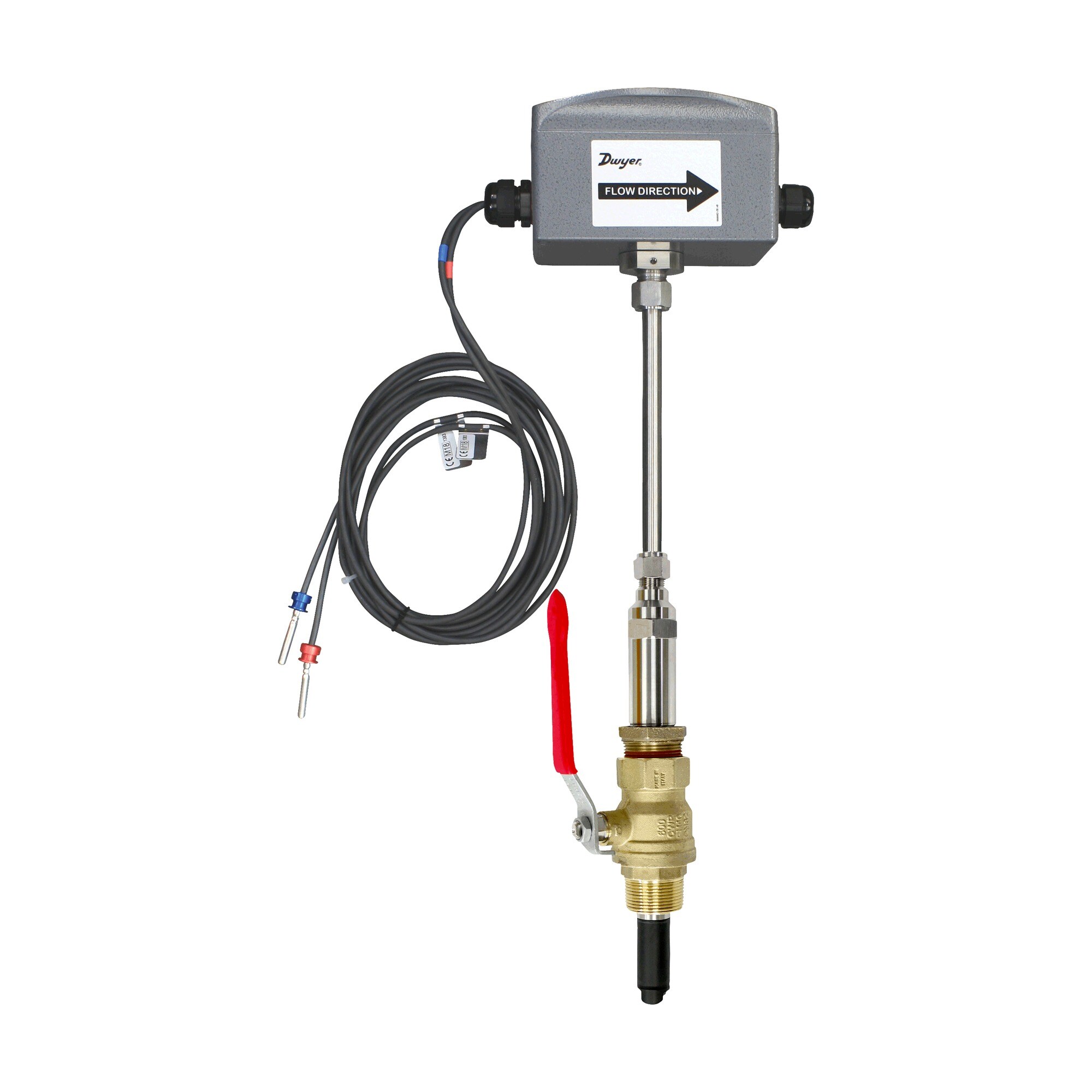

- Minimice los costes de instalación con opciones de accesorios de válvula de aislamiento que permiten la instalación en sistemas operativos mediante kit de toma en caliente o fácil extracción sin tiempo de inactividad del sistema.
- Documentos requeridos incluidos con certificado de verificación de aprobación/rechazo trazable a NIST incluido de serie para tuberías de acero al carbono Schedule 40 de tamaño 4" (102 mm), 6" (150 mm), 8" (200 mm)
Series-IEFB
Desde
€
5.182,34
Resumen del Producto
- Aplicaciones Calderas, Sistemas de gestión de energía, Petróleo, Refrigeración, Equipos de refrigeración
- Conductividad > 20 µS/cm
- Salida de control Alarma
- Nota sobre la pantalla 2 x 2" (50 x 50 mm) LCD gráfico con retroiluminación
- Tamaño de la pantalla 71 mm (2,8 pulgadas)
- Tipo de pantalla LCD
- Clasificaciones del alojamiento IP66, NEMA Tipo 4X
- Longitud del cable de la sonda externa 3 m (10 pies)
- Impedancia 4 a 20 mA: 536 Ω; 5 V: 500 Ω; 10 V: 1,27 kΩ
- flujo lineal, máx. 20 ft/s
- flujo lineal, mín. 0 ft/s
- Materiales Aluminio
- Materiales en contacto con el fluido Polímero, Silicona, Acero inoxidable
- Compatibilidad con medios Líquidos conductores, Productos químicos corrosivos / ácidos / bases
- Temperatura de operación, máx. 158 °F
- Temperatura de operación mínima -4 °F
- Detalle de salida (1) Analógico: 4-20 mA, 0-5 V, 0-10 V o 2-10 V (seleccionable en pantalla); (1) Pulso/Frecuencia: pulso pico de 0-15 V, 0 a 500 Hz o salida de pulso escalable (seleccionable en pantalla); (2) Alarma: (1) Detección de tubería vacía o velocidad mínima/máxima (seleccionable en pantalla); (1) Indicación de salida de flujo inverso
- Señal de salida Corriente, voltaje, pulso CC
- Caída de presión máxima 0.1 psi
- Nota sobre caída de presión < 0,1 psi a 12 ft/s en tubería de 4" (<0,01 bar a 3,7 m/s en tubería de 100 mm) y tuberías de mayor diámetro
- Límites de presión Hasta 400 psi
- Tamaño de la conexión al proceso 1 pulgada
- Temperatura máxima del proceso 250 °F
- Temperatura mínima del proceso 15 °F
- Humedad relativa 10 a 90 % sin condensación

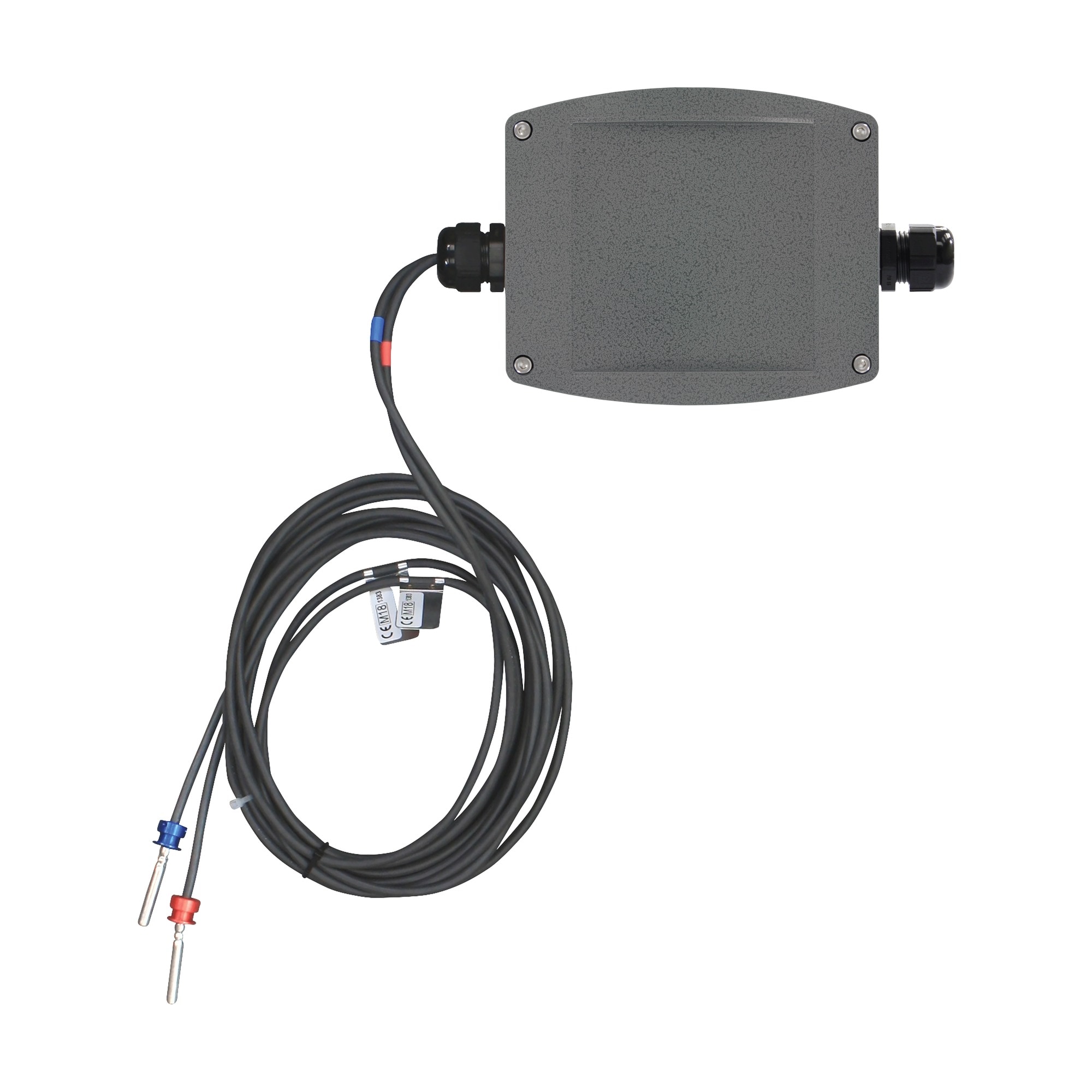

- Nota sobre resistencia RTD de platino de 4 hilos emparejados
- ID de serie Series-IEFB
- Temperatura de almacenamiento, máx. 185 °F
- Temperatura de almacenamiento, mínima -40 °F
- Requisitos de funcionamiento continuo >10 diámetros aguas arriba, >5 diámetros aguas abajo
- Alimentación Nota 12 a 42 Vdc, 0,25 A @ 24 Vdc; 12 a 36 Vac
- Tipo de alimentación eléctrica CA/CC
- Tensión de alimentación 12 a 42 VCC, 12 a 36 VCA
- Compensación de temperatura 140 a 220°F < 2 % de error sobre un cambio de ± 30°F, 40 a 70°F < 2 % de error sobre un cambio de ± 10°F
- Tipo de sensor de temperatura RTD

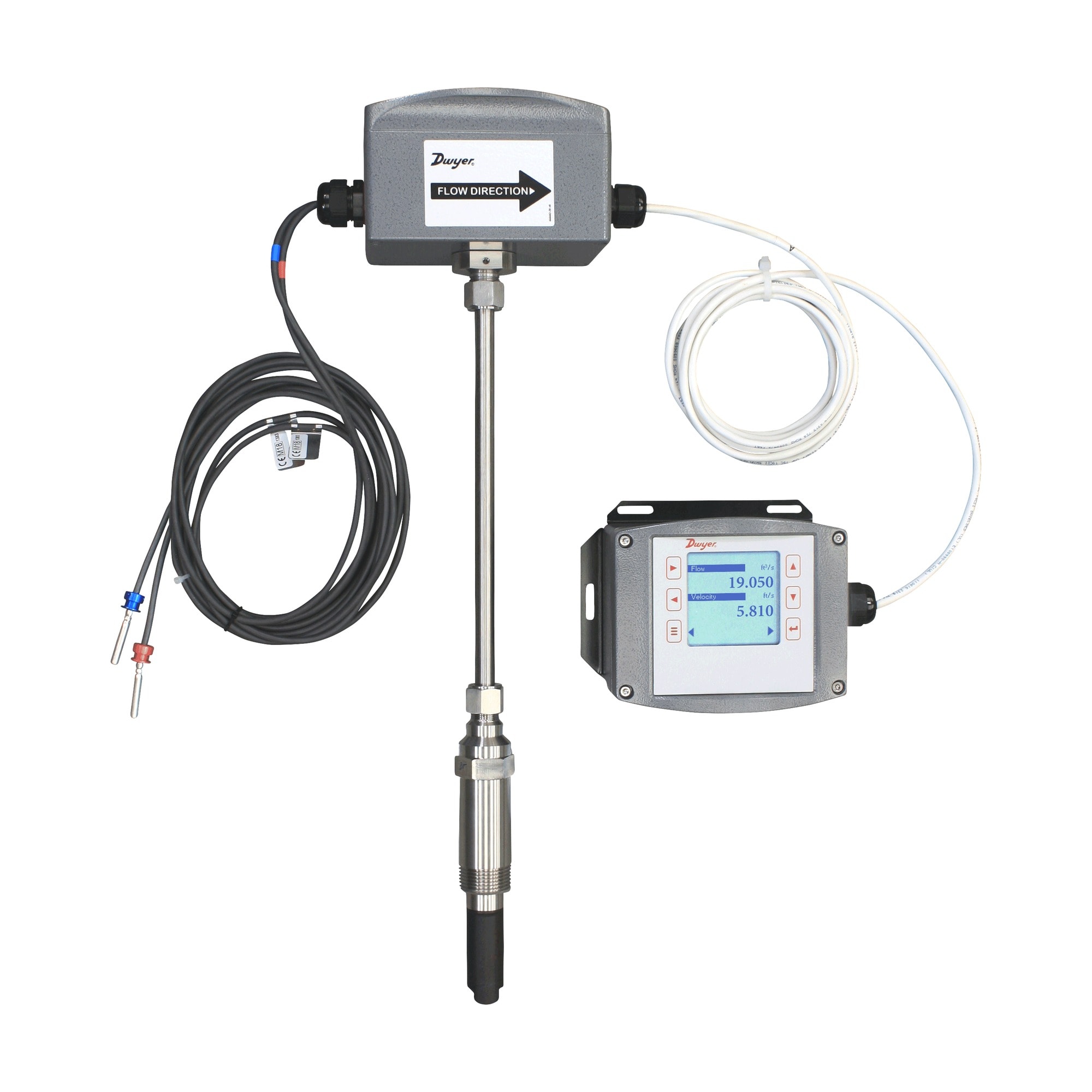

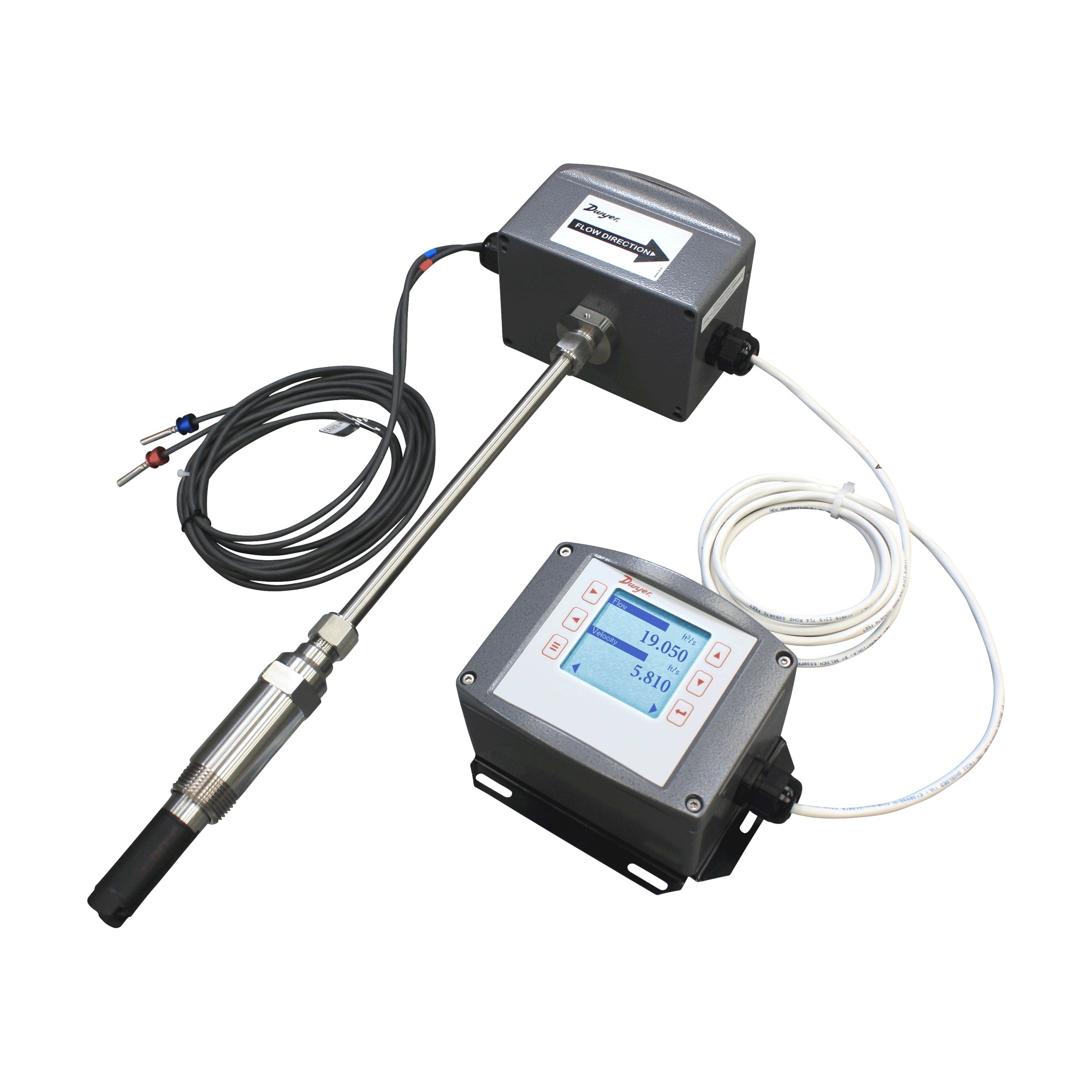

La Serie IEFB es un medidor de energía térmica por inserción ajustable en campo que utiliza tecnología electromagnética para medir con precisión y fiabilidad la velocidad del fluido y el consumo de energía. La IEFB de alta precisión es ajustable para adaptarse a tamaños de tubería de 4 a 10" (100 a 250 mm), mientras que la IEFB de precisión estándar se adapta a tamaños de tubería de 4 a 36" (100 a 900 mm). La IEFB incorpora un medidor de temperatura y una calculadora en una sola unidad. La pantalla LCD proporciona lecturas claras de los valores del medidor, incluyendo temperatura y consumo de energía, lo que la hace ideal para su instalación en enfriadoras, calderas y otras aplicaciones de calefacción y refrigeración. La alta precisión de medición y la larga vida útil mantienen los costes operativos anuales al mínimo. Además, ofrece varias opciones de salida, incluyendo protocolos de comunicación seleccionables BACnet MS/TP o Modbus® RTU sobre RS-485 de 2 hilos y salidas estándar analógicas, de frecuencia y de alarma.
Aplicaciones del producto
- Monitorización del rendimiento de salida de refrigeración de enfriadoras
- Rendimiento de calefacción de calderas industriales
- Monitorización de la eficiencia energética
- Optimización del rendimiento de la energía térmica
- Consumo y medición de energía térmica comercial y residencial
- Monitorización de calefacción y refrigeración distrital
- Monitorización de la asignación de costes energéticos
PDFs y Manuales
Software y Controladores
Accesorios
accesorios

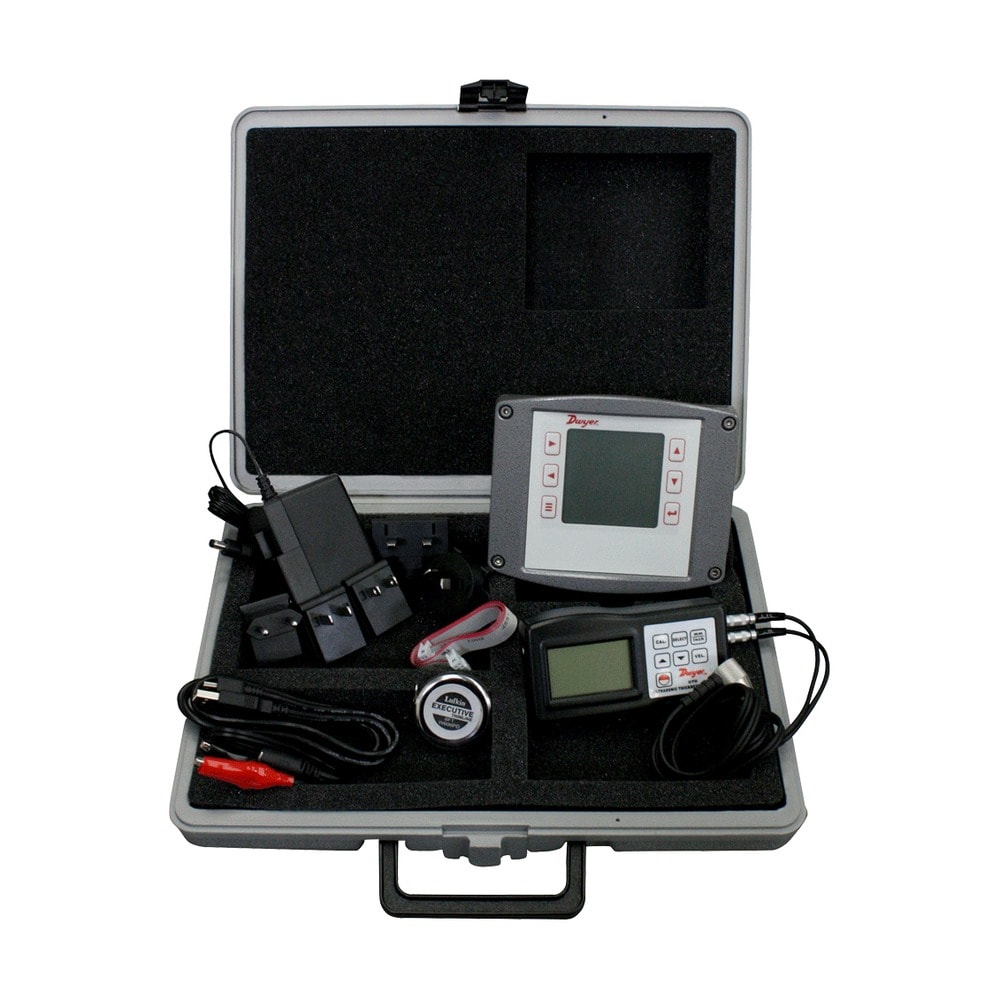

Kit de configuración, incluye: pantalla de configuración, cinta métrica, adaptador de corriente universal para instalación de alta precisión y medidor de espesor UTG.
1.699,62 € / unidad
0 En stock
