Series-OP

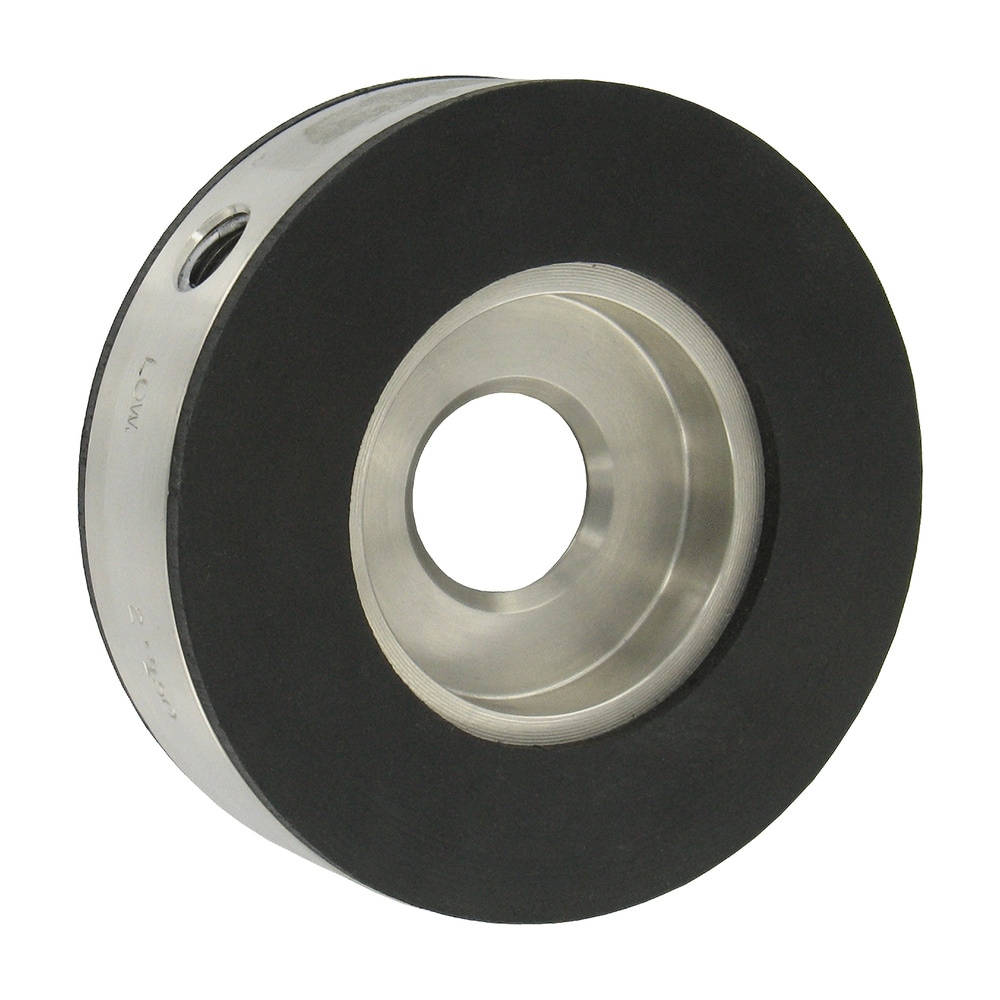

Stainless Steel Orifice Plate Flowmeter, 1/2 to 24 in, Built-in Gaskets
Caudalímetro de placa orificio de acero inoxidable, de 1/2 a 24 in, con juntas incorporadas- Montato con flange standard
- Configurazione standard a "presa d’angolo"
- Materiale resistente alla corrosione
- Installazione semplificata
- Prese di misura integrate (1/4" femmina NPT STD)
- Dimostrato in un’ampia gamma di applicazioni per precisione ed efficienza energetica
- Garantisce affidabilità e precisione a lungo termine
Product Overview
- Perdita di carico 1 - Rapporto Beta² (es: 1-0,72 = 1-0,49 = 51% della d.p.)
- Installazione Flangia standard, qualsiasi classe (flange con orifizio non richieste)
- Temperatura di esercizio minima -50 °F
- Tipo di pressione Estensimetro
- Dimensioni attacco al processo 1/4 pollici
- Tipo di attacco al processo NPT femmina
- ID serie Series-OP
- Requisiti di funzionamento diretto 10 diametri a monte, 5 diametri a valle
El Caudalímetro de placa de orificio Serie OP es un paquete completo de medición de flujo con placa de orificio. Incorpora una placa de orificio de acero inoxidable con un soporte o anillo portador único que contiene tomas de medición y juntas integrales. Está diseñado para su uso en cualquier aplicación que requiera una placa de orificio de flujo convencional. También puede usarse en lugar de otros productores diferenciales primarios para mayor eficiencia y rentabilidad. La instalación se realiza simplemente colocando la unidad entre bridas estándar (no se requieren bridas de orificio). La Serie OP está disponible en tamaños de línea desde 1/2" hasta 24" y puede utilizarse con líquidos y gases compatibles.
Aplicaciones del producto
- Caudales de fluidos en tuberías de agua de edificios
- Agua de alimentación de calderas
- Agua de refrigeración
- Aire de combustión o comprimido
- Flujo de vapor
