Un termopar es un dispositivo termoeléctrico que se utiliza para medir la temperatura. Apreciados por su simplicidad, durabilidad y amplios rangos de funcionamiento, los termopares constan de dos cables metálicos diferentes. Cuando una de las uniones de esos cables experimenta una temperatura diferente a la otra, se genera un pequeño voltaje. Dado que esta alimentación cambia de forma predecible con la temperatura, los termopares proporcionan una forma fiable de supervisar todo, desde procesos industriales y sistemas de climatización hasta equipos de laboratorio y hornos de alta temperatura.
¿Cómo funciona un termopar?

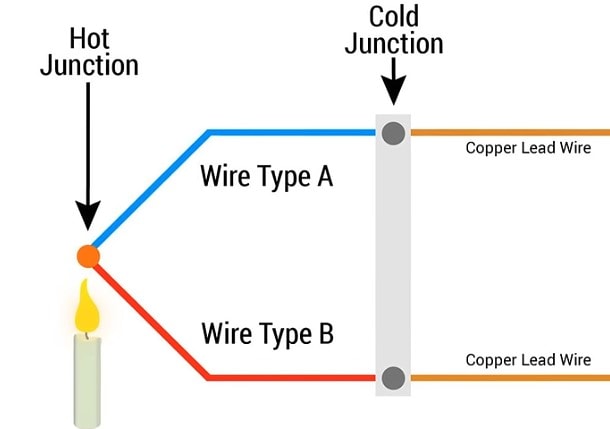

Un termopar típico consta de dos cables metálicos diferentes unidos por ambos extremos. Una unión se coloca en el medio o en la superficie que se está midiendo (lo que se conoce como unión caliente), mientras que el otro extremo (denominado ideal de unión fría) se conecta a un dispositivo compatible con termopares (como un medidor, un controlador o un transmisor) que se mantiene a una temperatura constante y conocida.
Cuando la unión caliente experimenta un cambio de temperatura, el calor hace que los electrones de cada cable metálico se muevan. Dado que los dos cables que componen cualquier termopar están fabricados con aleaciones diferentes, sus electrones se mueven a velocidades diferentes. Esto crea una señal medible en milivoltios entre los dos conductores: el cable cuyos electrones se mueven más libremente desarrolla una carga negativa en la unión fría, mientras que el otro se convierte en el cable positivo.
A partir de esta diferencia de potencial, el dispositivo calcula la temperatura utilizando una fórmula que convierte la salida en milivoltios en un valor de temperatura.
Tipos y rangos de termopares
Existen muchos tipos de termopares diferentes, que se definen por sus combinaciones de metales. Cada combinación de aleación de termopar determina su rango de temperatura y sensibilidad. Estas combinaciones están estandarizadas y se representan mediante designaciones de letras. Los más comunes son los termopares de metal base:
- J J Tipo J (de hierro-constantán)
- K K Tipo K (cromel-alumel)
- T T Tipo K (Cobre-Constantan)
- E E Tipo E (Cromel-Constantan)
- N N Tipo N (Nicrosil-Nisil)
* La insignia de la izquierda representa el código de color ANSI la insignia de la derecha representa el código de color IEC.
Entre estos, Termopares de tipo K son los más utilizados debido a su bajo coste, versatilidad y amplio rango de temperaturas, lo que los hace ideales para la medición de temperatura de uso general.
Tipos de termopares
Los termopares están disponibles en una variedad de estilos mecánicos, cada uno diseñado para requisitos de instalación y condiciones de medición específicos. Dos de las construcciones más comunes son el termopar de sonda y el termopar de superficie, que se definen por cómo está construida la unión sensible y donde se pretende utilizar el sensor.
Sondas de termopar
Un termopar de sonda encierra la unión sensora dentro de una funda metálica protectora, normalmente fabricada en acero inoxidable u otras aleaciones resistentes a altas temperaturas. Esta funda proporciona apantallamiento para la unión, protegiendo contra daños mecánicos, humedad y corrosión, lo que hace que la sonda sea adecuada para aplicaciones de inmersión, inserción y penetración. Debido a su diseño tubular y protegido, una sonda termopar se coloca generalmente directamente en un medio fluido, sólido o gaseoso para medir la temperatura interna del proceso. En términos sencillos, una sonda es un termopar integrado en un tubo metálico duradero e insertable.

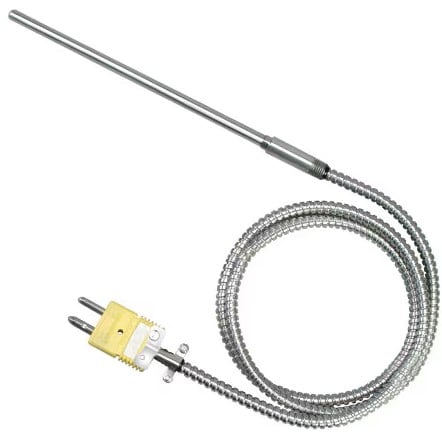

Sondas con cables conductores
Los termopares con cables ofrecen una instalación flexible y se utilizan habitualmente en entornos industriales, laboratorios y sistemas de climatización. Los cables prolongados permiten medir temperaturas en lugares confinados o distantes donde el acceso directo es limitado, manteniendo un rendimiento fiable en condiciones variadas.
Sondas con conectores
Las sondas de termopar equipadas con conectores permiten una conexión rápida y segura a instrumentos como controladores, transmisores
Probes with Protection Heads
Termopares con cabezal de protección están diseñados para entornos hostiles o de alta temperatura, como líneas de proceso, hornos y sistemas químicos. El cabezal metálico protege la unión y el cableado de daños físicos, polvo y humedad, al tiempo que proporciona un bloque de unión para conexiones eléctricas estables.
Sondas con mango
Las sondas de termopar con mango se utilizan para la medición de temperatura portátil o manual. Son comunes en inspección industrial, pruebas de laboratorio y procesamiento de alimentos, donde se requieren verificaciones puntuales rápidas y precisas sin instalación permanente.
Sondas de perfil multipunto
Probes with Sanitary Flanges
Termopares con bridas sanitarias están diseñados para aplicaciones higiénicas en las industrias de procesamiento de alimentos, farmacéutica y biotecnológica. Sus superficies lisas y su compatibilidad con CIP/SIP ayudan a prevenir la contaminación, al tiempo que mantienen una medición precisa de la temperatura bajo estrictas normas de limpieza.
Sondas con bridas de vacío
Termopares con brida de vacío se utilizan en entornos sellados al vacío, como la fabricación de semiconductores y los laboratorios de investigación. Mantienen la integridad del vacío al tiempo que proporcionan lecturas precisas de la temperatura en condiciones de baja presión.
Termopares de superficie
Un termopar de superficie está construido de tal manera que la unión sensible se apoya contra la superficie exterior de un objeto sólido en lugar de dentro del material. Estos sensores utilizan diseños de contacto planos, expuestos, con resorte Magnéticos o en forma de arandela para garantizar un buen contacto térmico con la superficie. Dado que no se insertan en el medio, los termopares de superficie están diseñados estrictamente para la medición de la temperatura superficial, lo que proporciona una respuesta rápida y un retraso térmico mínimo. En pocas palabras, un termopar de superficie está construido para descansar o presionar contra el exterior de un objeto para medir su temperatura superficial.

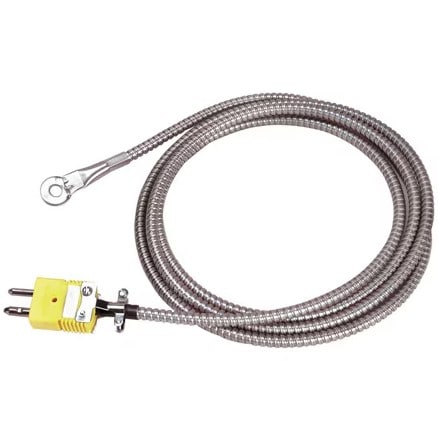

Termopares de superficie montables
Los termopares de superficie montables están diseñados para la monitorización continua y en posición fija de las superficies de los equipos. Se utilizan habitualmente en maquinaria industrial, componentes de climatización y sistemas de automoción, donde se requiere un seguimiento de la temperatura a largo plazo. Estos sensores pueden instalarse en superficies planas o curvas, proporcionando mediciones estables y Repetibles una vez fijados en su lugar.
Termopares de superficie portátiles
Los termopares de superficie portátiles están diseñados para realizar comprobaciones rápidas y manuales de la temperatura durante inspecciones, diagnósticos o pruebas de campo. Su diseño compacto permite a los técnicos obtener lecturas rápidas y precisas de la temperatura de la superficie sin necesidad de una instalación permanente. Este tipo de termopares se utiliza con frecuencia en el mantenimiento industrial, la resolución de problemas de climatización y los trabajos de inspección general, donde la movilidad y la rapidez de respuesta son esenciales.
Termopares en acción: aplicaciones habituales de los termopares
Los termopares, resistentes, rentables y fiables, se utilizan ampliamente en numerosas industrias y aplicaciones para la medición de la temperatura y el control de procesos. Su capacidad para soportar entornos difíciles, responder rápidamente a los cambios de temperatura e interactuar fácilmente con controladores, transmisores y registradores de datos los convierte en una solución de detección universal.

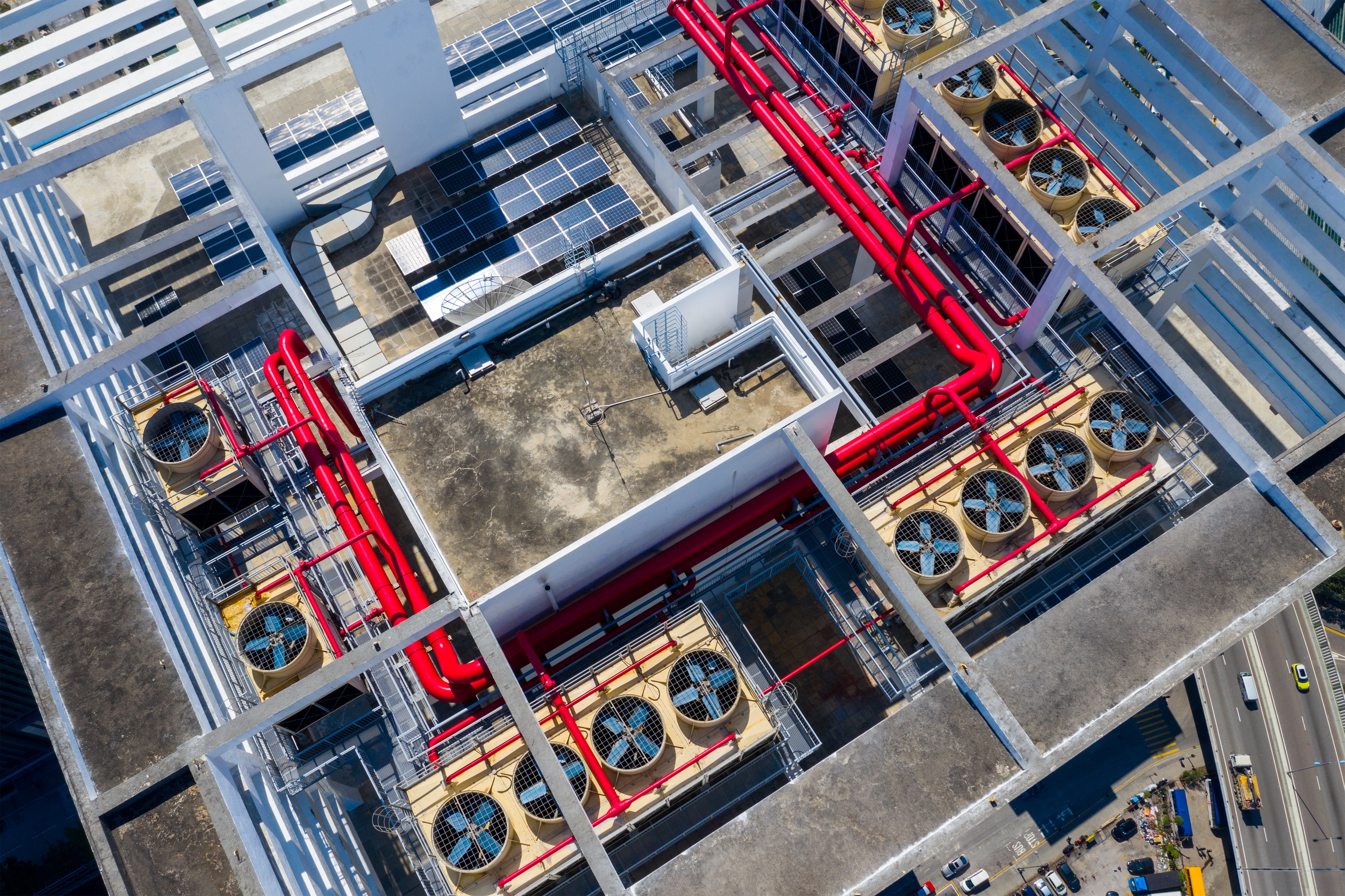

HVAC Systems
Los termopares se utilizan en todos los sistemas HVAC. Ayudan a mantener condiciones ambientales constantes, optimizan la eficiencia del sistema y protegen los equipos contra el sobrecalentamiento. Entre sus aplicaciones habituales se incluyen la medición de la temperatura del aire de suministro y retorno, la supervisión de calderas y enfriadores, y la elaboración de perfiles de temperatura de conductos en instalaciones comerciales e industriales.
Hornos y hornos industriales
En aplicaciones de alta temperatura, como el tratamiento térmico de metales, la cerámica y la fabricación de vidrio, los termopares proporcionan una retroalimentación de temperatura precisa y con repetibilidad para el control del proceso. Los termopares de tipo K y tipo N son especialmente comunes debido a su estabilidad a altas temperaturas y su resistencia a la oxidación. Sus lecturas garantizan que los ciclos de calentamiento se mantengan dentro de tolerancias de temperatura precisas, fundamentales para lograr la resistencia y consistencia de los materiales.

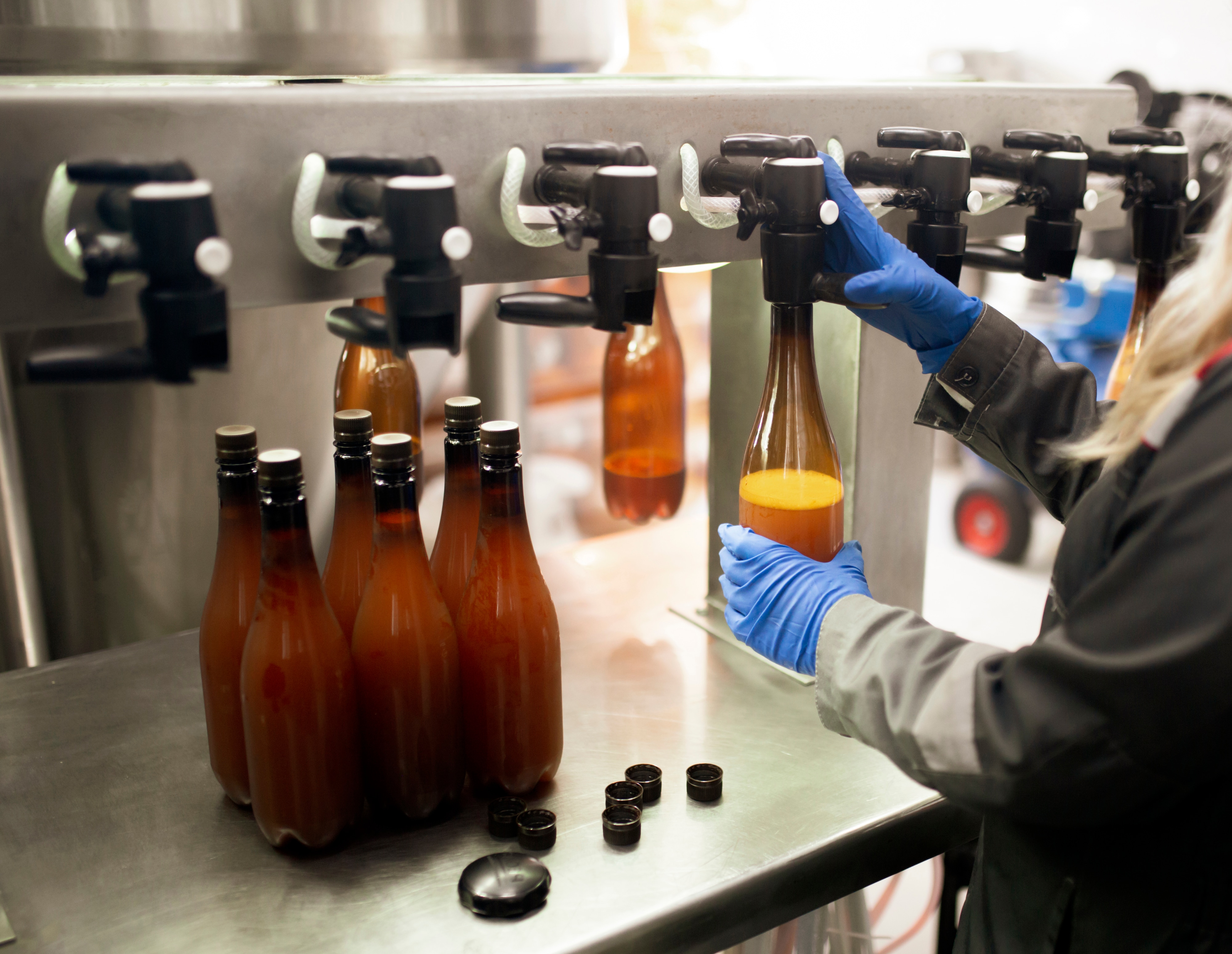

Procesamiento de alimentos y bebidas
Una medición precisa de la temperatura es esencial para garantizar la seguridad del producto y su calidad durante la cocción, la pasteurización, la congelación y el almacenamiento. Los termopares son ideales para estas aplicaciones porque ofrecen tiempos de respuesta rápidos y pueden fabricarse en configuraciones de sondas sanitarias para cumplir con las normas de la FDA y HACCP. También se utilizan en hornos, freidoras y sistemas de envasado para verificar que los productos se mantengan dentro de los límites de temperatura especificados.
Moldeo por inyección
Los termopares son fundamentales en el proceso de moldeo por inyección de plástico, donde controlan las temperaturas del cilindro, la boquilla y el molde para mantener la calidad del material y la producción uniforme de las piezas. La retroalimentación en tiempo real permite a los controladores ajustar automáticamente los calentadores y el flujo de refrigerante, evitando defectos como deformaciones o llenados incompletos.
Soluciones innovadoras de

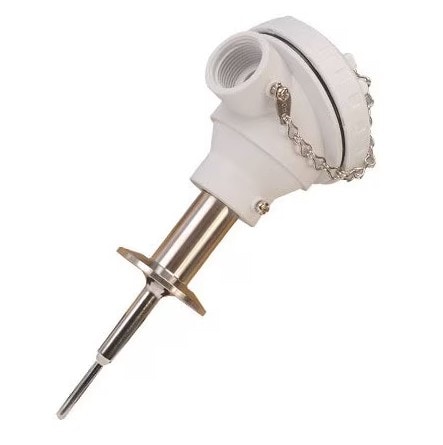

Sensores termopares sanitarios serie TCS-H-NB9W
Los sensores termopares de la serie TCS-H-NB9W están diseñados para aplicaciones sanitarias en las industrias de alimentos, bebidas, lácteos y farmacéutica. Fabricadas en acero inoxidable 316L, estas sondas garantizan la facilidad de limpieza y la compatibilidad con los sistemas de procesamiento higiénicos.
Cada sensor presenta un acabado superficial liso de 32 micropulgadas o superior en todas las áreas humedecidas, lo que los hace adecuados para entornos en los que la higiene y la esterilización son fundamentales. El diseño incluye una brida sanitaria AMP de 1½-16 como estándar, con tamaños y configuraciones de brida adicionales disponibles para satisfacer los requisitos específicos del sistema.
Las opciones de conexión incluyen un cabezal atornillable de polipropileno blanco (NB9W) o un cabezal atornillable de acero inoxidable(NB15), ambos compatibles con un cableado sencillo para la instrumentación de proceso. Disponibles en estilos de sensores termopares de tipo T, J y K (así como configuraciones RTD), estos conjuntos ofrecen flexibilidad en un amplio rango de necesidades de monitorización de procesos sanitarios.

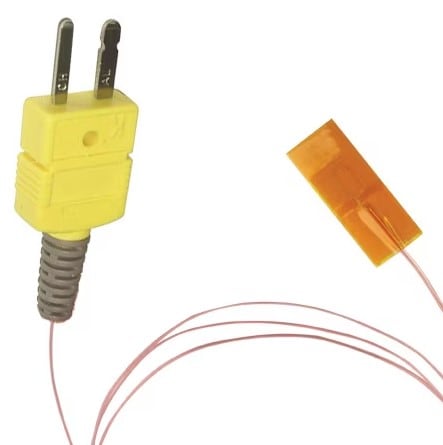

Termopares de superficie autoadhesivos de la serie SA3
El termopares de superficie de respuesta rápida de poliimida serie SA3 proporcionan una medición de temperatura rápida y fiable mediante una unión de baja masa adherida a un soporte flexible de poliimida. Un respaldo autoadhesivo permite aplicar fácilmente estos sensores a superficies planas o curvas sin necesidad de abrazaderas ni hardware adicional.
Diseñados para entornos exigentes, estos sensores son resistentes a aceites, productos químicos, humedad y exposición al aire libre, incluida la luz solar directa. Su perfil delgado y su másico térmico mínimo permiten una respuesta rápida a los cambios de temperatura de la superficie, lo que los hace muy adecuados para aplicaciones de prueba, diagnóstico y monitorización.
Los modelos
