Los enfriadores de agua son sistemas de refrigeración que eliminan el calor de un líquido en circulación, normalmente agua o una mezcla de agua y glicol, y suministran ese fluido enfriado a equipos o espacios que requieren un control preciso de la temperatura. Se utilizan ampliamente en aplicaciones industriales y de climatización, donde es fundamental una refrigeración constante y repetible.

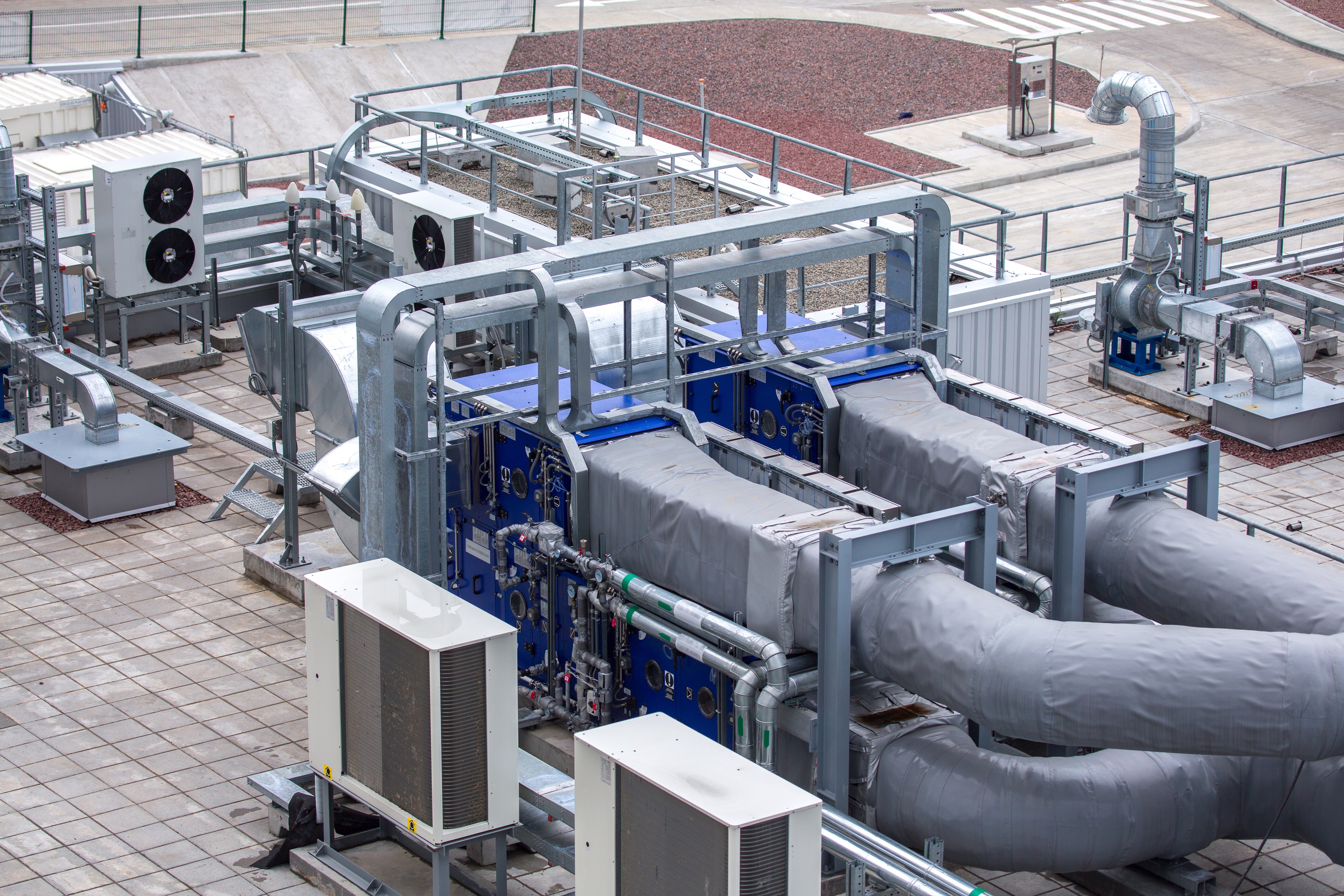

Desde mantener el confort en edificios comerciales hasta evitar el sobrecalentamiento en centros de datos y dar soporte a procesos industriales especializados, los sistemas de agua refrigerada desempeñan silenciosamente un papel vital en la infraestructura que sustenta la vida cotidiana.
Tipos principales de enfriadores de agua
Hay dos categorías principales de enfriadores de agua: enfriadores de absorción y enfriadores de refrigerante (compresión de vapor). Aunque ambos tienen la misma finalidad, se basan en procesos de enfriamiento fundamentalmente diferentes.
Enfriadores por absorción
Los enfriadores por absorción utilizan una fuente de calor, como gas natural o vapor, para impulsar el ciclo de refrigeración. En lugar de la compresión mecánica, estos sistemas se basan en la absorción y desorción químicas para hacer circular el refrigerante. Los enfriadores por absorción se utilizan normalmente en aplicaciones donde el calor de bajo coste o recuperado es fácilmente disponible.
Enfriadores por compresión de vapor
Los enfriadores por compresión de vapor son el tipo más común de enfriador de agua. Estos sistemas utilizan compresión mecánica para mover el calor y constan de cuatro componentes principales:
- Compresor
- Evaporador
- Condensador
- Dispositivo de medición o expansión
El refrigerante absorbe el calor del agua enfriada en el evaporador. A continuación, el compresor aumenta la presión y la temperatura del vapor refrigerante. El calor se rechaza en el condensador, tras lo cual el refrigerante se condensa de nuevo en líquido y pasa a través del dispositivo de medición antes de volver al evaporador para repetir el ciclo.
Métodos de refrigeración del condensador: refrigeración por aire frente a refrigeración por agua
Las enfriadoras de compresión de refrigerante se clasifican además en función de cómo se expulsa el calor en el condensador.

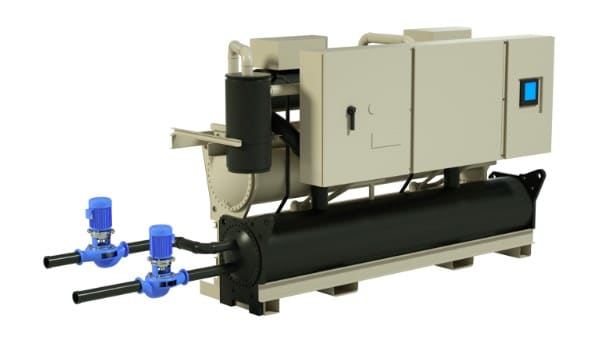

Enfriadoras refrigeradas por agua
Las enfriadoras refrigeradas por agua utilizan un circuito de agua secundario para eliminar el calor del condensador. Este calor se expulsa normalmente a través de una torre de refrigeración, un estanque o una masa de agua cercana. Estos sistemas suelen instalarse en interiores y son habituales en instalaciones de gran tamaño donde se requiere una mayor eficiencia y capacidad de refrigeración.

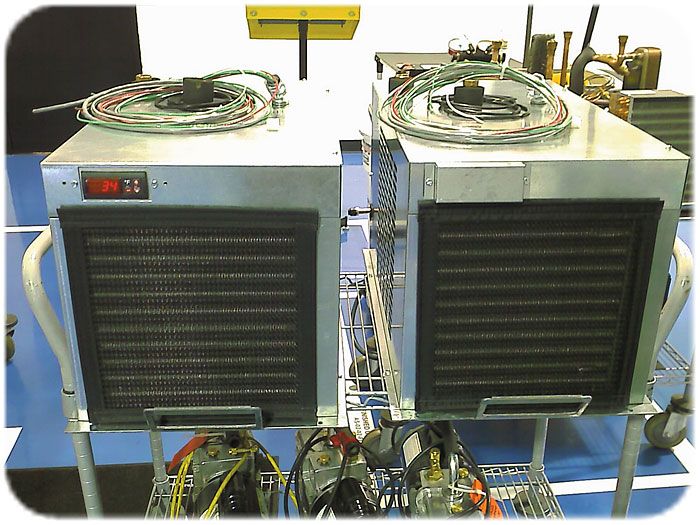

Enfriadoras refrigeradas por aire
Las enfriadoras refrigeradas por aire rechazan el calor directamente a la atmósfera utilizando aire ambiente y ventiladores. El ciclo de refrigeración sigue siendo el mismo que en los sistemas refrigerados por agua, pero el aire sustituye al agua como medio de refrigeración en el condensador. Estas enfriadoras están diseñadas para su instalación en exteriores y no requieren torres de refrigeración, lo que reduce la complejidad del sistema y los requisitos de mantenimiento.
Tipos de compresores y control de capacidad
El compresor es el componente principal que define cómo funciona un enfriador, cómo modula la capacidad y cómo responde a las condiciones de carga cambiantes. En los enfriadores de agua se utilizan cuatro tipos comunes de compresores, cada uno de los cuales ofrece características de rendimiento distintas.
Compresores alternativos
Los compresores alternativos funcionan mediante pistones y un cigüeñal, de forma similar a un motor de combustión interna. A medida que los pistones comprimen el gas refrigerante, su temperatura aumenta y el vapor caliente se descarga al condensador.
El control de la capacidad se logra mediante válvulas de admisión y escape que pueden descargar los cilindros a medida que disminuye la demanda. Esto hace que los compresores alternativos sean muy adecuados para aplicaciones con grandes oscilaciones en la demanda de refrigeración o períodos extendidos de baja carga, como oficinas o escuelas. Las capacidades típicas oscilan entre 20 y 125 toneladas, y algunos sistemas alcanzan hasta 450 toneladas.
Compresores centrífugos
Los compresores centrífugos funcionan con un impulsor de alta velocidad, similar a una bomba centrífuga. Estos compresores son capaces de proporcionar capacidades de refrigeración muy altas en un espacio reducido.
Pueden variar continuamente la capacidad con cambios casi proporcionales en el consumo de energía, lo que los hace muy eficientes para grandes sistemas que requieren un control estricto de la temperatura. Las enfriadoras centrífugas se utilizan comúnmente en grandes instalaciones y pueden oscilar entre aproximadamente 150 y 2400 toneladas.
Compresores de tornillo rotativo
Los compresores de tornillo rotativo, o helicoidales, utilizan dos rotores entrelazados y mecanizados con precisión para comprimir el refrigerante mediante la reducción de volumen. Debido a las estrictas tolerancias requeridas, estos sistemas suelen tener un coste inicial más elevado.
La capacidad se controla mediante una válvula de entrada deslizante o un variador de velocidad. Los compresores de tornillo rotativo suelen tener un rango de 25 a 450 toneladas, y algunos diseños pueden alcanzar las 800 toneladas.
Compresores rotativos de espiral
Los compresores rotativos de espiral utilizan dos elementos en espiral para comprimir el refrigerante. Una espiral permanece fija mientras que la otra orbita de forma excéntrica, atrapando y comprimiendo bolsas de refrigerante entre las espirales.
Los compresores de espiral se utilizan comúnmente en sistemas de refrigeración más pequeños y son apreciados por su funcionamiento silencioso, su fiabilidad y su diseño mecánico relativamente sencillo.
Importancia del flujo de agua refrigerada
Para una transferencia de calor eficaz entre el agua circulante y el refrigerante, es esencial un flujo de agua suficiente y estable a través del enfriador. Las velocidades recomendadas para el flujo de agua refrigerada suelen oscilar entre 3 y 12 pies por segundo.
Mantener un flujo adecuado ayuda a garantizar una transferencia de calor eficiente, un rendimiento estable del sistema, un uso optimizado de la energía y la fiabilidad a largo plazo de los componentes del enfriador.
Métodos para comprobar el flujo a través de los enfriadores
Existen numerosos métodos para comprobar el flujo a través de los enfriadores, cada uno de los cuales ofrece ventajas específicas en función de los requisitos del sistema, las necesidades de precisión, las limitaciones de instalación y las consideraciones de coste. Estos métodos se utilizan habitualmente para garantizar un flujo de agua suficiente para una transferencia de calor adecuada, la protección de los equipos y un funcionamiento eficiente del sistema.

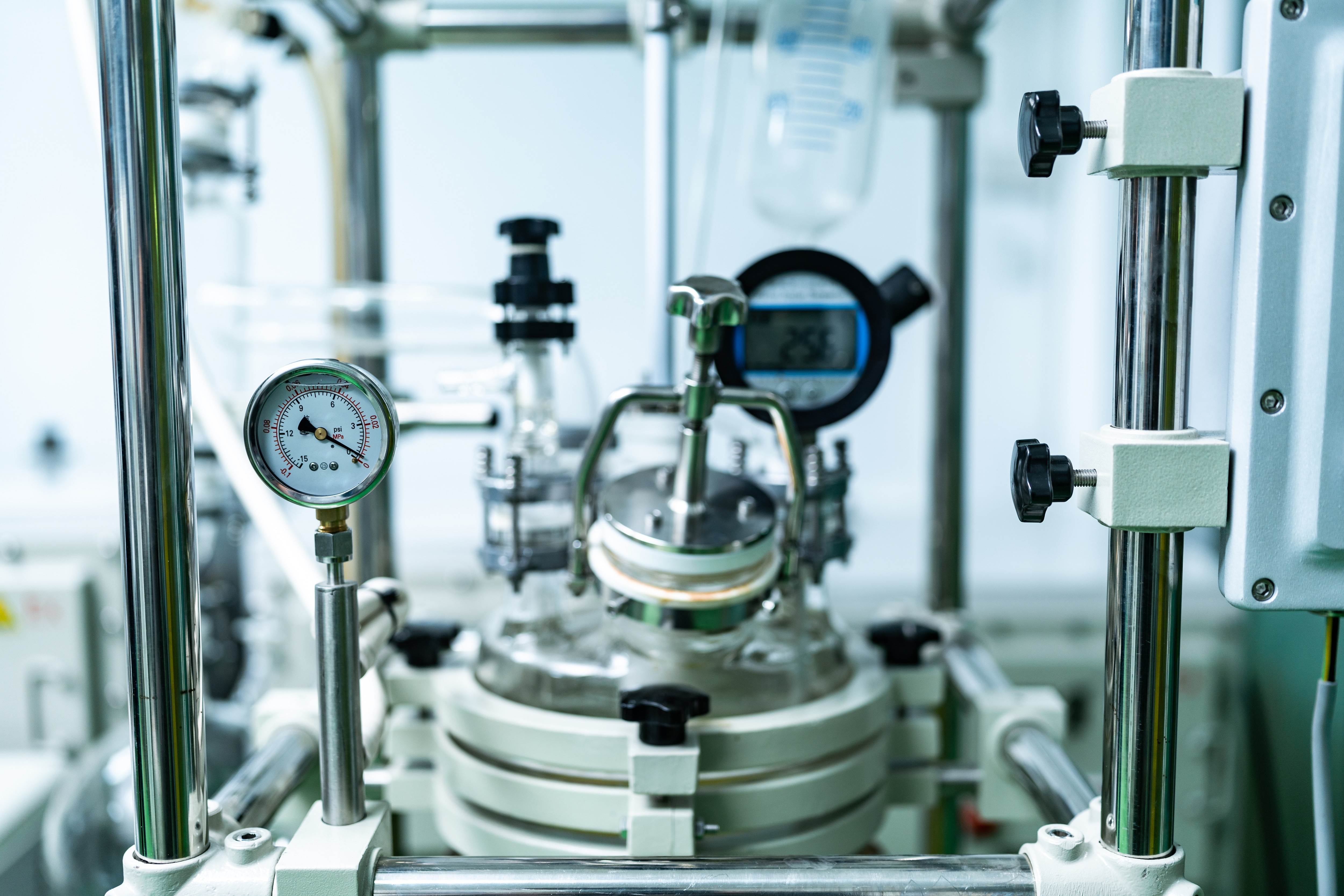

Medición de la presión diferencial
La medición de la presión diferencial (DP) es uno de los métodos más utilizados para comprobar el caudal a través de un enfriador. A medida que el fluido fluye a través del enfriador, se produce una caída de presión entre la entrada y la salida. Esta diferencia de presión está directamente relacionada con el caudal, ya que un caudal mayor produce una presión diferencial mayor.
Se pueden utilizar varios instrumentos para medir esta diferencia de presión, siendo los más comunes los conmutadores de presión diferencial y los transmisores de presión diferencial.
Conmutador de presión diferencial
Se instala un conmutador de presión diferencial entre la entrada y la salida del enfriador. El punto de ajuste del conmutador se ajusta para que se active a una presión diferencial predeterminada que corresponde a un caudal mínimo aceptable. Cuando la caída de presión supera este umbral, el conmutador confirma que el caudal es adecuado.
Ventajas
- Punto de ajuste regulable
- No requiere alimentación externa
- Bajo coste
- Funcionamiento sencillo
- Sin piezas móviles
Los interruptores de presión diferencial se utilizan a menudo para la comprobación básica del caudal y los enclavamientos donde basta con la confirmación de encendido/apagado.
Transmisor de presión diferencial
También se instala un transmisor de presión diferencial en el enfriador, pero proporciona una señal analógica continua que representa la diferencia de presión medida. Estos dispositivos requieren alimentación y suelen emitir una señal de 4-20 mA o 0-10 V CC, que puede ser supervisada por un sistema de control o un sistema de gestión de edificios.
Ventajas
- Indicación precisa de las condiciones de flujo
- Salida analógica lineal para supervisión o control
- Sin piezas móviles
Los transmisores de presión diferencial son muy adecuados para aplicaciones en las que, además de la verificación del flujo, se requiere un control más estricto, un diagnóstico o el seguimiento de tendencias.
Interruptor de caudal de paletas
Un interruptor de caudal de paleta es un dispositivo de inserción que se instala directamente en la tubería. La paleta se extiende hacia la corriente de flujo y acciona un conmutador cuando el flujo es suficiente para hacerla desviarse. La longitud de la paleta suele recortarse o ajustarse en función del tamaño de la tubería y del caudal previsto.
Ventajas
- Bajo coste
- Fácil instalación
- Funcionamiento sencillo
Los interruptores de caudal de paleta se utilizan habitualmente para la confirmación básica del flujo en sistemas de agua refrigerada en los que se acepta una precisión moderada.
Interruptor de caudal por dispersión térmica
Un interruptor de caudal por dispersión térmica utiliza los principios de transferencia de calor para comprobar el flujo. La sonda se calienta ligeramente por encima de la temperatura del proceso y la tasa a la que se enfría depende de la velocidad del fluido. Cuando hay suficiente flujo, el calor se disipa más rápidamente, lo que indica condiciones de flujo por encima del umbral establecido.
Ventajas
- Instalación sencilla
- Sin piezas móviles
- Bajas caídas de presión debido a la pequeña profundidad de inserción
- Funcionamiento sencillo
Los interruptores de caudal por dispersión térmica se seleccionan a menudo para aplicaciones que requieren una comprobación fiable del flujo con un impacto mínimo en el sistema de tuberías.
Soluciones innovadoras de
Serie DX Conmutador de presión diferencial húmedo/húmedo
El interruptor de presión diferencial húmedo/húmedo serie DX proporciona una salida de contacto basada en la diferencia entre dos fuentes de presión en sistemas de líquidos o gases. Los materiales mojados de latón y fluoroelastómero lo hacen adecuado para la mayoría de los gases y soluciones a base de agua.
Diseñado para aplicaciones de baja presión diferencial, el conmutador ofrece puntos de ajuste ajustables tan bajos como 1 psid en presión descendente y hasta 75 psid en presión ascendente, con una alta presión estática nominal de 200 psig. Una carcasa resistente a la intemperie UL Tipo 4X permite su uso en exteriores, entornos de lavado y entornos con mucho polvo. La instalación se simplifica con un punto de ajuste regulable externamente, brida de montaje integral y bloque de terminales extraíble.
Aplicaciones habituales
- Indicación del estado del filtro
- Control de prueba de flujo
- Verificación del caudal de bombas, enfriadores y bombas de calor
Transmisor de presión diferencial inteligente serie 3100D
El transmisor de presión inteligente Mercoid ® es un dispositivo de alto rendimiento basado en un microprocesador, diseñado para la medición de presión diferencial y nivel en aplicaciones industriales y en áreas peligrosas. La configuración se realiza mediante botones integrados de cero y span o a través de la comunicación HART ®, lo que elimina la necesidad de un calibrador de campo y reduce el tiempo de instalación y puesta en marcha.
El avanzado software del transmisor compensa los efectos térmicos para mejorar la precisión y la estabilidad, mientras que la memoria EEPROM conserva los ajustes de configuración y los datos de corrección del sensor durante los cortes de energía. Con la aprobación FM para zonas peligrosas y un rango de medición de 100:1, la serie 3100D ofrece flexibilidad para adaptarse a una amplia gama de requisitos de proceso.
Aplicaciones habituales
- Medición de caudal
- Monitorización de nivel
- Presión diferencial de filtros y bombas
- Monitorización de procesos críticos
Interruptor de caudal de paletas serie FS-2
El Interruptor de caudal de paletas serie FS-2 ofrece una solución sencilla y económica para comprobar el flujo en sistemas de tuberías de líquidos. Diseñado para su uso en tuberías de entre 1 y 8 pulgadas, la paleta ajustable permite adaptar el interruptor a una amplia gama de condiciones de flujo sin necesidad de herramientas especiales.
Las capas de paletas ajustables in situ y un tornillo de ajuste del punto de consigna habilitan la personalización in situ para satisfacer los requisitos específicos de cada aplicación. Una carcasa de aluminio resistente a la intemperie permite la instalación en exteriores y garantiza la fiabilidad a largo plazo en entornos mecánicos y de proceso.
Aplicaciones habituales
- Comprobación del caudal de calderas
- Calentadores de agua y enfriadores
- Líneas de refrigeración y maquinaria
- Sistemas de transferencia de líquidos
Interruptor de caudal por dispersión térmica serie TDFS2
El Interruptor de caudal por dispersión térmica serie TDFS2 proporciona una indicación fiable del caudal detectando si este está por encima o por debajo de un punto de ajuste definido por el usuario. Mediante la detección por dispersión térmica, el interruptor ofrece una detección precisa del caudal con una caída de presión mínima gracias a su diseño de inserción de perfil bajo.
Dos indicadores LED integrados proporcionan una clara información visual del estado, mientras que el punto de ajuste del flujo se ajusta fácilmente in situ utilizando el imán incluido. El dispositivo admite salidas NPN normalmente abiertas y normalmente cerradas, lo que permite una integración flexible con los sistemas de control y supervisión.
Aplicaciones habituales
- Comprobación del flujo de calderas
- Calentadores y enfriadores de agua caliente
- Sistemas de transferencia de líquidos
